Festo PCRP Serie Mode D'emploi

PCRP

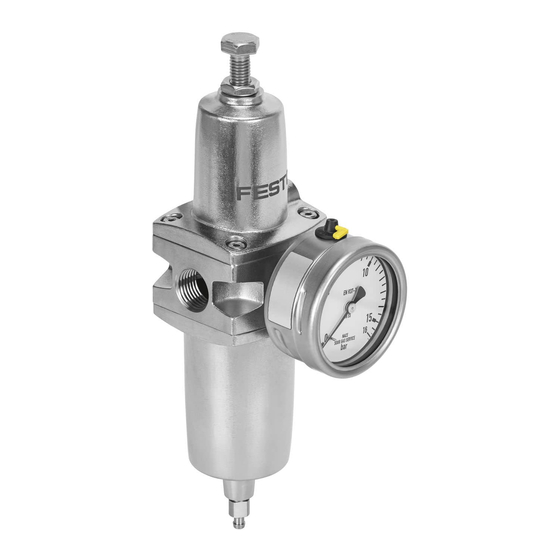

filtre-manodétendeur
Mode d'emploi
8171591
2022-04e
[8171595]
Traduction de la notice originale
© 2022 Tous droits réservés à la Festo SE & Co. KG
1 Documents applicables
Tous les documents disponibles sur le produit è www.festo.com/sp.
2 Sécurité
2.1 Instructions de sécurité
– L'appareil peut être utilisé dans les conditions de service indiquées dans les
zones 1 et 2 d'une atmosphère explosive gazeuse ainsi que dans les zones
21 et 22 d'une atmosphère explosive poussiéreuse. Déclaration du fabricant
è www.festo.com/sp.
– Utiliser le produit uniquement dans son état d'origine sans y apporter de
modifications non autorisées.
– N'utiliser le produit que dans un état technique parfait.
– Avant toute intervention sur le produit, couper l'alimentation en énergie et la
sécuriser contre toute remise en marche.
– N'effectuer tous les travaux qu'à l'extérieur des zones explosibles.
– Tenir compte des indications sur l'étiquette produit.
– Tenir compte des conditions ambiantes sur le lieu d'utilisation.
– Éliminer les particules dans les conduites d'alimentation en soufflant de l'air
comprimé à travers les tuyaux. Ce qui permet de protéger l'appareil contre une
défaillance prématurée ou une usure plus importante.
– Mettre l'appareil à la terre via les trous de fixation à côté du raccord du
manomètre ou via les trous de l'équerre-support.
2.2 Usage normal
Conformément à l'usage normal, le filtre-manodétendeur régule l'air comprimé
pour maintenir la pression de sortie réglée dans la ligne en aval. Le filtre mano-
détendeur PCRP lisse les fluctuations de pression. La pression de sortie p2 est
réglable dans la plage de réglage de la pression è 11.2 Caractéristiques techni-
ques pneumatiques.
3 Informations complémentaires
– Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.
è www.festo.com.
– Accessoires et pièces de rechange è www.festo.com/catalogue.
4
10
9
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
8
www.festo.com
7
6
Fig. 1 : Structure du produit PCRP-64
1
2
3
4
5
10
9
8
7
6
Fig. 2 : Structure du produit PCRP-44
1
2
3
4
5
5
Le filtre manodétendeur élimine les particules de saleté et le condensat. La pres-
sion de sortie peut se régler à l'intérieur de la plage de pression.
6
6.1
1. Tenir compte du sens d'écoulement [4] sur le produit.
2. Monter le produit avec un espace libre d'au moins 80 mm en dessous de la
cuve de filtre.
3. Monter le produit avec l'équerre de fixation [10] en position verticale, ± 5°.
Couple de serrage des vis [9] :
– PCRP-64 : 5 Nm ± 10 %.
– PCRP-44 : 2,5 Nm ± 10 %. Bloquer le filetage avec du Loctite.
4. Lors de l'assemblage de combinaisons de filtres fins, respecter l'ordre de
montage le long du sens d'écoulement.
5. En cas d'utilisation en atmosphère explosive, monter les éléments de mon-
tage de sorte à les inclure dans la compensation de potentiel.
6.2
1. Placer les deux joints d'étanchéité sur le raccord du manomètre.
2. Visser le manomètre [5] dans le sens horaire dans le produit jusqu'en butée.
3. Tourner le manomètre [5] d'un demi-tour pour obtenir l'étanchéité.
4. Continuer à tourner le manomètre jusqu'à ce qu'il soit correctement aligné.
Du joint d'étanchéité à l'alignement correct, le manomètre ne doit pas être
tourné de plus d'un tour.
Structure du produit
Vis de réglage
Raccord d'échappement
Raccord pneumatique
Sortie
Indication du sens d'écoulement
Manomètre PAGN
Vis de réglage
Raccord d'échappement
Raccord pneumatique
Sortie
Indication du sens d'écoulement
Manomètre PAGN
Fonction
Montage
Montage du filtre manodétendeur
Montage du manomètre
1
2
3
4
5
6 Vis de purge
7 Cuve de filtre
8 Raccord pneumatique
Entrée
9 Vis M5
10 Équerre de fixation
1
2
3
4
5
6 Vis de purge
7 Cuve de filtre
8 Raccord pneumatique
Entrée
9 Vis M4
10 Équerre de fixation
