Installation de l'appareil
2.3.2 Montage de l'appareil sur un panneau
Procédez comme suit pour monter l'appareil sur un rail DIN :
1.
2.
2.3.2

Montage de l'appareil sur un panneau

Pour les installations sur panneau, il est possible d'équiper le RUGGEDCOM RX1511
d'adaptateurs pour panneau/rail DIN préinstallés sur chaque côté du boîtier. Les
adaptateurs permettent de fixer l'appareil sur un panneau à l'aide de vis.
10
Alignez les adaptateurs avec le rail DIN et faites glisser l'appareil jusqu'à ce qu'il
soit en place.
Adaptateur pour panneau/rail DIN
1
Rail DIN
2
Vis
3

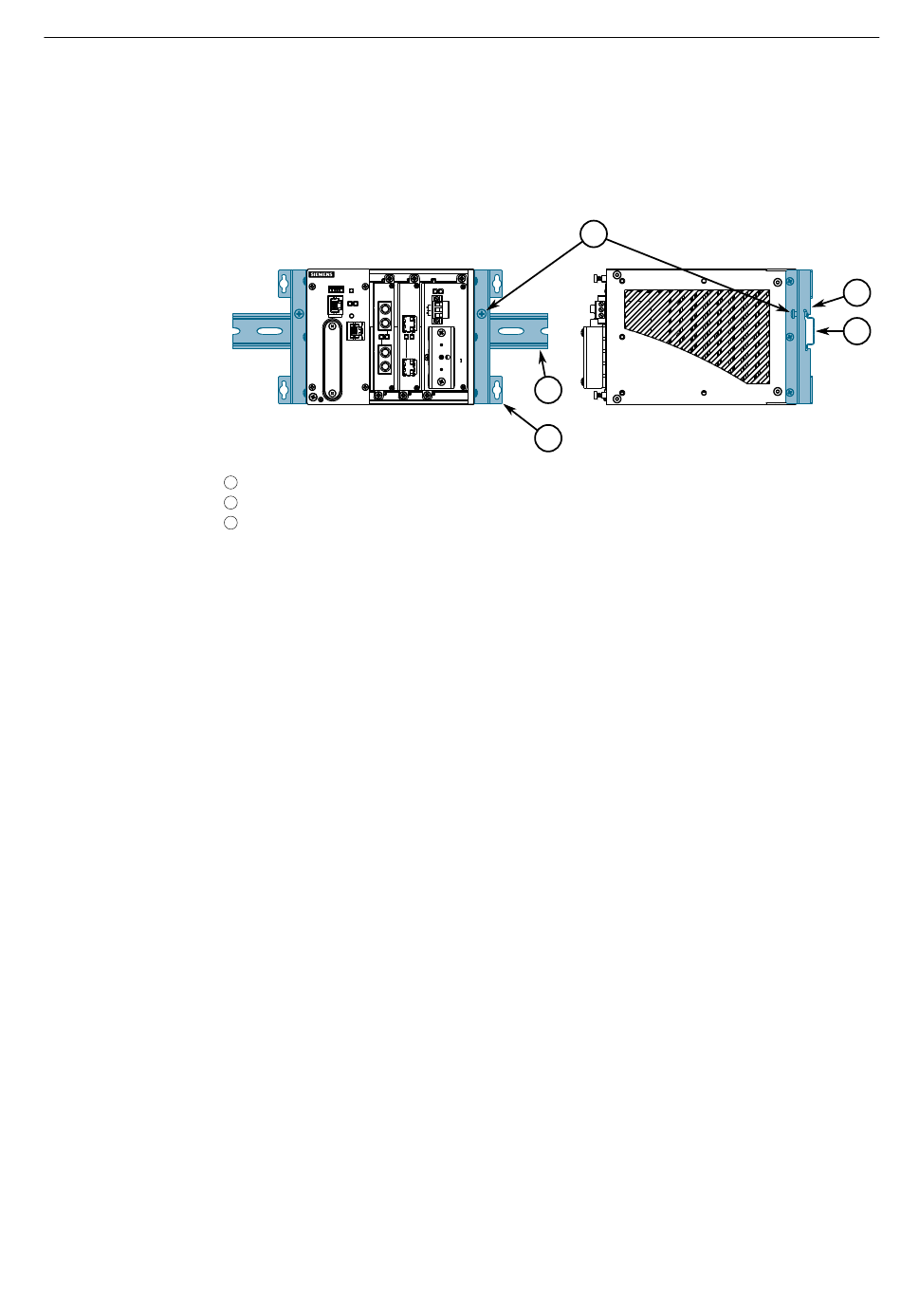

Figure 2.1 Montage sur rail DIN
Vissez une des vis fournies de chaque côté de l'appareil pour fixer les
adaptateurs au rail DIN.
3
2
1
Manuel d'installation, 04/2022, C79000-G8977-1056-22
1
2
RUGGEDCOM RX1511
