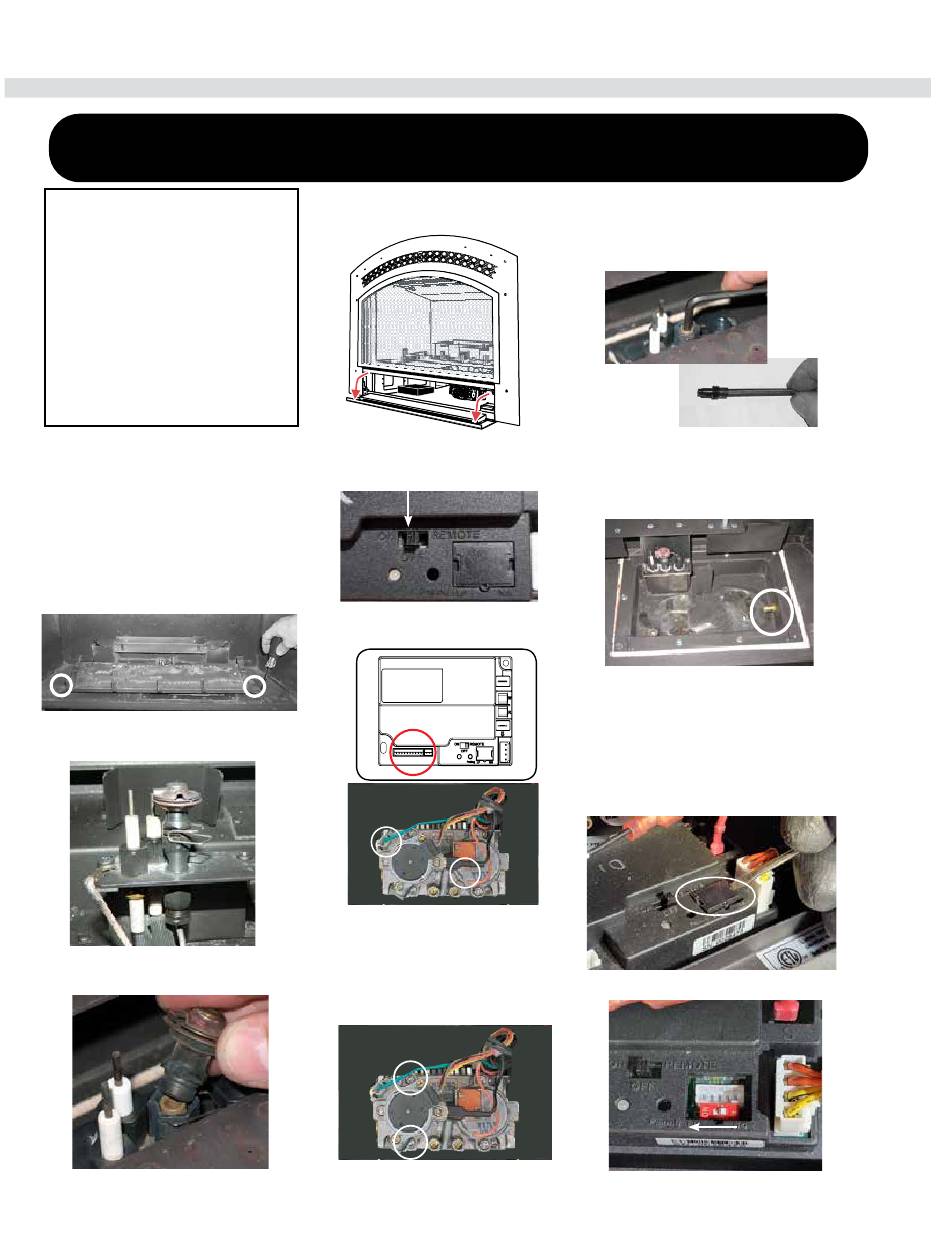

Trousse de conversion du gaz naturel (GN) au propane (GL)
Conversion from NG to LPG
Chaque trousse contient une
trousse de conversion PL
n
793-969
o
La trousse de conversion contient :
Qté Pièce n
Description
o
1
904-529
Clé Allen de 5/32 po
1
904-645
Orifice du brûleur #51
1
918-590
Étiquette
''Converti au PL''
1
908-528
Étiquette rouge "LPG"
1
910-037
Injecteur LPG
(Orifice de la veilleuse)
1
911-383
Moteur pas-à-pas
1
920-554
Fiche technique
1. Couper l'alimentation au gaz et débrancher
l'alimentation électrique.
2. Retirer le pare-feu et la façade si elle est
installée. Ouvrir et retirer la porte vitrée.
Retirer les bûches, les braises
panneaux de brique.
3. Retirer les 2 vis qui maintiennent le dispositif
du brûleur à la base de la chambre de
combustion. Pousser le dispositif vers la
gauche et le soulever.
4. Retirer l'attache du fil située sous le
capuchon de la veilleuse.
5. Soulever le capuchon de la veilleuse pour
exposer l'orifice de la veilleuse.
920-554-fr
CETTE CONVERSION DOIT ÊTRE EFFECTUÉE PAR UN MONTEUR
D'INSTALLATIONS AU GAZ QUALIFIÉ
EN CAS DE DOUTE, NE PAS EFFECTUER CETTE CONVERSION!!
6. Ouvrir la grille d'aération inférieure pour
localiser le module de commande.
7. Faire glisser l'interrupteur à 3 position
situé sur le module de commande
d'allumage sur la position ''OFF''.
et les
8. Débrancher le connecteur à 10 broches
du module de commande ainsi que les fils
orange et vert de la valve.
Connecteur à 10 broches
10-pin Connector
Emplacement des fils
9. Enlever le moteur pas-à-pas GN en retirant
les 2 vis dans les emplacements ci-dessous.
Le remplacer par le moteur pas-à-pas PL et
s'assurer que l'anneau en O est correcte-
ment en place, puis le fixer à l'aide de 2
vis. NE PAS trop serrer, car cela pourrait
endommager les filets et causer des fuites.
T20 TORX
inviolable
10. Brancher les fils orange et vert du moteur
pas-à-pas PL à la valve et le connecteur à
10 broches au module de commande.
Foyer au gaz à évacuation directe et dégagement nul Excalibur® P90E-11 de Regency® |
OFF
1
11. Retirer l'orifice de la veilleuse à l'aide de la
clé Allen et le remplacer par l'orifice de la
veilleuse pour PLG fourni dans la trousse
et réinstaller la coiffe et le couvercle de la
veilleuse.
12. Retirer l'orifice du brûleur GN à l'aide
d'une clé de 1/2 po tout en utilisant une
clé de 9/16 po pour maintenir le coude à
l'arrière de l'orifice, puis mettre l'orifice au
recyclage.
Orifice du brûleur
13. Installer le nouvel orifice du brûleur PLG
étiqueté n
51 et serrer.
o
14. Au niveau du module de commande, retirer
la languette à l'aide d'un petit tournevis,
puis basculer l'interrupteur à 2 positions
vers l'intérieur, de NG à PL. Remettre
ensuite en place la languette.
Réglage PL
GN
P90EX
41
07.15.22
