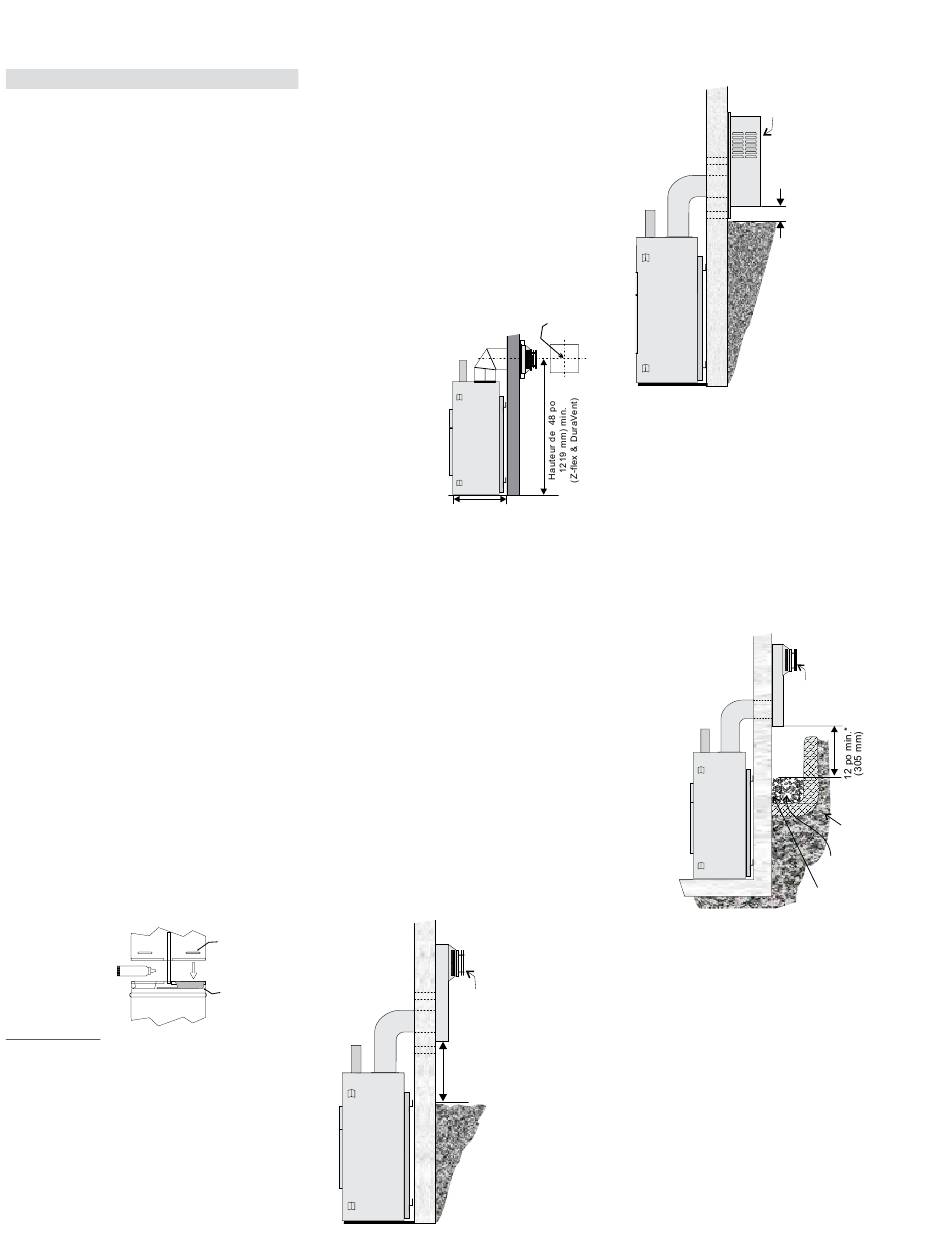

Terminaisons horizontales
Installer le système d'évacuation conformé-
ment aux directives du fabricant fournies
avec les pièces.
1. Placer l'appareil à l'emplacement désiré. Véri-
fier si les colombages muraux ou les chevrons
de toit font obstruction au passage du conduit
d'évacuation à installer. Si tel est le cas, vous
pouvez modifier l'emplacement du foyer. Insérer
la ligne de gaz, de préférence à droite du foyer
et la ligne électrique à gauche (le boîtier de
raccordement se trouve sur le côté gauche).
2. Les tuyaux et raccords Direct Vent sont équipés
d'embouts spéciaux ''twist-lock'' pour connecter
le système d'évacuation à la buse de sortie
de l'appareil. Un adaptateur ''twist-lock'' est
une option disponible à utiliser en parallèle
du système d'évacuation directe de Simpson
Dura-Vent.
3. Appliquer du scellant Mill-Pac à l'intérieur de
la partie externe de l'adaptateur ainsi que
sur la buse interne de sortie du foyer. Enfiler
l'adaptateur sur les buses interne et externe de
sortie de l'appareil. Fixer uniquement à la buse
externe à l'aide des 3 vis fournies (perforer des
trous de guidage rendra la tâche plus aisée).
Mettre le foyer au niveau et le fixer à la structure
en y clouant ou en y vissant les brides latérales.
4. Monter l'assemblage des tuyaux et des coudes
aux longueurs désirées sur l'adaptateur de
l'appareil et serrer (tourner-verrouiller) les
raccords pour une parfaite étanchéité.
Remarque :
a) P r o c é d é " t w i s t- l o c k " ( " t o u r n a g e -
verrouillage") : quatre fentes, situées
sur l'embout femelle des conduits, sont
conçues pour s'emboîter directement avec
les encoches mâles des conduits et raccords
adjacents, en les alignant les unes aux
autres (Schéma 1). Emboîter complètement
les sections de conduits puis tourner-
verrouiller ("twist-lock") une section dans
le sens horaire approximativement d'un
quart de tour, jusqu'à ce que les deux
sections soient complètement verrouillées.
Les pattes de verrouillage femelles ne sont
pas visibles de l'extérieur des tuyaux et
raccordements noirs. Elles peuvent être
localisées en examinant l'intérieur de
l'extrémité femelle des conduits.
Mill-Pac
Schéma 1
REMARQUE : Pour de meilleurs résultats
et une performance optimale
d'un système d'évacuation homo-
logué, il est vivement recomman-
dé d'appliquer du scellant Mill-Pac
(fourni) sur la partie interne de
chaque raccord de conduit. Le
non-respect de cette procédure
peut causer des problèmes de
tirage et de performance qui ne
sont pas couverts par la garantie.
b) Les sections de conduits horizontales doivent
être supportées à tous les trois pieds. Des
attaches murales sont disponibles à cet effet.
5. Tracer sur le mur l'ouverture carrée de 10 po x
10 po à réaliser (dimensions internes). Le centre
de ce carré doit être aligné avec l'axe central
du conduit horizontal. Découper l'ouverture
dans le mur extérieur, là où la terminaison sera
installée. Si le mur traversé est en matériaux
non combustibles (ex. blocs de maçonnerie ou
béton), une ouverture de 7 po (178 mm) de
diamètre (7-1/2 po (191 mm) de diamètre pour
une gaine flexible) est acceptable.
Remarque: Avec un
système Dura- Vent,
la hauteur minimale
e s t a t t e i n t e e n
installant un coude
de 90
directement
o
sur l'adaptateur du
conduit.
Schéma 2
Remarque :
a) La longueur horizontale de l'évacuation doit
être de niveau ou avoir une pente de ¼
pouce à chaque pied de longueur vers la
terminaison. Ne jamais laisser une section
de conduit s'affaisser. Cela pourrait entraîner
l'augmentation des températures au niveau
du conduit et provoquer un incendie.
b) L'emplacement de la terminaison
d'évacuation horizontale sur le mur extérieur
doit répondre aux codes et règlements
locaux du bâtiment. La terminaison ne
doit pas être bloquée ni obstruée. Voir la
section sur les «Emplacements des sorties
extérieures d'évacuation».
c) Terminaisons en tuba :
Pour les installations nécessitant une pente
verticale à l'extérieur du bâtiment, des
terminaisons en tuba de 14 et 36 pouces
de haut ainsi qu'une évacuation à pente
montante sont disponibles. Suivre les
mêmes procédures d'installation que pour
la terminaison horizontale standard. Ne
JAMAIS installer le tuba à l'envers.
Pattes
de verrouillage
femelles
Pattes
de verrouillage
mâles
Foyer au gaz à évacuation directe et dégagement nul Excalibur® P90E-11 de Regency® |
consignes d'installation
centre de l'ouverture
dans le mur
C L
C L
19-1/4" (489mm)
Tuba
12
po
*
(305mm)
min.
Schéma 3
Terminaison
d'évacuation
à pente montante
Remarque : Utiliser
l'évacuation à pente
montante seulement
sur les terminaisons
au-dessus du niveau
du sol.
6-1/4
po
(159 mm)
min.
Schéma 3a
* Schémas 3, 3a & 4 : Comme spécifié dans
le code d'installation CAN/CSA B149. Les
dégagements peuvent varier selon les codes
et réglements locaux.
Installation au-dessous du niveau du sol
Si la terminaison en tuba doit être installée au-
dessous du niveau du sol (par ex. un sous-sol), un
drainage adapté doit être effectué pour éviter toute
infiltration d'eau dans la terminaison en tuba. Se
reporter aux directives d'installation Dura-Vent pour
plus de détails. Ne tenter en aucun cas d'encastrer le
tuba dans le mur ou dans tout autre type d'isolation.
Tuba
Grav e i r
Schéma 4
REMARQUE : Pour les terminaisons
en tuba dans des installations
AU-DESSUS du niveau du sol,
suivre les exigences en matière
de règlementation locale ou
nationale.
6. La flèche sur le chapeau d'évacuation doit
pointer vers le haut. S'assurer de respecter
les dégagements de 1-1/2 po par rapport aux
matériaux combustibles (schéma 4). Installer
le chapeau d'évacuation.
*
Encadrement
de soupirail
Drainage
adapté
35
