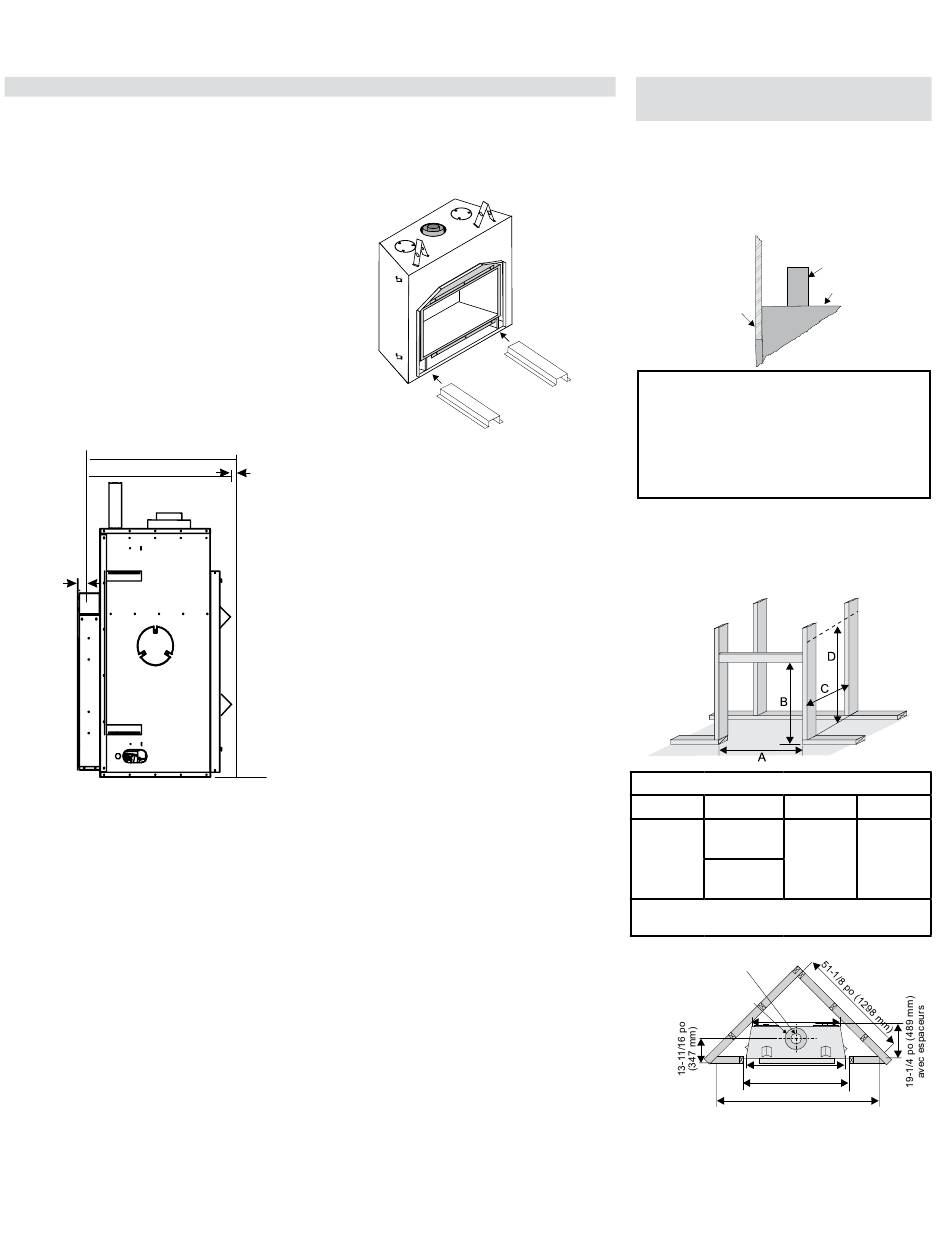

Espaceurs de la base de l'appareil

Pour s'adapter à diverses épaisseurs et finitions
de matériaux d'âtre, nous avons augmenté la
hauteur totale de l'appareil de 1-1/8 po (29 mm)
supplémentaires. Cette augmentation est ajoutée
avec l'inclusion de deux espaceurs au bas de
l'appareil, sous le caisson extérieur, faisant passer
la hauteur totale de la structure d'encadrement de
45-1/4 po à 46-3/8 po.
En cas d'installation d'un matériau plus fin pour
finaliser l'âtre, il n'est pas nécessaire d'utiliser les
espaceurs fournis avec l'appareil pour surélever
celui-ci. Toutefois, il est conseillé de conserver
la hauteur de la structure d'encadrement telle
qu'elle est indiquée dans le manuel et de modifier
seulement la hauteur du parement en la diminuant
de la même distance que l'appareil.
C
C
1
Matériau
de
finition
de
1/2
po
Insérer les 2 espaceurs de la base de l'appareil sous
l'appareil, comme illustré sur le schéma ci-dessous.
Placer les espaceurs à environ 2 ou 2-1/2 pieds l'un
de l'autre, de manière à les centrer. S'assurer que
l'appareil n'est pas instable.
Dégagement de
1/8
po
à partir de l'espaceur - mur
C
=
Prof. requise de
21-1/2
po
min.
= 21-3/8
po
-
+
épaisseur du matériau de finition
C
C
1
1
Remarque: Une fois l'enchâssure de l'appareil
terminée, des montants en acier peuvent être
utilisés à l'intérieur de la structure de bois pour
fixer le matériau non combustible. Un ensemble
de montage en option avec montants en acier est
disponible à cet effet (voir le présent manuel pour
plus de détails). Si cet ensemble en option n'est
pas utilisé, des montants en acier simples peu-
vent être utilisés à la place pour fixer le matériau
incombustible. Utiliser les consignes d'installation
de l'ensemble de montage avec montants en acier
en option comme un guide.
Foyer au gaz à évacuation directe et dégagement nul Excalibur® P90E-11 de Regency® |
consignes d'installation
Structure d'encadrement et
finition
1. Déterminer l'épaisseur totale des matériaux qui
composent le parement (p. ex., cloison sèche
plus céramique) afin de s'assurer que, une fois
fini, celui-ci soit aligné avec la façade du foyer.
Cette épaisseur peut varier entre ½ po (13 mm)
et 3-3/8 po (86 mm).
Un matériau
non combustible
se prolonge sur un
minimum de
18-1/4
po
(464 mm)
au-dessus de
l'ouverture avant
Installer les espaceurs supérieurs et
les brides de clouage latérales avant
que l'appareil soit placé dans son
emplacement définitif. Pour plus de
détails sur l'assemblage, voir la section
"Assemblage de l'appareil avant son
installation."
2. Construire l'enchâssure de l'appareil à l'aide
des matériaux appropriés. L'ouverture encadrée
est de 45-1/4 po de haut (46-3/8 po en cas
d'utilisation des espaceurs de la base) x 46- 1/2
po de large x 21-1/2 po de profondeur (1149
mm de haut x 1181 mm de large x 546 mm de
profondeur).
Dimensions de la structure d'encadrement
A
B
C
46-1/2 po
45-1/4 po
21-1/2 po
1181 mm
1149 mm
546 mm
*46-3/8 po
1178 mm
*Si l'appareil est surélevé à 1-1/8 po à l'aide des espaceurs
de la base.
Conduit de
4
po
(100 mm)
de dia. int.
Conduit
de
6-7/8
po
(175 mm)
31 po
de dia. ext.
(787 mm)
42
po
(1067 mm)
46-1/2
po
7 -1/
2
4
po
3) Pour une installation sur un mur extérieur, isoler
l'enceinte du foyer avec les mêmes matériaux
que ceux utilisés pour l'ensemble de la maison,
puis poser un pare-vapeur et des cloisons sèches
conformément aux codes locaux (ne pas isoler
le foyer).
Espaceur
de 7 po (178 mm)
Dessus
de l'appareil
D
53-3/4 po
1365 mm
(1181 mm)
(1
835
mm)
17
