3.
Ajuster la position des vis en fonction de l'installation.
•
Veiller à ne pas réaliser le câblage de la télécommande en parallèle avec le câble de
l'interconnexion unité intérieure / unité extérieure, ou avec celui de l'alimentation de
l'installation. Cela pourrait entraîner une mauvaise transmission des opérations.

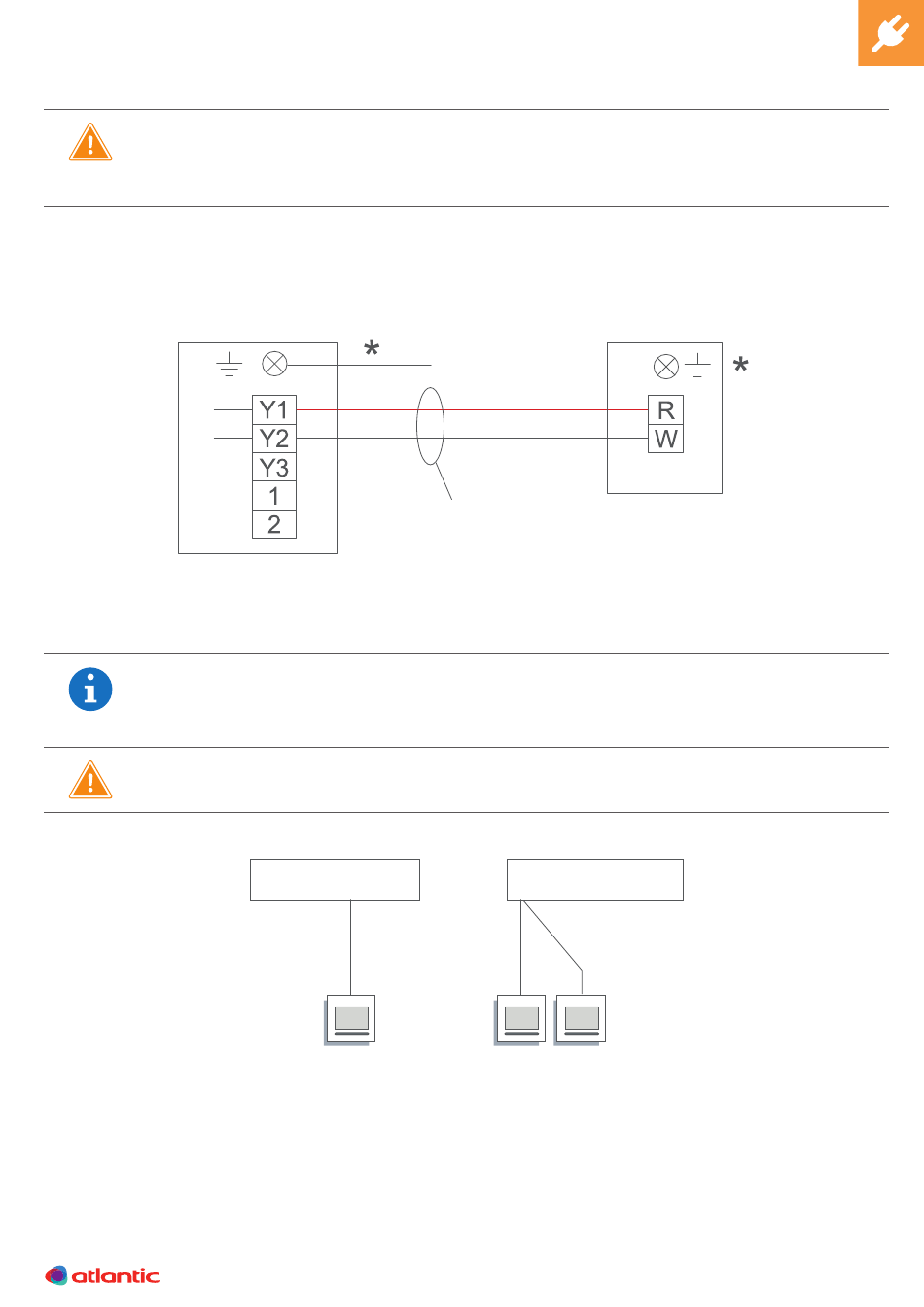

10.3. Télécommande filaire
▪
Schéma de principe
Unité intérieure
* Raccorder à la terre la télécommande si elle dispose d'une ligne de terre (masse).
▪
Unité intérieure
Contrôle avec 2 télécommandes
•
Deux télécommandes peuvent être utilisées pour commander une unité intérieure.
•
Ne pas combiner une télécommande à deux fils et une télécommande à trois fils.
Unité intérieure
A
Maître
A et B : câble de la télécommande
A ≤ 500 m, A + B ≤ 500 m
Télécommande filaire
Rouge
Blanc
Câble de la télécommande
Télécommande filaire
Rouge
Blanc
Noir
Câble de la télécommande
Unité intérieure
A
B
Maître
Esclave
69
