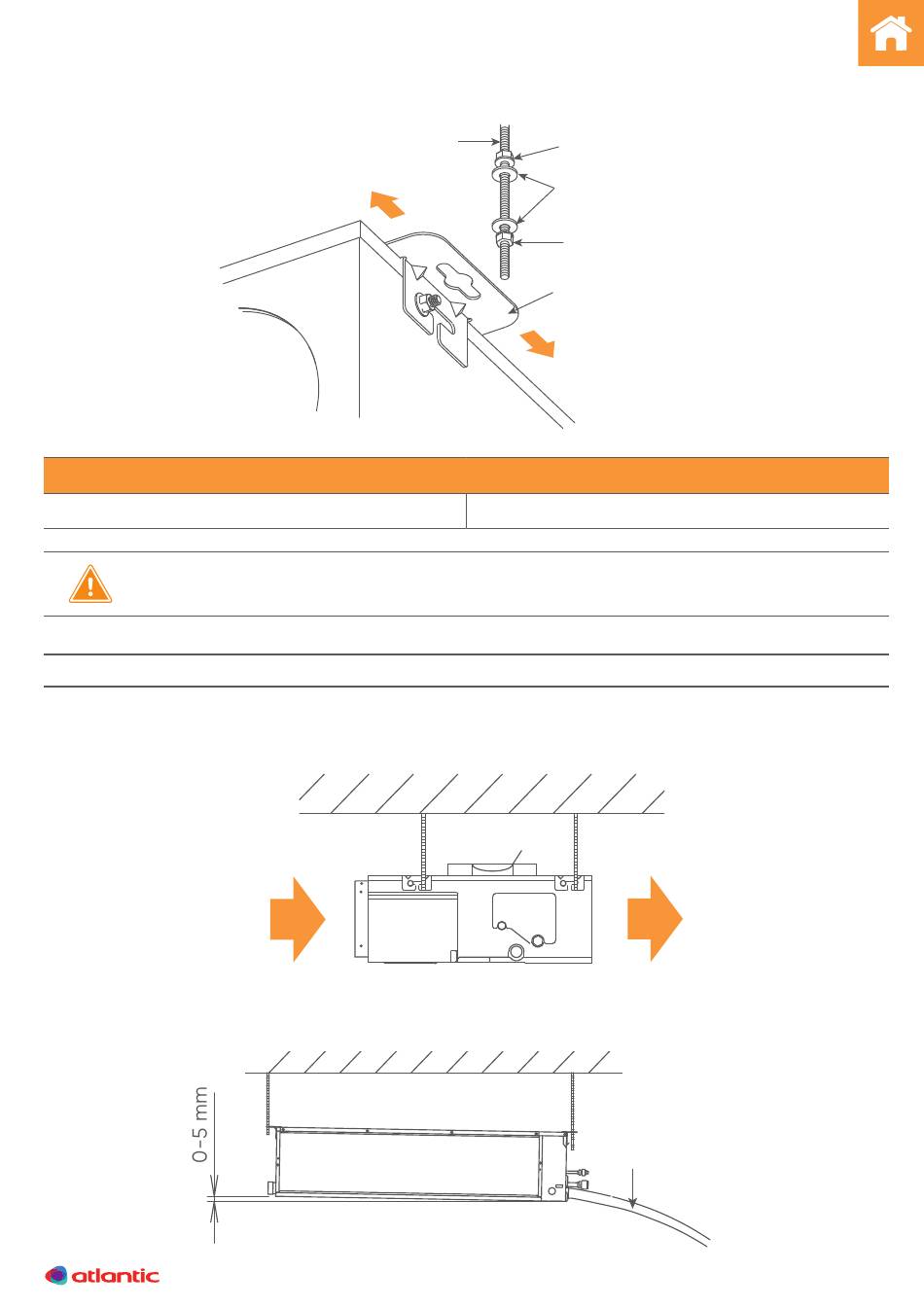

Glisser l'unité dans l'une des directions indiquée par les flèches de la figure suivante, puis fixer l'unité.
Boulons d'ancrage
•
Attacher solidement l'unité au plafond au moyen des écrous spéciaux A et B (en
accessoire).
4. MISE A NIVEAU
Réaliser la mise à niveau de l'unité comme indiqué ci-après :
•
Verticalement sur les cotés droit et gauche de l'unité
(Vue de gauche)
•
Horizontalement, sur le dessus de l'unité, en réalisant une légère pente comprise entre 0 et 5 mm
du côté de l'évacuation des condensats
Boulon d'ancrage M10
(non fourni)
Couple de serrage
(Vue de gauche)
AIR
AIR
Ecrou A
Rondelles
(non fournies)
Ecrou B
Patte de fixation
9,81 à 14,71 N.m
Niveau
Niveau
AIR
Tuyau
Tuyau
d'évacuation
d'évacuation
des condensats
des condensats
AIR
55
