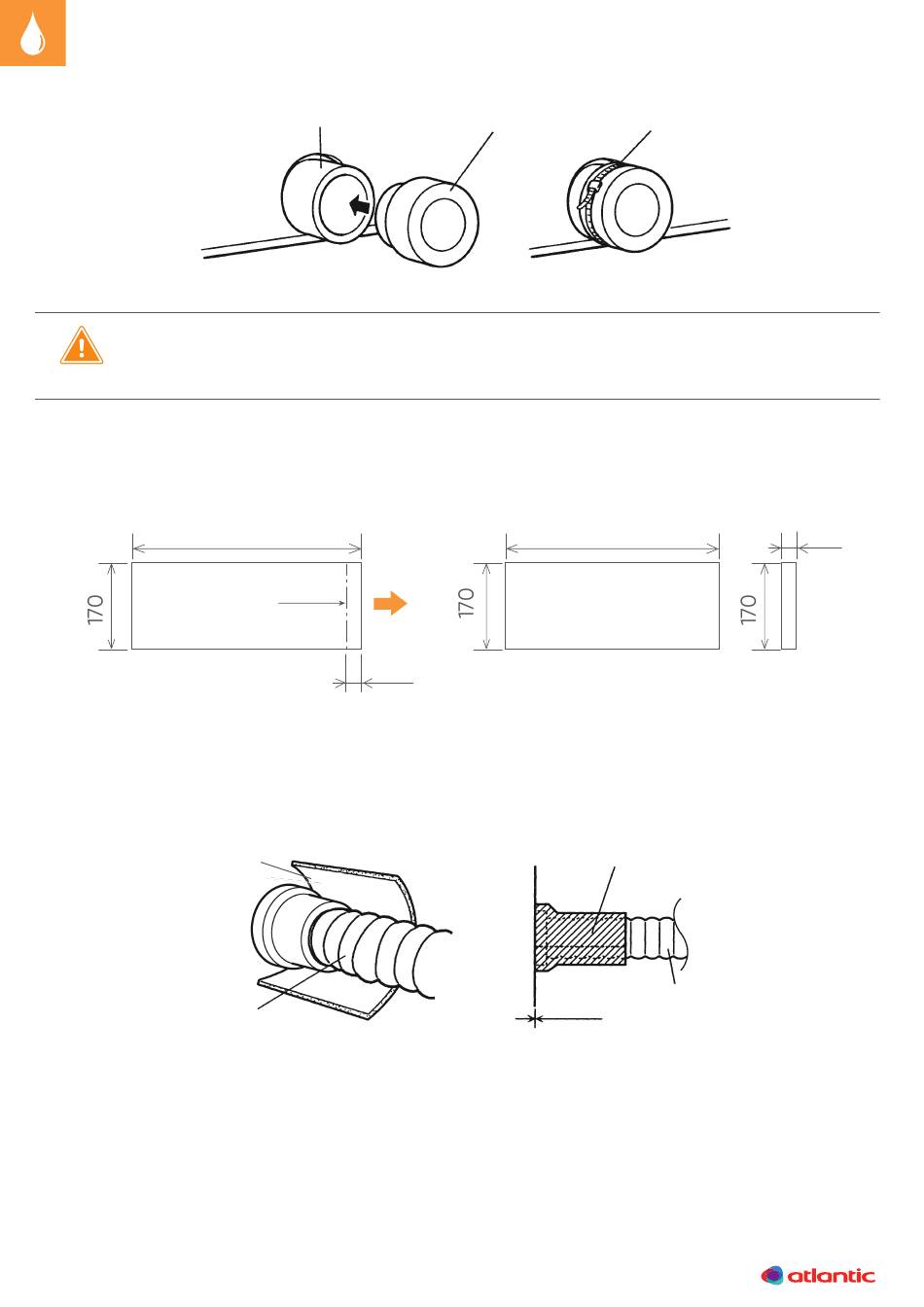

Vérifier dans tous les cas que le bouchon est bien installé et fixé avec un collier sur
la sortie d'évacuation des condensats non utilisée. Dans le cas contraire, des fuites
pourraient intervenir lors de l'utilisation de l'appareil en mode froid.
1.
Couper l'isolant fourni à environ 80 mm du bout de la plaque.
2.
Coller la grande pièce d'isolant autour du tuyau d'évacuation, sans laisser d'espace entre l'unité
intérieure et le tuyau.
Isolation du
tuyau d'évacuation (grand)
Tuyau d'évacuation
Isolation du tuyau d'évacuation
Unité
62
Orifice d'évacuation
des condensats
450
Ligne de
coupe
Unité
Bouchon d'évacuation
Bouchon d'évacuation
des condensats
80
Unité
0
(petit)
Unité
Serre-câble
370
Isolation du tuyau
d'évacuation (grand)
Tuyau d'évacuation
Isolation du
tuyau d'évacuation
(petit)
0
Unité : mm
80
