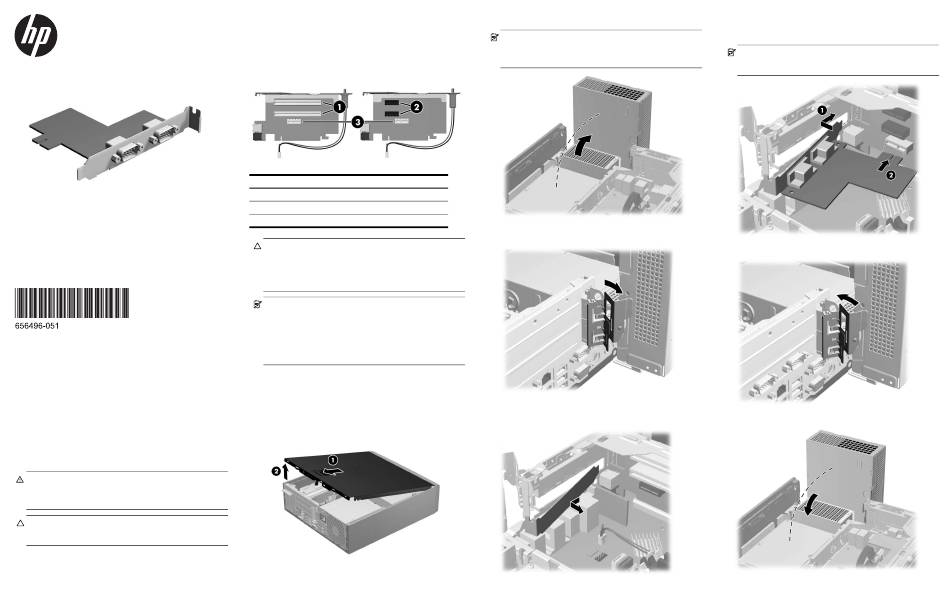

HP rp5800 Guide D'installation

Guide d'installation de
la carte Série alimentée
Système de réparation
HP rp5800
© Copyright 2011 Hewlett-Packard Development Company, L.P. Les informations
contenues dans le présent document sont susceptibles d'être modifiées sans
préavis. Les seules garanties affectant les produits et services HP sont sont
présentées dans les déclarations de garantie expresse accompagnant de tels
produits ou services. Aucun élément du présent document ne doit être considéré
comme constituant une garantie supplémentaire. HP ne doit pas être tenue pour
responsable des erreurs techniques ou rédactionnelles ou des omissions du
présent document.
Printed in
Première édition : mai 2011
Avant de commencer
Avant d'installer la carte Série alimentée, assurez-vous d'avoir éteint
le rp5800 et d'avoir débranché le cordon d'alimentation de la prise
électrique.
AVERTISSEMENT ! Pour éviter tout risque de graves blessures, assurez-
vous que le cordon d'alimentation est débranché de la prise électrique
murale avant d'installer la carte. Sinon, vous pourriez vous exposer au
risque de décharges électriques.
ATTENTION : Pour éviter le risque d'endommagement du système,
assurez-vous que le cordon d'alimentation est débranché de la prise
électrique murale avant d'installer la carte.
Consignes d'installation
La carte Série alimentée HP est une carte d'extension pleine hauteur
qui s'installe sur la carte de fond de panier de l'ordinateur rp5800.
Deux cartes de fond de panier sont disponibles auprès de HP pour
l'ordinateur rp5800. L'une de ces cartes dispose de deux ports PCI
et l'autre dispose de deux ports PCI Express x1. Sur les deux cartes,
le port inférieur est destiné à la carte d'extension Port série alimenté.
N Ports pour cartes de fond de panier
Ports pour cartes d'extension PCI
1
2 Ports pour carte d'extension PCI Express x1
3 Ports pour carte d'extension Série alimentée
ATTENTION : Le port de la carte d'extension Port série alimenté 3
de la carte de fond de panier semble très similaire à un port de
carte d'extension PCIe x1. N'essayez PAS d'installer la carte Port
série alimenté sur un port PCIe x1. Elle doit être installée sur le
port inférieur spécifiquement conçu pour la carte d'extension Port
série alimenté.
REMARQUE : Bien que chaque carte de fond de panier dispose de
trois ports, vous ne pouvez installer que deux cartes d'extension sur
la carte de fond de panier : une sur le port supérieur et une sur le
port du milieu ou sur le port inférieur. Si une carte d'extension est
actuellement installée sur le port du milieu de la carte de fond de
panier, vous devez déplacer cette carte vers le port supérieur pour
faire de la place pour la carte d'extension Port série alimenté du
port inférieur.
Installation de la carte
1. Éteignez le système et débranchez le cordon d'alimentation de
la prise secteur.
2. Faites glisser la poignée du panneau d'accès vers l'arrière
de l'ordinateur 1 puis soulevez le panneau d'accès hors de
l'ordinateur 2.
3. Faites entièrement pivoter le bloc d'alimentation pour accéder au
dispositif de blocage pour carte d'extension pleine hauteur.
REMARQUE : Si vous utilisez une souris PS/2 et/ou un clavier PS/2,
assurez-vous qu'ils sont débranchés de l'arrière de l'ordinateur afin
que les connecteurs ne bloquent pas le pivotement complet du bloc
d'alimentation.
4. Tirez la languette verte du dispositif de blocage de la carte
d'extension pleine hauteur vers l'arrière pour ouvrir le dispositif.
5. Avant d'installer la carte d'extension, retirez le cache de port
d'extension du port inférieur. La carte d'extension Port série
alimenté doit être installée sur le port inférieur.
6. Installez la carte d'extension sur le port inférieur de la carte de
fond de panier. Alignez le crochet de la carte avec l'ouverture
située à l'arrière du châssis 1 et appuyez sur la carte vers le socket
d'extension inférieur de la carte de fond de panier 2.
REMARQUE : La carte d'extension Port série alimenté doit être installée
sur le socket inférieur de la carte de fond de panier. Le socket inférieur
est spécifiquement conçu pour cette carte.
7. Fermez le dispositif de blocage pour carte d'extension.
8. Faites pivoter le bloc d'alimentation jusqu'à sa position normale.
