Guide d'installation de la
carte de fond de panier
PCI ou PCIe
Système de réparation
HP rp5800
© Copyright 2011 Hewlett-Packard Development Company, L.P. Les informations
contenues dans le présent document sont susceptibles d'être modifiées sans
préavis. Les seules garanties affectant les produits et services HP sont sont
présentées dans les déclarations de garantie expresse accompagnant de tels
produits ou services. Aucun élément du présent document ne doit être considéré
comme constituant une garantie supplémentaire. HP ne doit pas être tenue pour
responsable des erreurs techniques ou rédactionnelles ou des omissions du
présent document.
Printed in
Première édition : mai 2011
Avant de commencer
Avant d'installer la carte de fond de panier, assurez-vous d'avoir éteint
le rp5800 et d'avoir débranché le cordon d'alimentation de la prise
électrique.
AVERTISSEMENT ! Pour éviter tout risque de graves blessures, assurez-
vous que le cordon d'alimentation est débranché de la prise électrique
murale avant d'installer la carte. Sinon, vous pourriez vous exposer au
risque de décharges électriques.
ATTENTION : Pour éviter le risque d'endommagement du système,
assurez-vous que le cordon d'alimentation est débranché de la
prise électrique murale avant d'installer la carte de fond de panier.
AVERTISSEMENT ! SEULS les accessoires et SEUL l'équipement
répertoriés ci-dessous sont autorisés pour une connexion au port
USB alimenté par 24 V de la carte de fond de panier. Les accessoires
et l'équipement non répertoriés ci-dessous peuvent engendrer une
situation dangereuse s'ils sont connectés.
• Imprimante thermique hybride HP avec MICR -- FK184AA
• Imprimante thermique hybride HP avec MICR et Imagerie --
FK185AA
• Imprimante thermique monostation USB pour reçus HP -- FK224AA
• Imprimante USB pour reçus HP (Série) -- BM476AA
• Imprimante USB pour reçus HP -- EY023AA
Contactez votre distributeur avant de connecter l'équipement non répertorié
ci-dessus à l'interface USB 24 V alimentée.
Configurations de cartes de fond de panier
PCI et PCIe
Deux cartes de fond de panier sont disponibles auprès de HP pour
l'ordinateur rp5800. L'une de ces cartes dispose de deux ports PCI et
l'autre dispose de deux ports PCI Express x1. Les deux cartes disposent
d'un port inférieur destiné à la carte d'extension Port série alimenté.
No. Ports de cartes de fond de panier
Ports pour cartes d'extension PCI
1
Ports pour cartes d'extension PCI Express x1
2
3 Ports pour cartes d'extension Série alimentée
ATTENTION : Le port de la carte d'extension Port série alimenté 3
de la carte de fond de panier semble très similaire à un port de carte
d'extension PCIe x1. N'essayez PAS d'installer une carte PCIe x1 sur
le port inférieur.
REMARQUE : Bien que chaque carte de fond de panier dispose de
trois ports, vous ne pouvez installer que deux cartes d'extension sur la
carte de fond de panier : une sur le port supérieur et une sur le port
du milieu ou sur le port inférieur

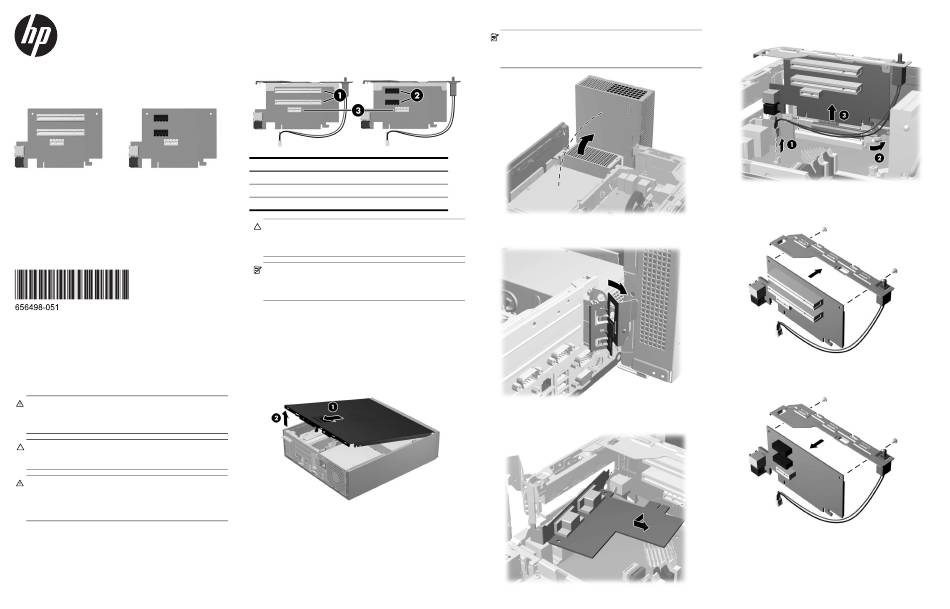

Installation de la carte de fond de panier
1. Éteignez le système et débranchez le cordon d'alimentation de
la prise secteur.
2. Faites glisser la poignée du panneau d'accès vers l'arrière
de l'ordinateur 1 puis soulevez le panneau d'accès hors de
l'ordinateur 2.
3. Faites entièrement pivoter le bloc d'alimentation vers l'arrière pour
accéder au dispositif de blocage pour carte d'extension pleine hauteur.
REMARQUE : Si vous utilisez une souris PS/2 et/ou un clavier PS/2,
assurez-vous qu'ils sont débranchés de l'arrière de l'ordinateur afin que
les connecteurs ne bloquent pas le pivotement complet vers l'arrière du
bloc d'alimentation.
4. Tirez la languette verte du dispositif de blocage de la carte
d'extension pleine hauteur vers l'arrière pour ouvrir le dispositif.
5.
Si une ou deux cartes d'extension sont installées sur les ports
d'extension de la carte de fond de panier, retirez-les.
6. Pour retirer la carte de fond de panier existante, déconnectez le câble
capteur de protection de la carte mère 1, tirez le bras situé à l'arrière
du port de la carte de fond de panier vers l'arrière 2 puis soulevez la
carte de fond de panier hors du port de carte de fond de panier 3.
7. Retirez les deux vis fixant le support métallique au haut de la carte et
retirez le support. Il ne vous est pas nécessaire de retirer le capteur de
protection du support.
8.
Installez le support métallique sur la nouvelle carte de fond de panier
en utilisant les deux vis fixant le support à sa place.
