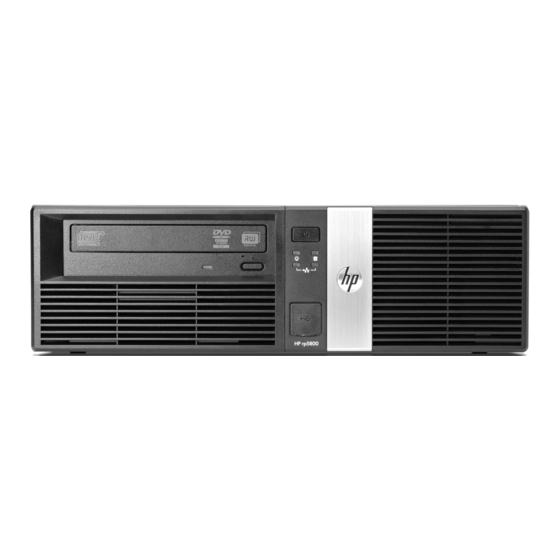

HP rp5800 Manuel De Référence Du Matériel

HP rp5800 Manuel De Référence Du Matériel

Masquer les pouces Voir aussi pour rp5800:

Publicité

Liens rapides

Télécharger ce manuel
Manuel de référence du matériel
HP rp5800 Retail System

Publicité

loading

Manuels Connexes pour HP rp5800

Sommaire des Matières pour HP rp5800

  • Page 1 Manuel de référence du matériel HP rp5800 Retail System...
  • Page 2 Microsoft Corporation aux États-Unis et/ou dans d’autres pays. Les garanties applicables aux produits et services HP sont énoncées dans les textes de garantie accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme constituant un quelconque supplément de garantie.
  • Page 3 À propos de ce livre Ce manuel contient les informations de base nécessaires aux mises à niveau de ce modèle. AVERTISSEMENT ! Le non-respect de ces instructions expose l'utilisateur à des risques potentiellement très graves. ATTENTION : Le non-respect de ces instructions présente des risques, tant pour le matériel que pour les informations qu'il contient.
  • Page 4 À propos de ce livre FRWW...
  • Page 5 Sommaire 1 Caractéristiques du produit ........................... 1 Caractéristiques de la configuration standard ..................1 Éléments du panneau avant ......................... 2 Composants du panneau arrière ......................3 Conversion de la configuration bureau en minitour ................4 Installation du cache pour ports optionnel .................... 4 Emplacement du numéro de série .......................
  • Page 6 Annexe A Remplacement de la pile ....................... 57 Annexe B Périphériques externes de sécurité ....................59 Installation d’un dispositif antivol ......................59 Verrou de câble à clé HP ....................59 Cadenas ..........................60 Verrou de sécurité HP Business PC .................. 60 Sécurité...
  • Page 7 Caractéristiques du produit Caractéristiques de la configuration standard Ses caractéristiques peuvent varier en fonction du modèle. Pour obtenir une liste complète du matériel et des logiciels installés sur l'ordinateur, exécutez l'utilitaire de diagnostics (disponible sur certains modèles uniquement). Certains modèles comportent un lecteur optique alors que d'autres modèles comportent un panneau sans lecteur recouvrant la baie de lecteur optique.
  • Page 8 Éléments du panneau avant La configuration des unités peut être différente selon le modèle. Figure 1-2 Éléments du panneau avant Tableau 1-1 Éléments du panneau avant Lecteur optique de 5,25 pouces (en option) Voyant de liaison NIC Voyant d'alimentation Connecteurs USB (2) Interrupteur d'alimentation double état Voyant d'activité...
  • Page 9 Le nombre et la disposition des connecteurs peuvent varier en fonction des modèles. Un adaptateur eSATA optionnel et un port parallèle optionnel sont disponibles auprès de HP. Les ports série peuvent être configurés pour fonctionner en tant que ports série alimentés par 5 ou 12 V.
  • Page 10 Figure 1-3 Conversion du format de bureau en orientation tour REMARQUE : Pour stabiliser l’ordinateur en orientation tour, HP vous recommande d’utiliser un socle en option. Reconnectez le cordon d’alimentation et tous les périphériques externes, puis mettez l’ordinateur sous tension.
  • Page 11 ouvert et refermé pour pouvoir laisser passer un verrou de sécurité si un tel dispositif est fixé à l'arrière de l'ordinateur. Pour installer le cache pour ports : Si un verrou de sécurité est fixé à l'arrière de l'ordinateur, ouvrez le volet approprié situé sur le dessus du cache pour ports et insérez-le de manière à...
  • Page 12 Serrez les deux vis imperdables situées au bas du cache pour ports pour le fixer à sa place. Figure 1-6 Fixation du cache pour ports Le cache pour ports est conçu pour laisser passer les câbles de manière verticale ou horizontale à...
  • Page 13 Il contient également d’importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse http://www.hp.com/ergo. AVERTISSEMENT ! Cet ordinateur contient des pièces sous tension et amovibles.
  • Page 14 Retrait du panneau d'accès à l'ordinateur Pour accéder aux composants internes, vous devez enlever le panneau d’accès : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
  • Page 15 Remise en place du panneau d'accès de l'ordinateur Faites glisser l’onglet situé à l’avant du panneau d’accès sous l’onglet situé à l’avant du châssis (1), puis appuyez l’arrière du panneau d’accès dans l’appareil jusqu’à ce qu’il s’emboîte (2). Figure 2-2 Remise en position du panneau d'accès de l'ordinateur FRWW Remise en place du panneau d'accès de l'ordinateur...
  • Page 16 Retrait du panneau avant Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.
  • Page 17 Appuyez sur chacun des clips fixant la section sans lecteur du panneau avant dans la direction illustrée ci-dessous pour retirer le panneau sans lecteur. Figure 2-4 Retrait du panneau sans lecteur Insérez les clips du panneau de lecteur optique dans les fentes du panneau avant en vous assurant que le panneau de lecteur optique entre correctement en place.
  • Page 18 Poussez vers l'extérieur les deux onglets de maintien du cache protecteur (1), puis tirez le cache vers vous pour le retirer (2). Figure 2-6 Retrait d'un cache protecteur Chapitre 2 Mises à niveau matérielles FRWW...
  • Page 19 Remise en place du panneau avant Insérez les trois crochets en bas du cache avant dans les trous rectangulaires du châssis (1), puis faites pivoter le haut du cache avant dans le châssis (2) jusqu’à ce qu’il s’emboîte. Figure 2-7 Remise en place du panneau avant (illustrée avec un panneau de lecteur optique installé) FRWW...
  • Page 20 Installation de mémoire supplémentaire L'ordinateur est fourni avec des modules DIMM (dual inline memory modules) de SDRAM (synchronous dynamic random access memory) DDR3 (double data rate 3). DIMM Les supports mémoire de la carte mère peuvent recevoir un maximum de quatre modules DIMM standard.
  • Page 21 Remplissage des supports DIMM La carte mère est équipée de quatre supports DIMM, deux par canal. Ces supports sont identifiés XMM1, XMM2, XMM3 et XMM4. Les supports XMM1 et XMM2 correspondent au canal de mémoire A ; les supports XMM3 et XMM4 correspondent au canal de mémoire B. Figure 2-8 Emplacement des supports DIMM Tableau 2-1...
  • Page 22 grande capacité doit être attribuée au canal A. Par exemple, si vous occupez les sockets avec un module DIMM 2 Go et avec trois modules DIMM 1 Go, le canal A devra être occupé par le module DIMM 2 Go et par un module DIMM 1 Go. Le canal B devra être occupé par les deux autres modules DIMM 1 Go.
  • Page 23 Faites pivoter le boîtier du compartiment du lecteur interne vers le haut pour accéder aux supports des modules de mémoire sur la carte mère. Figure 2-9 Rotation de la cage d'unité vers le haut Ouvrez les deux loquets du support de module mémoire (1), puis insérez le module dans le support (2).
  • Page 24 Poussez le module dans le socket en vous assurant qu'il est complètement et correctement inséré. assurez-vous que les loquets sont en position fermée (3). Répétez les étapes 8 et 9 pour installer les modules supplémentaires. En le faisant pivoter, abaissez le compartiment d’unité en position normale. ATTENTION : Veillez à...
  • Page 25 Figure 2-12 Emplacements des ports d'extension de la carte mère Tableau 2-2 Emplacements des ports d'extension de la carte mère Port d'extension Carte de fond de panier (occupé) PCI Express x16 PCI Express x1 ATTENTION : Le port d'extension pour carte de fond de panier est spécifiquement conçu pour l'une des deux cartes de fond de panier conçues pour ce produit.
  • Page 26 alimenté par 24 volts et le connecteur USB alimenté par 12 volts comportent une légende différente par précaution. Ceci évite les erreurs de connexion. Figure 2-13 Connecteurs USB alimentés par 12 et 24 volts Tableau 2-3 Connecteurs USB alimentés par 12 et 24 volts Connecteur Couleur USB alimenté...
  • Page 27 Déverrouillez le dispositif de blocage du cache de port demi-hauteur en soulevant la languette verte du dispositif et en faisant pivoter le dispositif en position ouverte. Figure 2-14 Ouverture du dispositif de blocage du cache de port demi-hauteur FRWW Installation d'une carte d'extension demi-hauteur...
  • Page 28 Avant d'installer une carte d'extension, retirez le cache de carte d'extension ou la carte d'extension existante. REMARQUE : Avant de retirer une carte d’extension déjà installée, débranchez tous les câbles qui y sont rattachés. Si vous installez une carte d'extension dans un connecteur libre, vous devez ôter le cache obturateur correspondant à...
  • Page 29 Si vous retirez une carte PCI Express x16, éloignez le bras de rétention situé à l'arrière du support d'extension de la carte et faites délicatement basculer la carte jusqu'à ce qu'elle sorte de son support. Tirez la carte d’extension hors du support à la verticale, puis retirez-la complètement du châssis.
  • Page 30 Pour installer une nouvelle carte d'extension USB alimentée par 12 volts, maintenez-la juste au- dessus du socket d'extension PCI Express de la carte mère puis déplacez la carte vers l'arrière du châssis (1) afin que le support de la carte soit aligné avec la fente ouverte à l'arrière du châssis.
  • Page 31 Le câble fourni avec la carte dispose d'un connecteur unique sur une extrémité et de doubles connecteurs sur l'autre extrémité. Connectez l'extrémité à connecteur unique du câble à l'arrière de la carte (1). Connectez le connecteur vert de l'autre extrémité du câble au connecteur USB 12 volts vert de la carte mère (2).
  • Page 32 Des cartes d'extension pleine hauteur peuvent être installées sur les ports pour cartes de fond de panier de l'ordinateur. Deux cartes de fond de panier sont disponibles auprès de HP pour ce produit. L'une de ces cartes dispose de deux ports PCI et l'autre dispose de deux ports PCI Express x1. Les deux cartes disposent d'un port destiné...
  • Page 33 Port série alimenté est installée sur certains modèles. Elle fournit deux ports série alimentés supplémentaires, COM 3 et COM 4. Si la configuration de votre ordinateur ne comporte pas de carte d'extension Port série alimenté, vous pouvez en acheter une auprès de HP. Figure 2-21 Ports série alimentés...
  • Page 34 Figure 2-22 Retrait des capots des ports série alimentés Pour installer une carte d'extension Port série alimenté : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
  • Page 35 Faites entièrement pivoter le bloc d'alimentation pour accéder au dispositif de blocage pour carte d'extension pleine hauteur. REMARQUE : Si vous utilisez une souris PS/2 et/ou un clavier PS/2, assurez-vous qu'ils sont débranchés de l'arrière de l'ordinateur afin que les connecteurs ne bloquent pas le pivotement complet du bloc d'alimentation.
  • Page 36 Avant d'installer la carte d'extension, retirez le cache de port d'extension du port inférieur. La carte d'extension Port série alimenté doit être installée sur le port inférieur. Figure 2-25 Retrait d'un cache de carte d'extension Installez la carte d'extension Port série alimenté sur le socket inférieur de la carte de fond de panier.
  • Page 37 Fermez le dispositif de blocage pour carte d'extension. Figure 2-27 Fermeture du dispositif de blocage de carte d'extension Faites pivoter le bloc d'alimentation jusqu'à sa position normale. Figure 2-28 Abaissement du bloc d'alimentation Remettez en place le panneau d’accès de l’ordinateur. Si l’ordinateur était sur un socle, replacez-le sur ce dernier.
  • Page 38 Remplacement de la carte de fond de panier Deux cartes de fond de panier sont disponibles auprès de HP pour ce produit. L'une de ces cartes dispose de deux ports PCI et l'autre dispose de deux ports PCI Express x1. Les deux cartes disposent d'un port destiné...
  • Page 39 Faites entièrement pivoter le bloc d'alimentation pour accéder au dispositif de blocage pour carte d'extension pleine hauteur. REMARQUE : Si vous utilisez une souris PS/2 et/ou un clavier PS/2, assurez-vous qu'ils sont débranchés de l'arrière de l'ordinateur afin que les connecteurs ne bloquent pas le pivotement complet du bloc d'alimentation.
  • Page 40 Si une ou deux cartes d'extension sont installées sur les ports d'extension de la carte de fond de panier, retirez-les. Figure 2-31 Retrait d'une carte d'extension pleine hauteur Si un cache de l'emplacement d'extension est installé dans l'emplacement du bas, retirez le cache.
  • Page 41 Pour retirer la carte de fond de panier, déconnectez le câble capteur de protection de la carte mère (1), tirez le bras situé à l'arrière du port de la carte de fond de panier vers l'arrière (2) puis soulevez la carte de fond de panier et sortez-la du port (3). Figure 2-33 Retrait de la carte de fond de panier Retirez les deux vis fixant le support métallique au haut de la carte et retirez le support.
  • Page 42 Installez le support métallique sur la nouvelle carte de fond de panier en utilisant les deux vis fixant le support à sa place. Figure 2-35 Installation du support de la carte de fond de panier Pour installer la carte de fond de panier, pressez-la fermement contre le port pour carte de fond de panier de la carte mère (1) et branchez le câble capteur de protection sur le connecteur capteur de protection de la carte mère (2).
  • Page 43 Si une ou plusieurs cartes d'extension ont été retirées de l'ancienne carte de fond de panier, installez-les sur les ports appropriés de la nouvelle carte de fond de panier. Déplacez la carte vers l'arrière du châssis afin que le support de la carte soit aligné avec la fente ouverte à l'arrière du châssis (1).
  • Page 44 Fermez le dispositif de blocage pour carte d'extension. Figure 2-39 Fermeture du dispositif de blocage de carte d'extension Faites pivoter le bloc d'alimentation jusqu'à sa position normale. Figure 2-40 Abaissement du bloc d'alimentation Remettez en place le panneau d'accès à l'ordinateur. Si l'ordinateur se trouvait sur un socle, remettez le socle en place.
  • Page 45 Emplacement des unités Figure 2-41 Emplacements des unités Tableau 2-6 Emplacements des unités Baie de disque dur principal 3,5 pouces Baie de disque dur secondaire 3,5 pouces Baie de lecteur optique 5,25 pouces REMARQUE : La configuration du lecteur sur votre ordinateur peut être différente de la configuration affichée ci-dessus.
  • Page 46 Vous devez installer les vis de guidage pour garantir que le lecteur s'alignera correctement dans la cage de lecteur et qu'il se verrouillera en place. HP a fourni des vis de guidage supplémentaires pour les baies de lecteurs (cinq vis 6-32 standard et quatre vis métriques M3).
  • Page 47 Tableau 2-7 Emplacements des vis de guidage supplémentaires (suite) Vis de guidage Périphérique Vis standard 6-32 de couleur argent Disque dur secondaire Au total, cinq vis standard 6-32 de couleur argent supplémentaires sont fournies. Quatre sont utilisées comme vis de guidage pour le disque dur secondaire. La cinquième vis est utilisée pour sécuriser le cache avant (pour plus d’informations, consultez Sécurité...
  • Page 48 Tableau 2-8 Connexions d’unité de carte mère N° Connecteur de la carte mère Étiquette de carte mère Couleur Périphérique SATA 0 SATA 0 bleu foncé Disque dur principal SATA 1 SATA 1 bleu pâle Disque dur secondaire ou lecteur optique si un adaptateur eSATA est présent eSATA SATA2...
  • Page 49 Retrait d'un lecteur optique 5,25 pouces d'une baie de lecteur ATTENTION : Tous les supports amovibles doivent être retirés d'une unité avant le retrait de celle- ci de l'ordinateur. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
  • Page 50 Débranchez le câble d'alimentation (1) et le câble de données (2) à l'arrière de l'unité optique. ATTENTION : Lorsque vous déconnectez un câble, tirez sur son connecteur et pas sur le câble lui-même, car vous pourriez l’endommager. Figure 2-45 Débranchement des câbles d'alimentation et de données En le faisant pivoter, abaissez le compartiment d’unité...
  • Page 51 Appuyez sur le bouton vert de retenue situé à gauche de l'unité pour la désengager du compartiment d'unité (1). Tout en appuyant sur le bouton de retenue, faites coulisser l'unité vers l'arrière jusqu'à ce qu'elle se bloque, puis soulevez-la à la verticale hors de son compartiment (2).
  • Page 52 Mettez en place quatre vis de guidage métriques M3 dans les trous inférieurs de chaque côté de l’unité. Quatre vis de guidage métriques M3 supplémentaires sont fournies par HP à l’avant du châssis, sous le cache avant. Les vis de guidage métriques M3 sont noires. Reportez-vous à la section Installation et retrait de lecteurs à...
  • Page 53 Redressez le compartiment d’unité en le faisant pivoter. Figure 2-50 Redressement du compartiment d’unité de disque Connectez le cordon d’alimentation (1) et le câble de données (2) à l’arrière de l’unité optique. REMARQUE : Le câble d'alimentation du lecteur optique est un câble à trois connecteurs acheminé...
  • Page 54 Faites passer le câble de données dans les guides de câbles. ATTENTION : Il existe deux guides de câbles qui empêchent le câble de données d'être pincé par le compartiment lors de son soulèvement ou abaissement. L'un de ces guides se situe au bas de la cage de lecteur.
  • Page 55 Débranchez le câble d’alimentation (1) et le câble de données (2) de l’arrière du disque dur. Figure 2-53 Déconnexion du câble d'alimentation et du câble de données du disque dur secondaire Appuyez sur le bouton vert de retenue situé à gauche de l’unité pour la désengager du compartiment d’unité...
  • Page 56 électrique avant de commencer. Insérez quatre vis de guidage 6-32 standard dans les trous situés de chaque côté du disque. HP a fourni quatre vis de guidage 6-32 standard supplémentaires. Elles se situent à l'avant du châssis, sous le panneau avant.
  • Page 57 Connectez le câble d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. Connectez l'autre extrémité du câble de données au connecteur SATA bleu clair de la carte mère. Ce connecteur porte l'inscription SATA1. Figure 2-57 Connexion du câble d'alimentation et du câble de données du disque dur secondaire REMARQUE : Reportez-vous à...
  • Page 58 Retrait et remplacement du disque dur interne 3,5 pouces principal REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque. Le disque dur principal 3,5 pouces préinstallé se situe sous le bloc d'alimentation. Pour retirer le disque dur principal et le remplacer : Retirez/dégagez tout périphérique de sécurité...
  • Page 59 Redressez le bloc d’alimentation en le faisant pivoter. Le disque dur se trouve sous le bloc d’alimentation. REMARQUE : Si vous utilisez une souris PS/2 et/ou un clavier PS/2, assurez-vous qu'ils sont débranchés de l'arrière de l'ordinateur afin que les connecteurs ne bloquent pas le pivotement complet du bloc d'alimentation.
  • Page 60 Appuyez sur le loquet de dégagement vert situé à côté du disque dur (1). Tout en appuyant sur le loquet, faites glisser l’unité vers l’avant jusqu’à l’arrêt et soulevez-la pour la sortir du compartiment (2). Figure 2-61 Retrait du disque dur Pour installer un disque dur, vous devez retirer les quatre vis de guidage d’isolation argentées et bleues de l’ancien disque dur et les installer sur le nouveau disque dur.
  • Page 61 Alignez les vis de guidage avec les connecteurs du compartiment d’unité du châssis, enfoncez le disque dur dans le compartiment, puis faites-le glisser en arrière jusqu’à ce qu’il s’arrête et s’enclenche. Figure 2-63 Installation du disque dur Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. REMARQUE : Le câble de données du disque dur principal doit être connecté...
  • Page 62 Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d’accès. Chapitre 2 Mises à niveau matérielles FRWW...
  • Page 63 Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l’eau. Remplacer la pile uniquement avec une pile de rechange HP adaptée à ce type de produit. ATTENTION : Avant de remplacer la pile, veillez à sauvegarder les paramètres CMOS de l'ordinateur.
  • Page 64 Pour installer une nouvelle pile, insérez un bord de la pile sous la lèvre du support, en veillant à orienter le pôle positif vers le haut. Appuyez sur le bord opposé jusqu'à ce que la languette s'enclenche sur la pile (2). Figure A-1 Retrait et remplacement d'une pile bouton Remettez en place le panneau d’accès de l’ordinateur.
  • Page 65 Périphériques externes de sécurité Installation d’un dispositif antivol Les dispositifs de sécurité illustrés ci-dessous et aux pages suivantes peuvent être utilisés pour protéger l’ordinateur contre le vol. Verrou de câble à clé HP Figure B-1 Installation d’un câble de sécurité FRWW...
  • Page 66 Cadenas Figure B-2 Installation d’un cadenas Verrou de sécurité HP Business PC Attachez le câble de sécurité en entourant un objet fixe. Figure B-3 Fixation du câble autour d'un objet fixe Annexe B Périphériques externes de sécurité FRWW...
  • Page 67 Insérez le verrou de câble dans la fente du verrou de câble à l'arrière du moniteur et fixez le verrou au moniteur en insérant la clé à l'arrière du verrou et en tournant la clé de 90 degrés. Figure B-4 Installation du verrou de câble sur le moniteur Introduisez le câble de sécurité...
  • Page 68 Utilisez le support de montage fourni dans le kit pour sécuriser d'autres unités périphériques en introduisant le câble du périphérique dans le centre du support (1) et en insérant le câble de sécurité dans l'un des deux trous du support de montage (2). Utilisez le trou du support de montage sécurisant le mieux le câble de l'unité...
  • Page 69 Vissez le verrou au châssis dans le trou de la vis à ailettes à l'aide de la vis fournie. Figure B-8 Fixation du verrou au châssis Insérez le côté prise du câble de sécurité dans le verrou (1) et poussez le bouton (2) pour engager le verrou.
  • Page 70 Figure B-10 Station de travail sécurisée Sécurité du panneau avant Le cache avant peut s’enclencher à l’aide d’une vis de sécurité fournie par HP. Pour installer la vis de sécurité : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.
  • Page 71 Enlevez l’une des cinq vis standard 6-32 de couleur argent situées à l’avant du châssis, derrière la face avant. Figure B-11 Réinstallation de la vis de sécurité du cache avant Remplacez le panneau avant. Installez la vis de sécurité à côté de la patte de fixation située au milieu du cache avant afin de fixer le cache avant.
  • Page 72 Le plateau d'intégration et les accessoires en option sont disponibles pour certains modèles uniquement. Figure C-1 Plateau d'intégration et accessoires en option Les options de système d'intégration suivantes sont disponibles auprès de HP : ● Ensemble du boîtier de terminal (1) ●...
  • Page 73 ● Mini-lecteur de bande magnétique HP ● Imprimante de reçus PUSB monoposte HP ● Imprimante de reçus série/USB POS ● Imprimante de reçus hybride MICR ● Imprimante de reçus hybride MICR/imageur ● Scanner de codes-barres USB FRWW...
  • Page 74 Utilisez un kit de réparation équipé d'un tapis antistatique. Si vous ne disposez d'aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou mainteneur agréé HP. REMARQUE : Pour plus d'informations sur l'électricité statique, adressez-vous à votre revendeur ou mainteneur agréé...
  • Page 75 Utilisation, entretien courant et préparation au transport Utilisation et entretien courant de l’ordinateur Les instructions suivantes doivent être suivies pour installer et entretenir convenablement l’ordinateur et son moniteur : ● Protégez l’ordinateur de l’humidité, des rayons du soleil et des températures extrêmes. ●...
  • Page 76 Sécurité Si un objet ou un liquide pénètre dans l’unité, débranchez immédiatement l’ordinateur et faites-le contrôler par un fournisseur de services agréé HP. Préparation au transport Pour préparer l’ordinateur en vue de son transport, suivez les recommandations suivantes : Sauvegardez les fichiers du disque dur sur des disques PD, des cartouches de bande, des CD ou des lecteurs flash USB.
