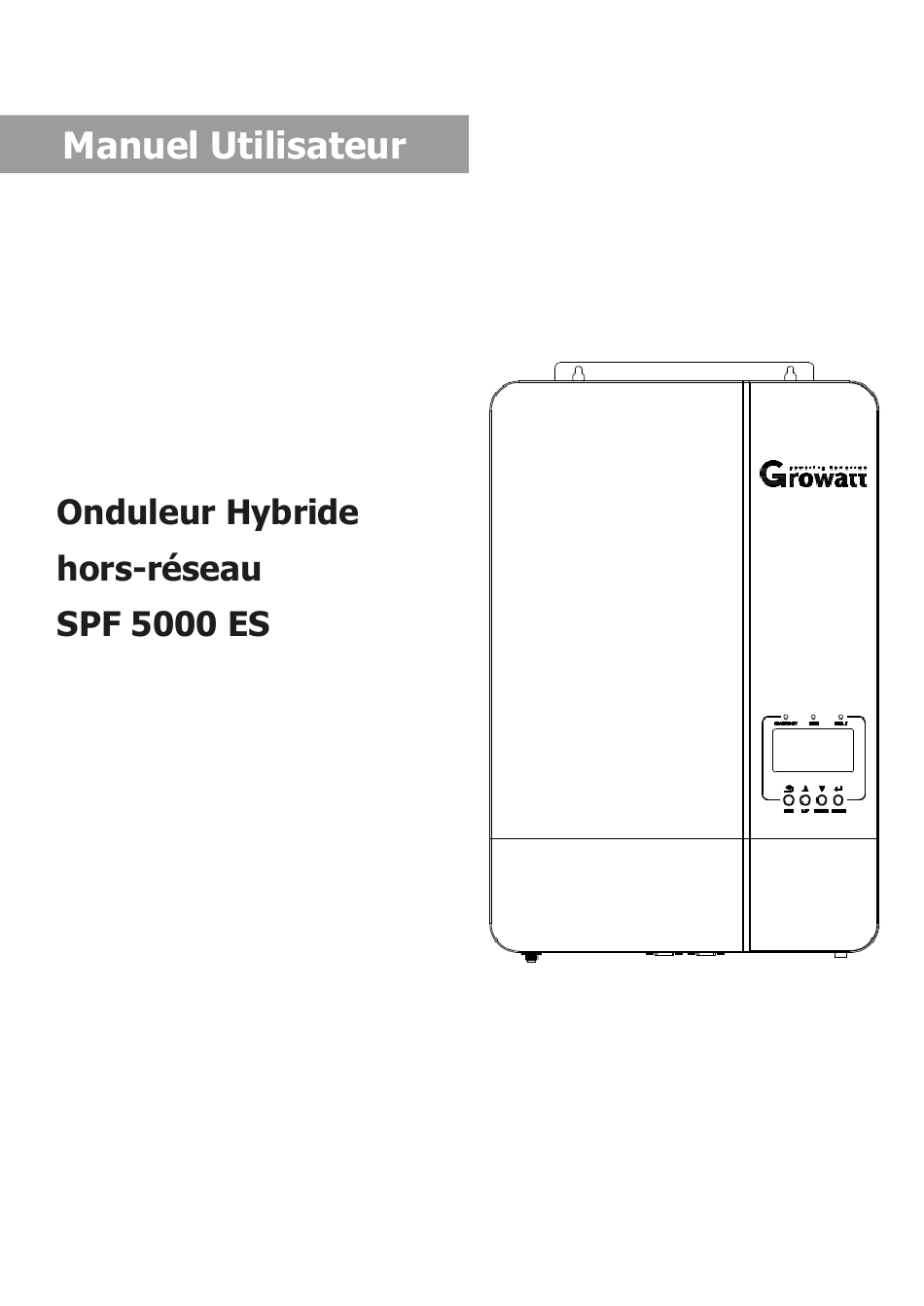

- Page 1 Version: 1.0...
- Page 2 Introduction Install Introduction Sp cifications...
- Page 3 SPF 5000 ES Do not disassemble the unit. Take it to a qualified service center when service or repair is required. Incorrect re-assembly may result in a risk of electric shock or fire.
- Page 4 Introduction Hybrid Power System...
- Page 6 Installation Software CD x 1 Pr paration...
- Page 7 Cable (mm （max） SPF 5000 ES 1 x 2AWG 2 Nm Note:...
- Page 8 Pin number RS485 port CAN port RS485B RS485A CANH CANL...
- Page 9 AGM (defaut) Lithium ( （ ） Protocol 1 Protocol 2 RS485 Protocol 15...
- Page 10 Protocol 51 Protocol 52 Protocol 65 Note: Note: D fau 50%, 20%~50% 95%, 60%~100% D faut 20%, 5%~30% Note:...
- Page 11 RS485/ CAN : Note: Note:...
- Page 12 Cable (mm Model Gauge SPF 5000 ES 10 AWG 1.2 Nm L→ N→Neutr (bl → L→ N→Neutr (...
- Page 13 Wire Size Cable (mm （max） SPF 5000 ES 1 x 12AWG 1.2 Nm SPF 5000 ES 450Vdc 120Vdc~430Vdc...
- Page 14 NC & C NO & C < Program oltage Program Solar first Condition NC & C NO & C...
- Page 15 LED Indicator Messages B uton Description DOWN ENTER...
- Page 16 Description...
- Page 17 En mode AC, l'icône de la batterie présente l'état de charge de la batterie Statut Voltage de batterie Affichage LCD <2V / cellule 4 barres clignotent à tour de rôle. La barre inférieure est allumée et les trois Mode courant 2 ~ 2,083 V / cellule autres barres clignotent à...
- Page 18 4.2.1 Affichage LCD Après avoir appuyé et maintenu le bouton ENTER pendant 3 secondes, l'appareil entre en mode réglage. Appuyez sur le bouton «UP» ou «DOWN» pour sélectionner les programmes de réglage. Appuyez ensuite sur la touche «ENTER» pour confirmer la sélection ou sur la touche ESC pour quitter. Program Description Option de programme...
- Page 19 Mode éco désactivé (par défaut) S'il est désactivé, peu importe que la charge connectée soit faible ou élevée, l'état de marche/arrêt de la sortie de l'onduleur ne sera pas Activ /désactive affecté. le mode Mode éco activé d'économie d'énergie Si activé, la sortie de l'onduleur sera désactivée lorsque la charge connectée est assez faible ou non détectée.
- Page 20 Rétabli le point de tension sur la source de service lorsque vous sélectionnez Modèle 48V: 46.0V par défaut, 44.0V ~ 51.2V réglable priorité "ou" Solar first "dans le programme Régler le point de tension en mode batterie lors de la sélection de «Priorité...
- Page 21 D fau 54.0V, 48.0V~58.4V 42.0V, 40.0V~48.0V L1 Phase: L2 Phase: L3 Phase: Note: Disable: Neutral and grounding of AC output is disconnected. 2018, 2018~2099 01~12 01~31 00~23 00~59 00, range 00~59...
- Page 22 Activation de l'égalisation de la batterie Désactivation de l'égalisation batterie Egalisation batterie Si “Flooded” ou “User-Defined” est sélectionné dans le programme 05, ce programme peut être configuré. Tension d'égalisation batterie 54.0V, 48.0V~58.4V Réglable 60min, 5min~900min Temps d'égalisation Réglable batterie 120min, 5min~900min Temps de fin d'égalisation Réglable batterie...
- Page 23 Setting Information LCD display (CPU1: 040-00-b21; CPU2:041-00-b21) (15:20:10, , 2018)
- Page 24 4.2 Description du mode de fonctionnement Mode de fonctionnement Description affichage Mode veille/mode économie Charge par secteur Recharge par énergie d'énergie. électrique et Remarque : *Mode veille : photovoltaïque. l'onduleur n'est pas encore Aucune sortie allumé mais à ce stade, l'onduleur peut charger la n'est fournie batterie sans sortie CA.
- Page 25 5.0 Guide de l’Installation en Parallèle 5.1 Introduction Cet onduleur peut être utilisé en parallèle avec deux modes de fonctionnement différents. 1. Fonctionnement parallèle en monophasé avec jusqu'à 6 unités. 2. Un maximum de 6 unités fonctionnent ensemble pour prendre en charge l'équipement triphasé. Quatre unités prennent en charge une phase maximum.
- Page 27 Ring terminal: （max） SPF 5000 ES 1 x 2AWG 1.2 Nm SPF 5000 ES 10 AWG 1.2 Nm Model 1 unit* SPF 5000 ES 150A / 60VDC SPF 5000 ES 100A/230VAC 150A/230VAC 200A/230VAC 250A/230VAC 300A/230VAC...
- Page 28 Note1: Note2: 400AH 600AH 800AH 1000AH 1200AH...
- Page 35 NOTE:...
- Page 36 Code Événement Alarme auditive L'icône clignote d'avertissement d'avertissement Le ventilateur est Bip trois fois par seconde lorsque l'onduleur est allumé. Surchauffe Bip une fois par seconde La batterie est surchargée Bip une fois par seconde Batterie faible Bip une fois par seconde Surcharge Bip une fois toutes les 0,5 seconde Déclassement de la...
- Page 37 Le chargeur solaire s'arrête Bip une fois par seconde pour surtension PV Le chargeur solaire s'arrête Bip une fois par seconde pour surcharge Grille utilitaire d'entrée Bip une fois par seconde parallèle différente Erreur de phase d'entrée Bip une fois par seconde parallèle Perte de phase de sortie Bip une fois par seconde...
- Page 39 SPF 5000 ES Sinuso dal ( 230Vac 170Vac± 7V (UPS); 90Vac± 7V ( 180Vac± 7V (UPS); 100Vac± 7V ( 280Vac±7V 270Vac±7V 300Vac 50Hz / 60Hz ( 40±1Hz 42±1Hz 65±1Hz 63±1Hz >95% ( <20ms @ <30ms @ 170V 280V...
- Page 40 Tableau 2 Spécifications du mode onduleur MODÈLE SPF 5000 Puissance de sortie nominale 5KVA/5KW Forme d'onde de tension de sortie Pure Sine Wave 230Vac±5% Régulation de la tension de sortie Fréquence de sortie 50Hz Rendement maximale Protection de surcharge 5 s @ ≥150% de charge; 10 s @ 110% ~ 150% de charge Capacité...
- Page 41 Tableau 3 Spécifications du mode de charge Mode de charge Secteur MODÈLE SPF 5000TL HVM-WPV Algorithme de charge 3-Step 80Amp(@V =230Vac) Max. Courant de charge CA Batterie ouverte 58.4Vdc Tension de charge AGM / Gel 56.4Vdc Batterie Absorption Tension de charge flottante 54Vdc Courbe de charge Mode de charge solaire MPPT...
- Page 42 LCD/LED/Buzzer batter . (<1.91V/Cell) (<1.4V/Cell) Input voltage is 0 on the Check if AC breaker is tripped and AC wiring is LCD and green LED is Input protector is tripped. connected well. flashing. Set “Battery First” or “Solar First” Change output source priority to Utility first. as the priority of output source.
