Linksys E3000
4, 3, 2, 1 Ces ports Internet utilisent des
ports Ethernet pour raccorder le routeur aux
ordinateurs de votre réseau câblé et à d'autres
périphériques réseau Ethernet
Réinitialiser Il existe
restaurer les paramètres par défaut du
routeur Appuyez sur le bouton Reset pendant
environ cinq secondes, ou utilisez l'écran
Administration > Paramètres par défaut
l'utilitaire Web du routeur (reportez-vous à la
section « Administration > Paramètres par
défaut » à la page 42)
Commutateur marche/arrêt
l'extrémité I pour allumer le routeur Appuyez
sur l'extrémité O pour éteindre le routeur
Alimentation Le port d'alimentation permet
de brancher l'adaptateur de courant fourni

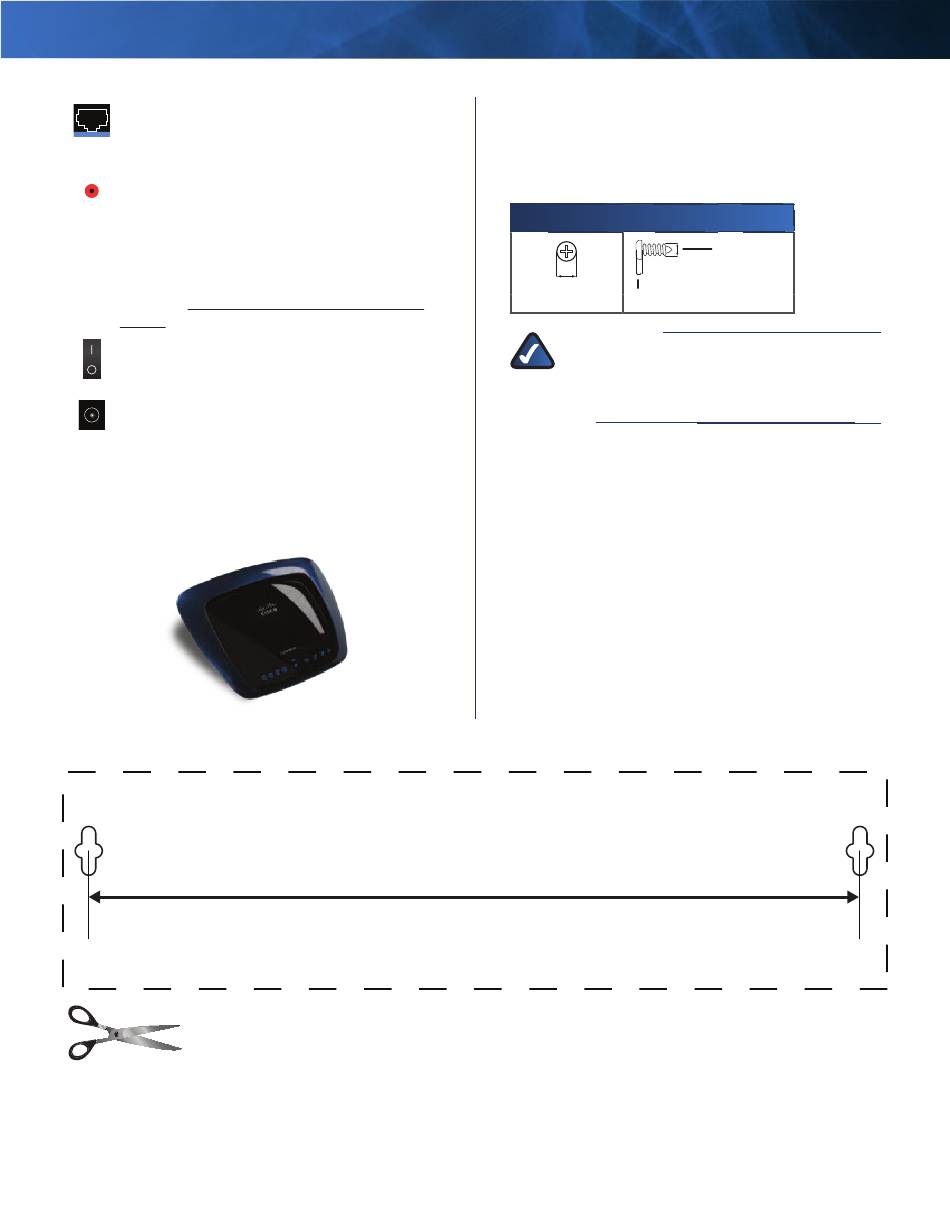

Installation horizontale
Le routeur est doté de pieds en caoutchouc Placez le
routeur sur une surface plane près d'une prise électrique
Imprimez cette page grandeur réelle
Découpez le long de la ligne pointillée et placez le gabarit au mur pour assurer l'espacement approprié
entre les trous
Routeur sans fil N haute performance
deux façons de
de
Appuyez sur
175 mm
Gabarit pour montage mural
Chapitre 1: Vue d'ensemble du produit
Montage mural
Le dessous du routeur est muni de deux trous pour
montage mural Les trous sont séparés de 175,56 mm
Vous aurez besoin de deux vis pour fixer le routeur au mur
Matériel de montage suggéré
4-5 mm 1-1,5 mm
REMARQUE : Cisco ne peut être tenue
responsable des
l'utilisation de matériel de montage mural mal
fixé
Procédez comme suit :
1 Choisissez l'endroit voulu pour installer le routeur
Assurez-vous que le mur est plat, sec et suffisamment
solide Choisissez un emplacement situé près d'une
prise électrique
2 Percez deux trous dans le mur, Assurez-vous que les
trous sont séparés de 175 mm
3 Insérez une vis dans chaque trou en laissant dépasser
la tête de 3 mm
4 Placez le routeur de manière à aligner les trous de
montage avec les deux vis
5 Placez les trous sur les vis et abaissez le routeur jusqu'à
ce qu'il soit bien en place
2,5-3,0 mm
dommages causés par
