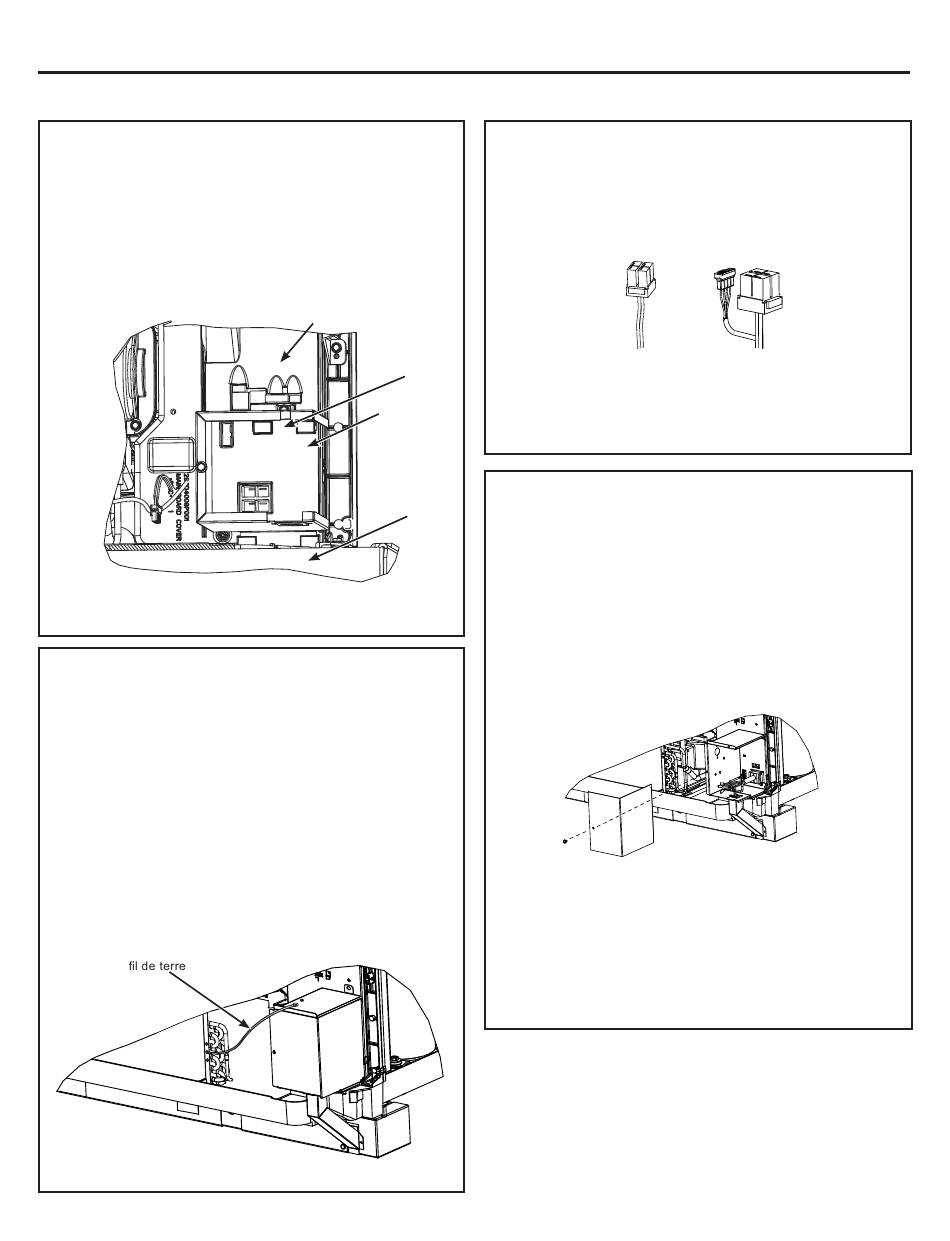

ZONELINE - CONNEXION ÉLECTRIQUE DIRECTE
2D.
• Installezla base de la boîte de jonction en insérant
les languettes supérieure et inférieure dans les fentes
supérieure et inférieure sur le couvercle de la boîte de
commande moulée.
• Utilisez la vis hélicoïdale double de 5/16 po pour fixer la
languette sur le dessus de la base de la boite de jonction
au couvercle en plastique moulé.
2E. FIXER LE FIL DE TERRE DE LA
BOÎTE DE JONCTION
Il est crucial de fixer le fil de terre de la boîte de jonction
sur la tôle d'extrémité du serpentin intérieur. Si cette tôle
n'est dotée que de deux trous où sont fixés des fils de terre,
retirez le fil de terre INFÉRIEUR, ajoutez l'extrémité lâche
du fil de terre de la boîte de jonction et fixez les deux fils à
la tôle d'extrémité à l'aide de la même vis.
Sur certains modèles, un trou de vis libre se trouvera entre
les deux fils de terre fixés. Sur ces modèles, fixez l'extrémité
lâche du fil de terre de la boîte de jonction dans ce trou libre
à l'aide de la vis verte au filetage fin.
Instructions d'installation
Molded Plastic Cover
Screw
Boss
Upper
Slots
Lower
Slots
2F. BRANCHER LES CONNECTEURS
ÉLECTRIQUES
Branchez les connecteurs électriques, en vous assurant
que la fiche est insérée à fond, avec les languettes de
verrouillage enclenchée
15A
Pour les connecteurs de 20 et 30 ampères, une deuxième
fiche plus petite doit aussi être branchée dans la prise
correspondante.
2G. POSER LE COUVERCLE DE LA
BOÎTE DE JONCTION
1. Placez avec précaution tous les fils et les connexions
à l'intérieur de la boîte de jonction. Vérifiez l'absence
de connexions lâches et de fils dénudés exposés sans
isolant.
2. Installez le couvercle de la boite de jonction en tournant
le couvercle vers la droite pour repérer les fentes
arrière des languettes d'accouplement derrière la base
de la boite de jonction. Tournez vers la gauche pour
aligner les trous de vis sur le devant et installez la vis.
3. Vérifiez que tous les fils se trouvent à l'intérieur de la
boîte de jonction et qu'aucun fil n'est coincé entre le
couvercle et la base.
4. Rétablissez l'alimentation électrique à l'appareil et
vérifiez le bon fonctionnement de celui-ci.
5. lacez le panneau frontal du Zoneline.
3
.
20A and 30A
