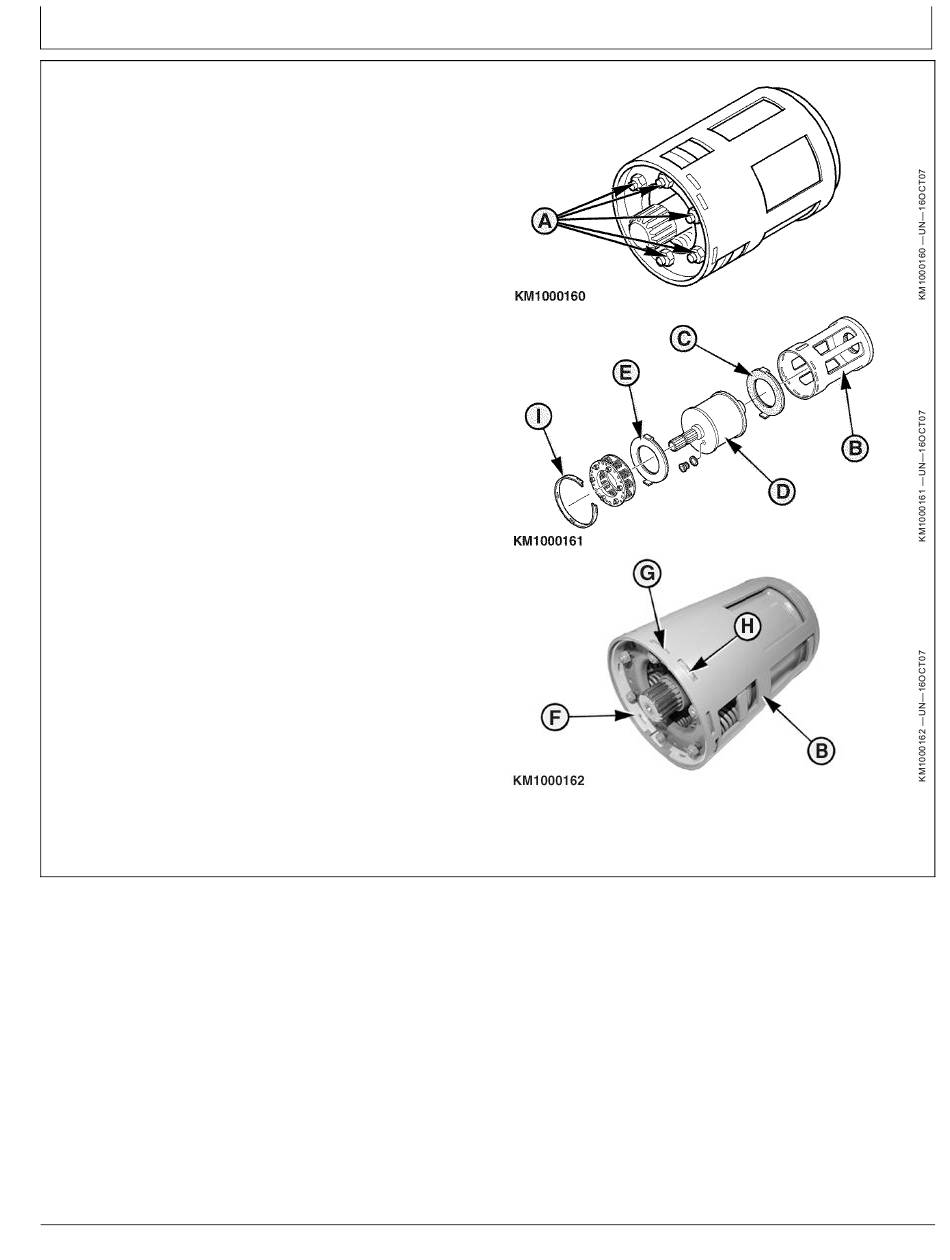

Démontage du limiteur de couple
S'il n'est pas possible de faire tourner le limiteur de couple
tel que l'explique la section "Élimination de la pression
au niveau des limiteurs de couple de l'entraînement
principal", il doit être démonté et nettoyé. Procéder de
la manière suivante:
1. Démonter les embrayages de l'unité de récolte.
2. Serrer les écrous (A). La pression sur les plaques de
friction est ainsi éliminée.
3. Commencer par retirer la bague (I) du carter (B).
4. Puis déposer toutes les pièces de l'embrayage à
friction du carter (B).
5. Nettoyer toutes les pièces, surtout les disques de
friction (C) et (E). Remplacer les pièces usées.
6. Remonter toutes les pièces.
7. Reposer la bague (I) comme indiqué ci-dessous dans
"Couples de serrage".
8. Desserrer les écrous (A) jusqu'au bout du filetage.
9. Reposer les embrayages sur l'unité de récolte.
Couples de serrage:
IMPORTANT: Le couple prescrit de 1180 Nm (870.3
lb-ft) ne doit pas être dépassé.
Ce couple est obtenu en positionnant la came (F) vers
l'intérieur et en l'engageant dans l'encoche intérieure (H)
du carter (B).
A—Écrou
B—Carter
C—Disque de friction
D—Réservoir de liquide de
refroidissement - 1,3 l (0.34
US gal)
— 0,65 l (0.17 US gal) d'eau
— 0,65 l (0.17 US gal) de
mélange antigel
Entretien
E—Disque de friction
F— Came
G—Évidement extérieur
H—Encoche intérieur
I— Bague
55-3
KM00321,0000148 -28-26MAR09-1/1
111320
