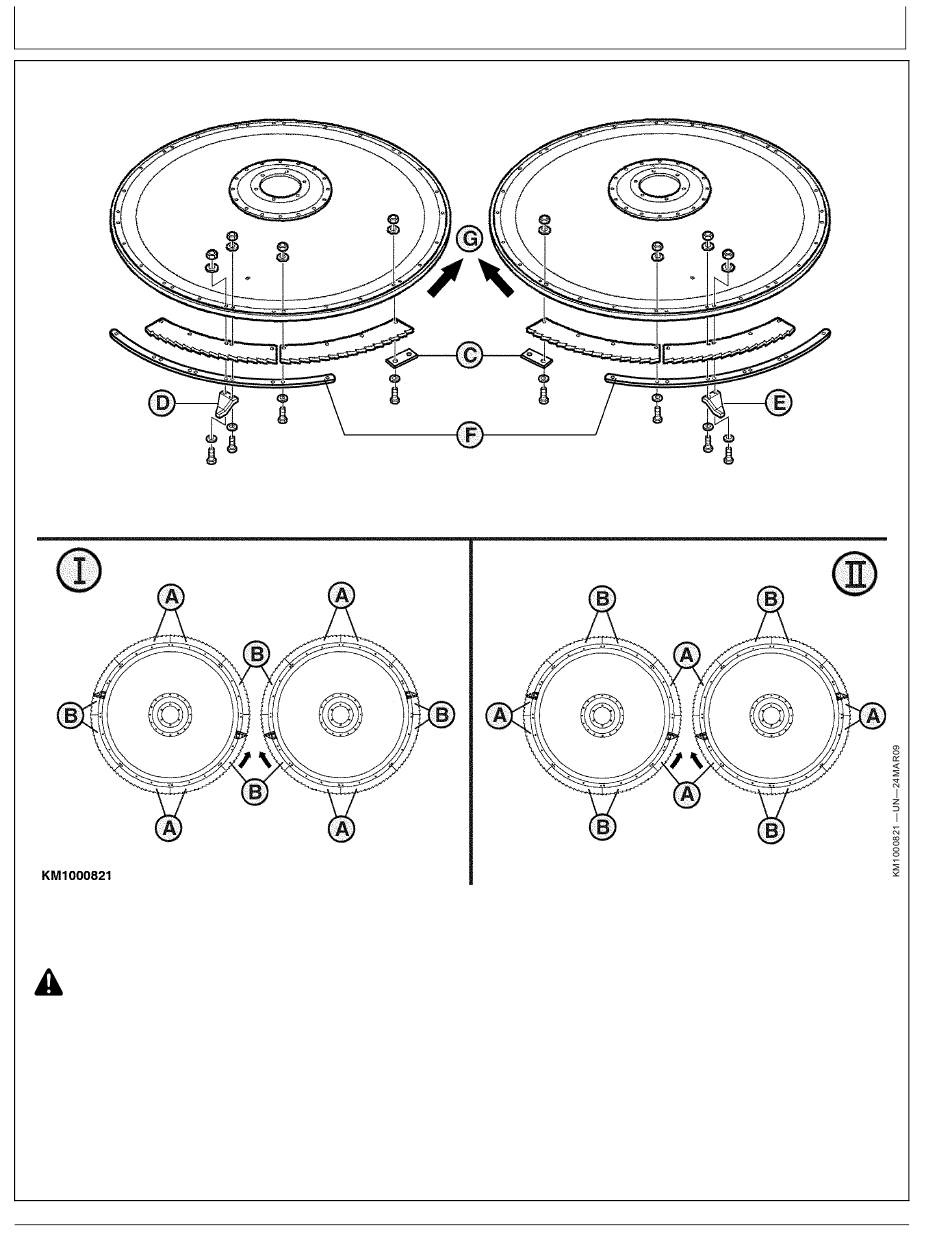

Installation de nouvelles lames rotatives (gros tambours)
A—Lame jaune
B—Lame noire
C—Bride de fixation
ATTENTION: Avant de faire des réglages ou de
réaliser des opérations d'entretien, toujours:
- Arrêter la machine
- Retirer la clé de l'allumage
- Attendre que toutes les pièces mobiles
soient immobilisées.
IMPORTANT: Les lames rotatives doivent être
montées de telle sorte que leur extrémité soit
orientée dans le sens de coupe (G).
1. Il y a différentes lames.
Entretien
D—Nettoyeur (sens antihoraire)
E—Nettoyeur (sens horaire)
55-4
F— Plaque de renforcement
En tout, 8 lames sont installées sur chaque rotor de
coupe.
- 4 lames jaunes (A), et
- 4 lames noires (B)
2. Les lames sont montées dans l'ordre suivant: 2 lames
jaunes (A), puis 2 lames noires (B). Ne pas oublier de
fixer les brides (C) à l'aide de vis.
IMPORTANT: Monter la lame la face revêtue
vers le haut.
3. Penser à monter le nettoyeur (D) ou (E) et les plaques
de renforcement (F) comme illustré dans l'ordre
Suite, voir page suivante
KM00321,0000149 -28-26MAR09-1/3
111320
PN=86
