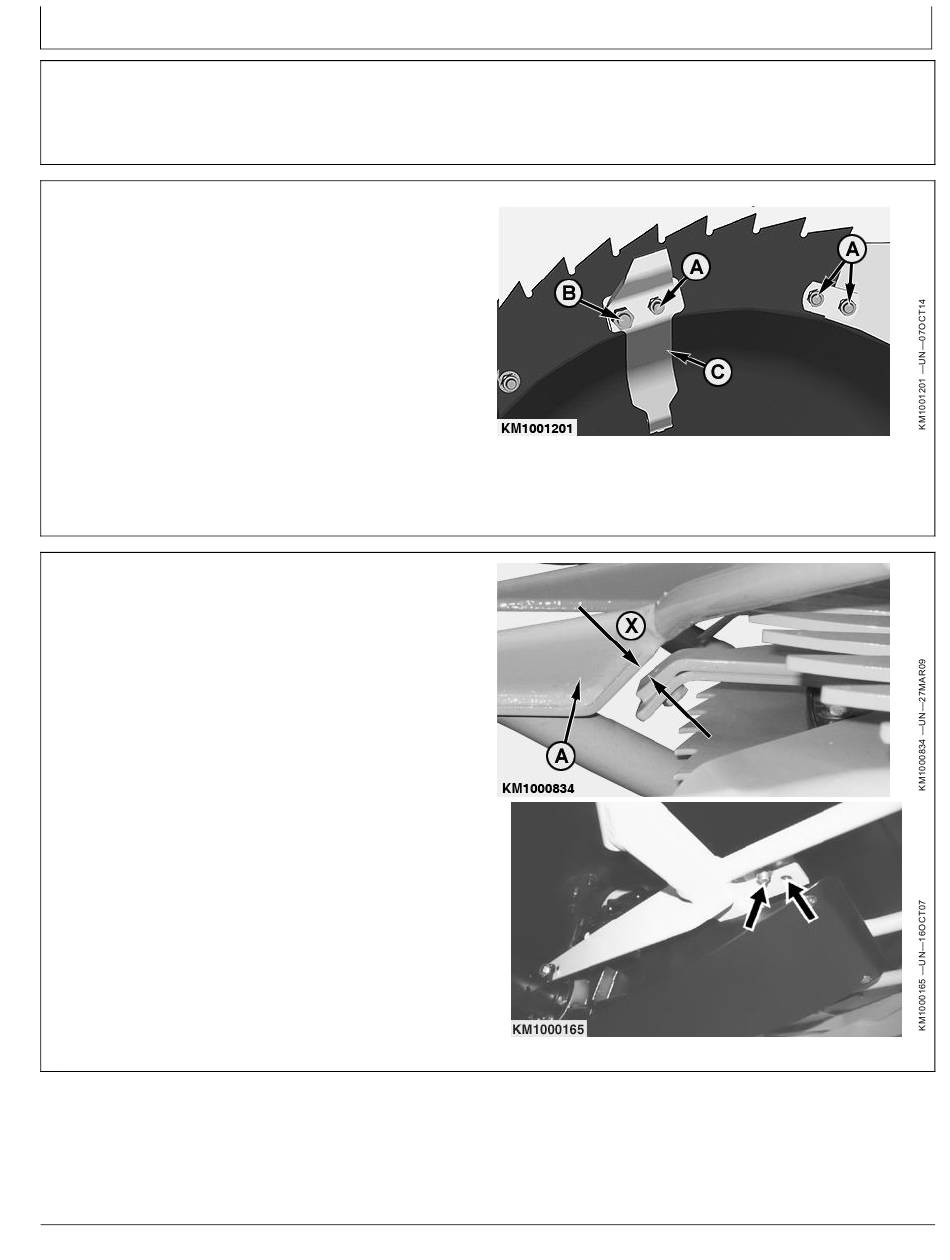

3. Ne pas oublier d'installer le nettoyeur (C) ou (E) comme
indiqué sur le schéma d'installation. Le nettoyeur (C)
est destiné à la rotation dans le sens antihoraire et le
nettoyeur (E) à la rotation dans le sens horaire.
IMPORTANT: Toujours utiliser la plaque de
renforcement (C) lors du montage des
nettoyeurs.
Serrer toutes les vis de fixation des segments de lame et
des nettoyeurs au couple prescrit.
Valeur prescrite
Vis (M8)—Couple de
serrage..........................................................................................28 N·m
Vis (M10)—Couple de
serrage..........................................................................................51 N·m
A—Vis (M8)
B—Vis (M10)
Réglage des diviseurs (gros tambours)
Afin d'éviter tout risque de bourrage et de pertes de
récolte, les diviseurs (A) doivent être correctement réglés.
Vérifier que l'écart (X) est compris entre 3 et 7 mm (0.12 à
0.27 in.).
L'écart prescrit (X) peut être réglé à l'aide de deux trous à
fente (voir les flèches).
Valeur prescrite
Diviseurs et gros
tambours—Écart entre
les deux..................................................................................... 3 à 7 mm
A—Diviseurs
Entretien
20.65 lb-ft
37.62 lb-ft
C—Plaque de renforcement
0.12 à 0.27 in
X—3 à 7 mm (0.12 à 0.27 in.)
55-7
NOTE: Monter les nettoyeurs (C) et (E) de manière
à ce que leur bord tranchant soit orienté
dans le sens de coupe.
KM00321,00003E6 -28-16MAR15-2/3
KM00321,00003E6 -28-16MAR15-3/3
KM00321,000014C -28-27MAR09-1/1
111320
