MANUEL D'INSTALLATION

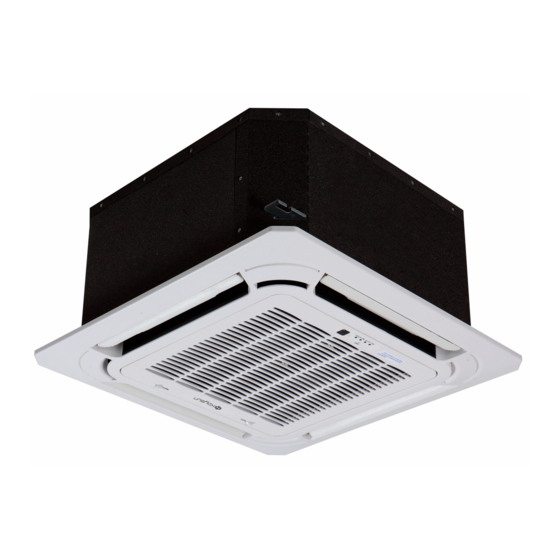

Cassette compacte à quatre voies
KCI-35 DVN12
KCI-52 DVN12
NOTE IMPORTANTE :
Lisez attentivement ce manuel avant d'installer ou de mettre en marche votre nouvel
appareil à air conditionné. Gardez bien soigneusement ce manuel afin de pouvoir y
recourir ultérieurement.
KCI-35 DVR12
KCI-52 DVR12
Publicité
Table des Matières
Manuels Connexes pour Kaysun KCI-35 DVN12
Sommaire des Matières pour Kaysun KCI-35 DVN12
- Page 1 MANUEL D'INSTALLATION Cassette compacte à quatre voies KCI-35 DVN12 KCI-35 DVR12 KCI-52 DVN12 KCI-52 DVR12 NOTE IMPORTANTE : Lisez attentivement ce manuel avant d’installer ou de mettre en marche votre nouvel appareil à air conditionné. Gardez bien soigneusement ce manuel afin de pouvoir y...
- Page 3 Ensembles Pour unités Pour unités (Unité intérieure, unité extérieure) R-410 R-32 KCI-35 DVN12 (KCI-35 DR12, KUE-35 DVN12) KCI-52 DVN12 (KCI-52 DR12, KUE-52 DVN12) KCI-35 DVR12 (KCI-35 DR12, KUE-35 DVR12) KCI-52 DVR12 (KCI-52 DR12, KUE-52 DVR12)
-
Page 5: Table Des Matières
Table des matières Page 0. Précautions à prendre................... 4 1. Accessoires ....................6 2. Aspects généraux de l’installation ............. 7 3. Installation de l’unité intérieure ..............8 Éléments de l’unité intérieure r Instructions pour l’installation de l’unité intérieure 4. Installation de l’unité extérieure ..............12 Instructions pour l’installation de l’unité... -
Page 6: Précautions À Prendre
Précautions à prendre Lisez attentivement les consignes de sécurité avant de procéder à l’installation. Si vous négligez les instructions, l’installation peut être non conforme et être à l’origine de dégradations matérielles ou de blessures corporelles. La gravité des dommages potentiels ou des blessures est classée de deux manières : AVERTISSEMENT ou MISE EN GARDE Un manquement aux MISE EN GARDEs peut causer des blessures. - Page 7 AVERTISSEMENT • Toute personne impliquée dans le fonctionnement ou la coupure d’un circuit de refroidissement doit posséder un certificat valide émis par une autorité d’évaluation agréée certifiant la capacité de la personne à manipuler les réfrigérants dans le respect des procédures de sécurité conformément à une spécification d’évaluation reconnue dans l’industrie.
-
Page 8: Accessoires
Accessoires Le système de climatisation est livré avec les accessoires suivants. Utilisez tous les éléments et les accessoires fournis pour installer le climatiseur. Une installation incorrecte peut être à l’origine de fuites d’eau, électrocution et incendie où être source de dysfonctionnements dans l’appareil. Désignation Forme Quantité... -
Page 9: Aspects Généraux De L'installation
Aspects généraux de l’installation ORDRE DE L’INSTALLATION Installer l’unité intérieure Installer l’unité extérieure Installer le tuyau d’évacuation (Page 8) (Page 12) (Page 14) Raccorder les câbles Raccorder les tubes de réfrigérant Évacuer le système de refroidissement (Page 20) (Page 16) (Page 22) Installer le panneau avant Réaliser un essai de fonctionnement... -
Page 10: Installation De L'unité Intérieure
Installation de l’unité intérieure Éléments de l’unité intérieure Pompe de drainage (dans l’unité intérieure) Tuyau d’évacuation Sortie d’air Persienne Arrivée d’air Panneau d’affichage Grille avant Tube de réfrigérant Sch. 3.1 Précautions à prendre AVERTISSEMENT MISE EN GARDE • Installez les unités intérieures et extérieures, les câbles •... -
Page 11: Instructions Pour L'installation De L'unité Intérieure
MISE EN GARDE Instructions pour l’installation de l’unité intérieure NE PAS installer l’unité dans les endroits suivants NOTE : L’installation du panneau doit être réalisée après • Dans les zones de forage pétrolier ou fracking celle des tubes et des câbles •... - Page 12 Étape 2 : Accrocher l’unité intérieure 1. Utilisez le gabarit en papier inclus pour couper un trou rectangulaire dans le plafond, et laissez au moins 1m (39”) de tous les côtés. Le trou sera de 60x60cm (23,6x23,6”). Marquez les zones où les trous pour le crochet du plafond seront faits.
- Page 13 NOTE : Assurez-vous que l’unité intérieure est nivelée. Montez l’unité intérieure. Deux personnes sont nécessaires pour effectuer un levage sécurisé. Insérez des boulons de L’unité est équipée d’une pompe de drainage intégrée suspension dans les trous de fixation de l’unité. Fixez-les en et d’un contacteur à...
-
Page 14: Installation De L'unité Extérieure
Installation de l’unité extérieure Instructions pour l’installation de l’unité extérieure Étape 1 : Sélectionner le lieu de l’installation • La zone doit être dénuée de gaz combustibles et produits chimiques. La unidad interior debe instalarse en lugares que cumplan • La longueur de tube entre l’unité... -
Page 15: Installation Du Raccord Coudé
Unité extérieure de type Split Installation du raccord coudé (Se reporter aux Sch. 4.4, 4.5 et au Tableau 4.1) Avant de fixer l’unité extérieure à sa place, vous devez installer le raccord coudé en bas de l’unité. (Voir Sch. 4.7) 1. -
Page 16: Installation Du Tuyau D'évacuation
Installation du tuyau d’évacuation Le tuyau d’évacuation est utilisé pour purger l’eau de l’unité. Une NOTE SUR L’INSTALLATION DU TUYAU D’ÉVACUATION installation incorrecte peut endommager l’unité et provoquer des • Si vous utilisez une rallonge de tuyau d’évacuation, serrez dégâts matériels. le raccordement intérieur avec un tube de protection supplémentaire qui préviendra tout arrachement. - Page 17 Avec un foret de 65mm (2,5”), percez un trou dans le mur. Assurez-vous que le trou est percé à un angle légèrement descendant pour que l’extrémité extérieure du trou soit plus basse que l’extrémité intérieure d’environ 12mm (0,5”). Une bonne purge de l’eau sera ainsi garantie (Voir Sch. 5.5). Placez le coussinet de protection du mur dans le trou.
-
Page 18: Raccordement De La Tuyauterie De Réfrigérant
Raccordement de la tuyauterie de réfrigérant Précautions à prendre MISE EN GARDE Pièges à huile AVERTISSEMENT Si l’unité intérieure est installée plus haut que l’unité • Toute la tuyauterie sur le site doit être posée par un extérieure : technicien agréé et doit satisfaire les règlements Si l’huile remonte dans le compresseur de l’unité... -
Page 19: Instructions Pour Le Raccordement De La Tuyauterie De Réfrigérant
MISE EN GARDE Instructions sur le raccordement de la tuyauterie de réfrigérant Si l’unité extérieure est installée au-dessus de l’unité intérieure : MISE EN GARDE Il est recommandé que la conduite d’aspiration verticale • tuyau d’embranchement doit être installé ne soit pas surdimensionnée. Un bon retour d’huile au horizontalement. - Page 20 Étape 2 : Retirer les bavures Tableau 6.2: EXTENSION DE LA TUYAUTERIE AU-DELÀ Les bavures peuvent affecter le scellement hermétique du DE LA FORME ÉVASÉE raccordement de tuyauterie de réfrigérant. Elles doivent Dimension de être complètement éliminées. l'évasement (A) (Unité Calibre Couple de Forme de...
-
Page 21: Installation De L'étranglement
MISE EN GARDE Installation de l’étranglement (dans certains modèles) • Veillez à enrouler du matériau isolant autour de la tuyauterie. Un contact direct avec la tuyauterie nue peut entraîner brûlures ou gelures. • Assurez-vous que le tube est correctement raccordé. Un serrage excessif peut endommager la buse d’entrée et un serrage trop lâche peut provoquer des fuites. -
Page 22: Câblage
Câblage • Précautions à prendre Aucun autre équipement ne doit être connecté au même circuit de puissance. AVERTISSEMENT • Les informations sur la puissance de l’unité peuvent être consultées sur l’étiquette collée sur le produit. • Assurez-vous de couper l’alimentation avant de travailler sur l’unité. -
Page 23: Câblage De L'unité Intérieure
Câblage de l’unité intérieure b. Avec des pinces à dénuder, dénudez la gaine de caoutchouc aux deux extrémités du câble de 1. Préparer le câble pour le raccordement signaux et libérez environ 15 cm (5,9”) de fils à a. Avec des pinces à dénuder, dénudez la gaine de l’intérieur. -
Page 24: Évacuation D'air
Évacuation d’air Précautions à prendre 4. Allumez la pompe à vide pour lancer l’évacuation du système. MISE EN GARDE 5. Effectuez le vide pendant au moins 15 minutes, ou jusqu’à ce que le compteur indique -76 cmHG • Utilisez une pompe à vide avec une lecture de jauge (-1x10 Pa). -
Page 25: Note Sur L'adjonction De Réfrigérant
Note sur l’adjonction de réfrigérant MISE EN GARDE • Le remplissage de réfrigérant doit être effectué après le câblage, le vide et l’essai de fuite. • NE PAS dépasser la quantité admissible maximale de réfrigérant et ne pas surcharger le système. Vous pourriez endommager l’unité... -
Page 26: Installation Du Panneau
Installation du panneau MISE EN GARDE Étape 2: Installer le panneaul Alignez le «Δ» indiqué sur le panneau décoratif avec le « Δ» NE PAS mettre le panneau face contre sol, contre un mur ni indiqué sur l’unité. sur des surfaces inégales. Attachez le panneau décoratif à... - Page 27 Étape 3: Monter la grille d’entrée Étape 5: Attacher le couvercle du boîtier de commande avec 2 vis. Assurez-vous que les crochets au dos de la grille sont correctement placés dans la rainure du panneau.. Sch. 9.7 Sch. 9.5 Étape 6: Fermer la grille d’entrée et fermer les 2 crochets de grille.
-
Page 28: Essai De Fonctionnement
Essai de fonctionnement Avant l’essai de fonctionnement e. Assurez-vous que les boutons manuels sur l’unité intérieure fonctionnent correctemen Un essai de fonctionnement doit être réalisé après l’installation du système tout entier. Confirmez les points Inspectez le système de purge pour confirmer qu’il suivants avant d’effectuer l’essai : est dégagé... -
Page 29: 11. Directives Européennes Concernant La Mise Au Rebut
11. Directives européennes concernant la mise au rebut Les utilisateurs des pays européens sont tenus de mettre cet appareil au rebut en respectant certaines règles. Cet appareil contient du réfrigérant et d’autres matériaux potentiellement dangereux. La loi prescrit un traitement et un enlèvement spécifiques lors de la mise au rebut de cet appareil NE PAS jeter ce produit avec les déchets ménagers ou dans les déchets municipaux non triés. - Page 30 Informations sur l’entretien (Requis pour les unités adoptant le réfrigérant R-32) 1. Vérifications de la zone Avant de commencer les travaux sur les systèmes contenant des réfrigérants inflammables, des vérifications de sécurité sont nécessaires pour garantir que le risque d’inflammabilité est réduit au minimum. Les précautions suivantes doivent être prises avant de réaliser des travaux sur le système de refroidissement.
- Page 31 • le tube de réfrigérant ou les composants sont installés dans une position où il est peu probable qu’ils soient exposés à une substance qui pourrait ronger les composants contenant du réfrigérant à moins que • es composants soient fabriqués dans des matériaux intrinsèquement résistants •...
- Page 32 14. Méthodes de détecteur de fuite Les méthodes de détection de fuite suivantes sont jugées acceptables pour les systèmes contenant des réfrigérants inflammables. Il convient d’utiliser des détecteurs de fuite électroniques pour détecter des réfrigérants inflammables, mais la sensibilité peut ne pas être adéquate ou peut demander un recalibrage. (L’équipement de détection doit être calibré...
- Page 33 17. Mise hors service Avant de mettre en œuvre cette procédure, il est essentiel que le technicien soit entièrement familiarisé avec l’équipement et toutes ses particularités. Une bonne pratique consiste à s’assurer que tous les réfrigérants sont récupérés en toute sécurité. Avant de procéder à cette tâche, un échantillon d’huile et de réfrigérant doit être prélevé...
- Page 34 • Si les compresseurs ou les huiles de compresseurs doivent être éliminés, assurez-vous qu’ils ont été vidés correctement de sorte que le réfrigérant inflammable n’est pas stocké avec le lubrifiant. Le processus d’évacuation doit être réalisé avant de restituer le compresseur au distributeur. Seul un dispositif de chauffage électrique dans le corps du compresseur doit être employé...
- Page 35 La conception et les spécifications sont sujettes à des modifications sans avis préalable à des fins d’amélioration du produit. Consultez le revendeur ou le fabricant pour plus de détails. QSQAI-030AEN (A3) 16122500000248 20171104...
