3.3 - Carte Entrées/Sorties
Fonction :
Conditionnement des Entrées et des Sorties, des liaisons série et des commandes de moteurs.
Caractéristiques techniques :
Alimentation 5V/ +15V/ -15V / +24V.
2x14 Entrées opto-couplées selon la norme IEC 1131-2, alimentation interne ou externe.
2x16 Sorties relayées, contacts secs libres de potentiel, alimentation interne ou externe.
- I max 1A DC
- V max DC 150V
- P max DC 30W
3 types de liaison série.
Présentation :
Carte au format 6U enfichable sur fond de panier par 2 connecteurs DIN 41612, 96 points, avec extracteurs accessibles
en façade.
3.4 - Carte alimentation
Fonction:
Fournir une alimentation continue (24V, 5V, ±15V) pour les cartes microprocesseur et Entrées/Sorties.
Caractéristiques techniques:
Tension d'entrée
Protection d'entrées
Protections de sorties
Température de fonctionnement -20°C +70°C.
Tensions de sorties
Conforme aux normes
Présentation:
Alimentation rackable et blindée
Hauteur
Largeur
Longueur
Connecteur arrière DIN41612 série 37 forme H15
MODCVI & MULTICVI
110VAC ou 230VAC (commutation automatique).
contre les surtensions et les surcharges (fusible 1,6A/250V).
- limitation du courant de sortie.
- protection contre les surtensions.
5V (+/- 2%) 2A.
+15V (+/- 4%) 500mA.
-15V (+/- 4%) 500mA.
+24V (+/- 5%) 1A isolé.
CEI801-2 niveau 2 / CEI801-3 niveau 2 / VDE 871.
3U
10TE
220 mm
+5v

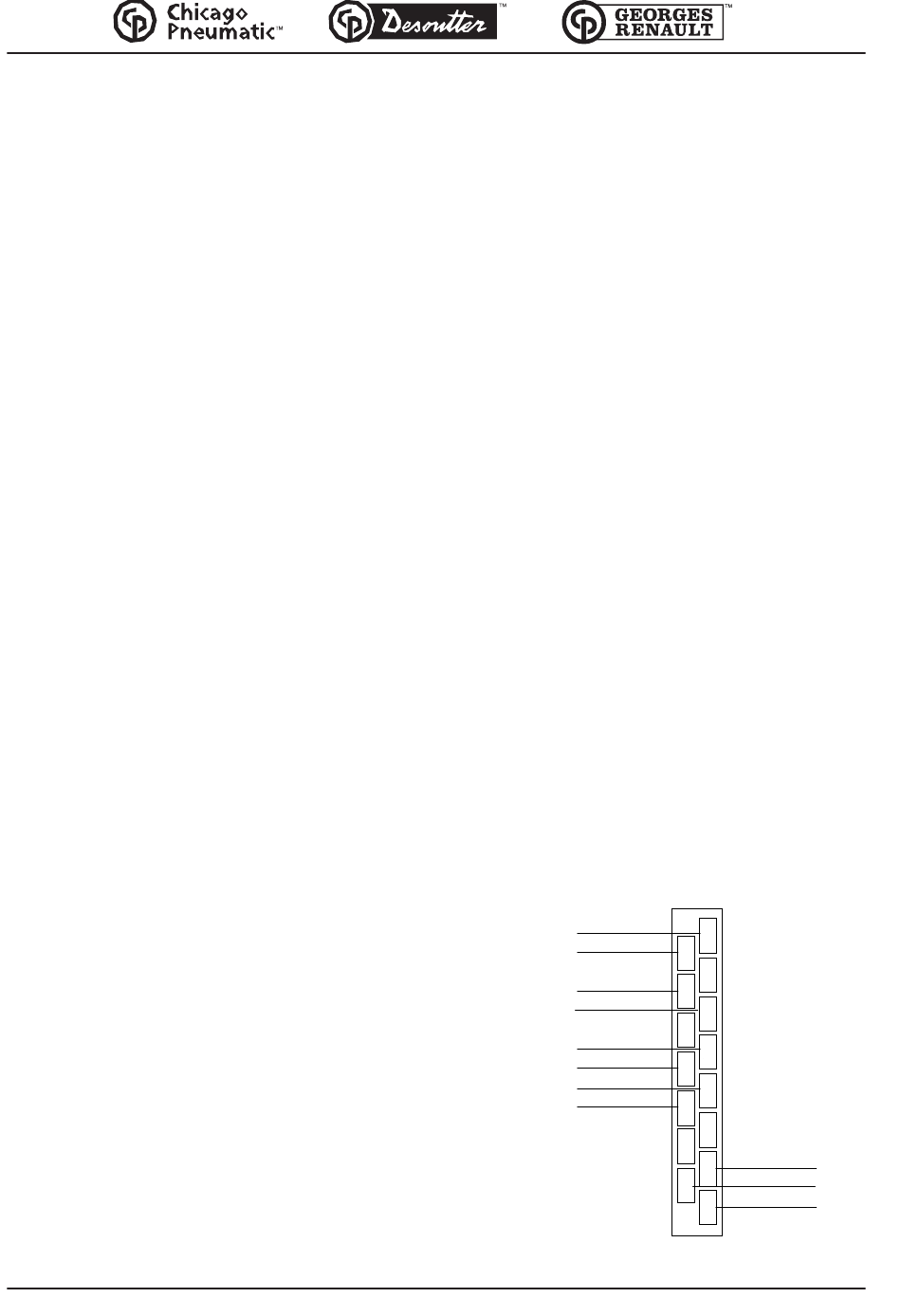

Raccordements:
- 18 -
D
Z
04
0v(+5v)
06
08
+2 4v
10
0v(24v)
12
14
+1 5v
16
0v(+15v)
18
0v(-15v)
20
-15v
22
24
26
28
30
M asse cha ssis
32
6159931900-05
V INPUT
V INPUT
