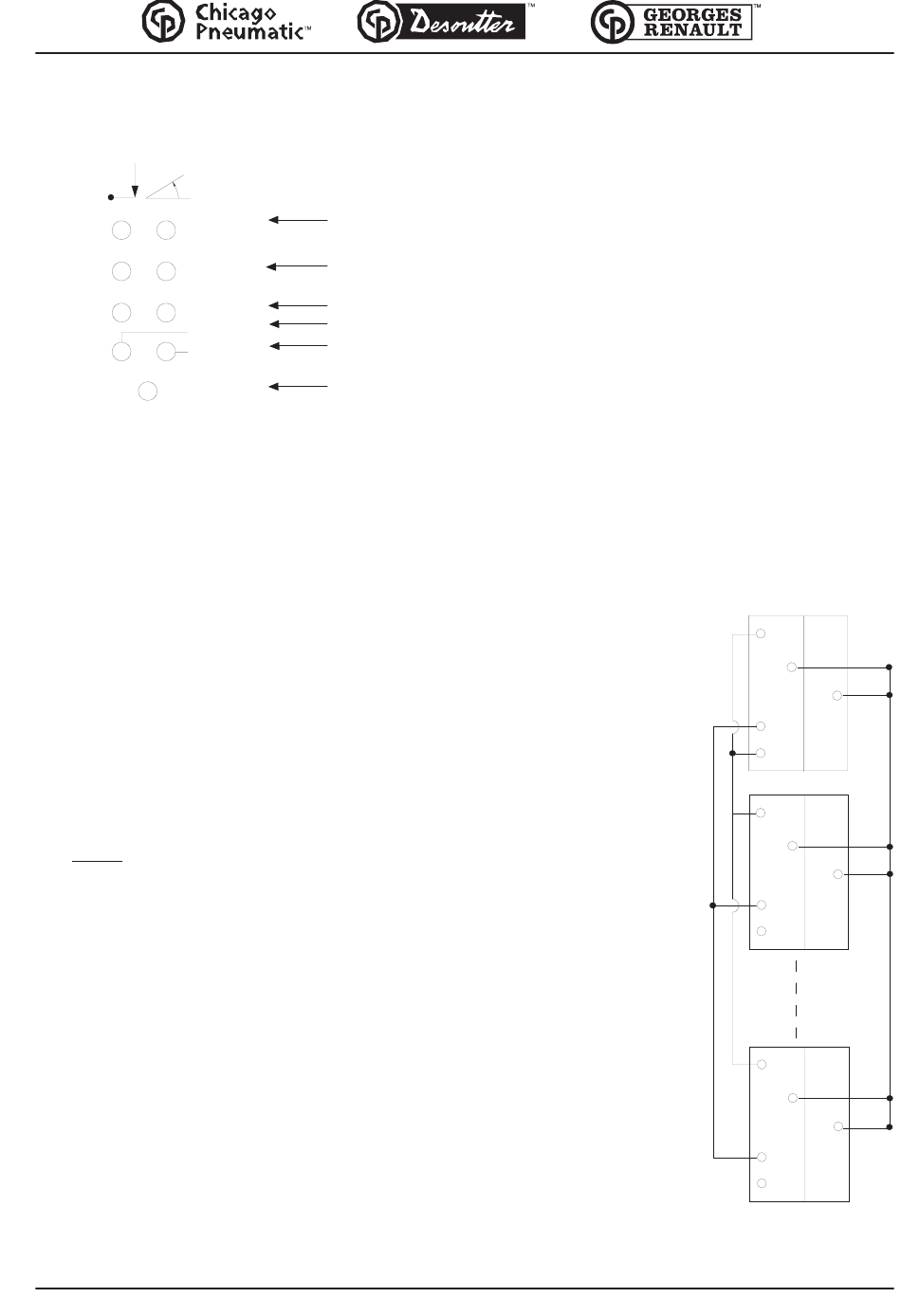

3.5 - Voyants MODCVI
Pour chacune des voies, les voyants situés en face avant indiquent les messages suivants :
=
M A X
O K
M I N
R E A D Y
O N
N O K
4 - SYNCHRONISATION DE PLUSIEURS MODCVI
Pour synchroniser plusieurs MODCVI, il faut tout d'abord relier les
signaux "synchro" de tous les modules et dans un deuxième temps,
programmer la phase "Attente synchro" (cf. manuel opérateur CVIPC)
pour synchroniser :
- les phases de plusieurs modules si le mode de fonctionnement est
synchrone.
- les phases de plusieurs broches si le mode de fonctionnement est
asynchrone.
Attention : les 0 Volts des connecteurs Entrées/Sorties de chaque coffret
sont connectés entre eux.
Tous les autres signaux (numéro de cycle, marche, ...) doivent être connec-
tés à chaque module.
MODCVI & MULTICVI
couple et angle au-dessus de la tolérance maximum
couple et angle dans tolérances
couple et angle en-dessous tolérance minimum
module prêt à fonctionner
marche moteur
erreur autre que couple et angle hors tolérances
(exemple : arrêt DCY pendant le cycle)
- 19 -
Connexion entre coffrets
3
9
M O D C V I 1
1 5
1 6
0 V
3
9
M O D C V I 2
1 5
1 6
3
9
M O D C V I n
1 5
1 6
6159931900-05
2 6
2 6
2 6
