Deltapilot S FMB70

Principe de mesure

Endress+Hauser
Sortie
4 à 20 mA avec protocome HART superposé, PROFIBUS PA ou FOUNDATION Fieldbus
Options
• Membrane de process revêtue or/rhodium
• Certificat de réception 3.1
• Agrément 3A et EHEDG
• Module mémoire HistoROM®/M-DAT
• Boîtier séparé
Spécificités
• Résistance absolue aux condensats grâce à la cellule CONTITE
• Flexibilité maximum grâce à la construction modulaire
• Nettoyage spécial du transmetteur pour éliminer les substances perturbant le mouillage des
peintures, pour une utilisation en atelier de peinture

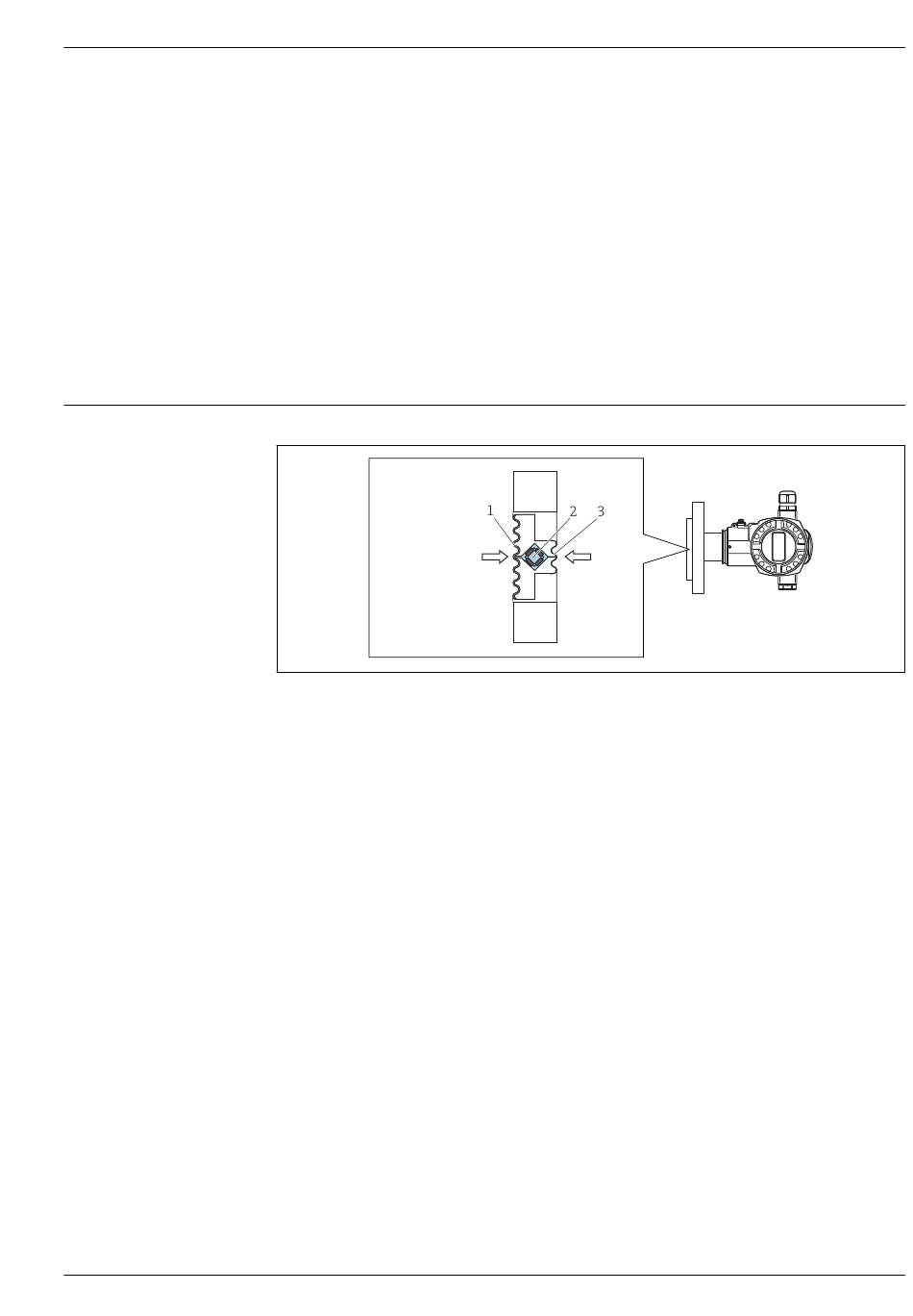

Cellule de mesure CONTITE
p = p + p
atm
1 Membrane de process
2 Elément de mesure
3 Membrane arrière de la cellule de mesure CONTITE™
P Pression atmosphérique
atm
P Pression hydrostatique
hydr.
En raison de son poids, une colonne de liquide crée une pression hydrostatique. Si la densité est
constante, la pression hydrostatique dépend uniquement de la hauteur h de la colonne de liquide. La
cellule de mesure CONTITE™, qui fonctionne selon le principe du capteur de pression relative,
constitue le coeur du Deltapilot S. Contrairement aux capteurs de pression relative traditionnels,
l' é lément de mesure (2) dans la cellule de mesure CONTITE™ est entièrement protégé entre la
membrane de process (1) et la membrane arrière (3).
Avantages :
• Grâce à cet élément de mesure entièrement fermé (clos), la cellule de mesure CONTITE™ est
totalement insensible à la condensation et aux gaz agressifs. La pression appliquée est transmise
de la membrane de process à l' é lément de mesure par une huile sans aucune perte de pression.
• La température au capteur est mesurée par le pont de résistance dans la cellule de mesure.
L' é lectronique compense n' i mporte quelle erreur de mesure résultant de variations de température.
• Une fonction de linéarisation avec 32 points max., basée sur un tableau saisi manuellement ou de
manière semi-automatique ou encore par schématisation des cuves, peut être activée sur site ou à
distance. Cette fonction permet, par exemple, de mesurer dans des unités techniques spécifiques et
de délivrer un signal de sortie linéaire pour des cuves cylindriques couchées ou des réservoirs avec
fond conique.
™
p
hydr. atm
TM hermétiquement fermée
A0027095
9
