- Page 1 KNX A3-B2 Module de commande d’entraînement de porte Numéro d'article 70391 Installation et réglage...
-
Page 3: Table Des Matières
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Allemagne Module de commande d’entraînement de porte KNX A3-B2 • à partir de la version logicielle 1.00, ETS version 1.0 Version: 17.12.2019 • Sous réserve de modifications techniques. Sous réserve d’erreurs. - Page 4 Explication des symboles L’installation, le contrôle, la mise en service et le dépannage de l’appareil sont strictement réservés aux électriciens qualifiés. Le présent manuel est régulièrement modifié et adapté aux versions les plus récentes du logiciel. La version des modifications (version du logiciel et date) est indiquée en pied de page de la table des matières.
-
Page 5: Description

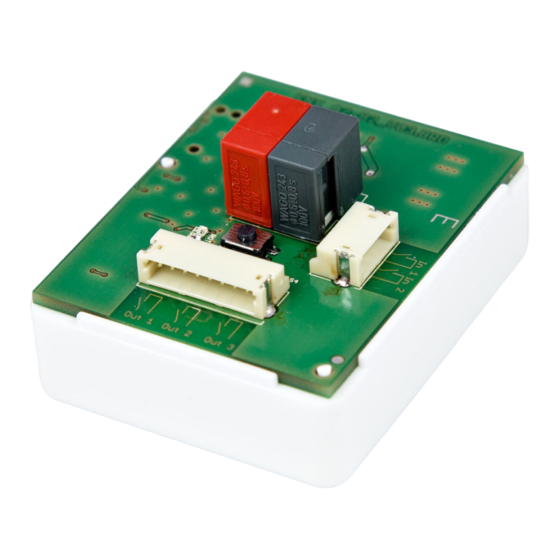

Description Description Le Module de commande d’entraînement de porte KNX A3-B2 a trois sorties pour la commande de porte et deux entrées binaires. Fonctions : • 3 sorties pour entraînement de porte (mode à impulsions ou homme-mort) • 2 entrées binaires pour les fonctions de bus interrupteur, commutateur, persienne, volet roulant, store d'extérieur, fenêtre, variateur, transmetteur de... -
Page 6: Installation Et Mise En Service
à cet effet. La société Elsner Elektronik décline toute responsabilité pour d’éventuelles modificati- ons des normes et standards appliqués après la date de parution du présent manuel. -
Page 7: Montage
Pour connecter les sorties, utilisez le câble de raccordement à 8 fils fourni, pour le rac- cordement des entrées binaires, le câble à 4 fils. Les câbles peuvent être prolongés jusqu'à 5 m. Module de commande d’entraînement de porte KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques. -
Page 8: Informations Sur Le Montage Et La Mise En Service
ETS en écrasant l’adresse 15.15.250 ou en réalisant la pro- grammation en appuyant sur le bouton-poussoir de programmation. Module de commande d’entraînement de porte KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques. -
Page 9: Protocole De Transmission
Sortie L CT valeur 8 bits Entrée 1 Transmetteur de Sortie 9.001 L CT valeur Température Entrée 1 Transmetteur de Sortie 9.004 L CT valeur Luminosité Torantriebs-Steuerungsmodul KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques. -
Page 10: Réglage Des Paramètres
Définit Ouverture/Fermeture/Arrêt ou le mode à impulsions. Si une porte est raccordée à chaque sortie (commande à un bouton), sélectionnez le mode à impulsions ou mode homme-mort. Torantriebs-Steuerungsmodul KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques. - Page 11 Lors de la réception « Sortie 3 - Impulsion » rien avec valeur d’objet = 0 Lors de la réception « Sortie 3 - Impulsion » Sortie 3 impulsion avec valeur d’objet = 1 Torantriebs-Steuerungsmodul KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques.
-
Page 12: Entrée 1 / 2
• Store • Fenêtre • Variateur • Transmetteur de valeur 8 bits • Transmetteur de valeur de température • Transmetteur de valeur de luminosité • Scènes Torantriebs-Steuerungsmodul KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques. - Page 13 Si l'entrée de commande d'un moteur est utilisée par le bus, vous choisissez la foncti- on de bus "Jalousie", "Store" ou "Fenêtre" et fixez la fonction de touche et le mode de commande. Fonction Jalousie / Stores / Fenêtre Torantriebs-Steuerungsmodul KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques.
- Page 14 En envoyant une valeur de température, on peut, par exemple, modifier la valeur de consigne d'une régulation de température. Fonction Encodeur de valeur de température Température par 0,1°C -300...800; 200 Torantriebs-Steuerungsmodul KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques.
-
Page 15: Modes De Commande Pour Commande Moteur
"brièvement" et "longtemps" et l'intervalle de répétition se règlent individuellement. Mode de commande Standard inversé Comportement à l'appui de touche : court = haut/bas long = stop/pas Torantriebs-Steuerungsmodul KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques. - Page 16 0 s... • 3 s; 2 s Dispositif de l'homme mort : Le moteur se déplace dès qu'on actionne sur la touche et s'arrête quand on relâche la touche. Torantriebs-Steuerungsmodul KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques.
- Page 17 Dispositif de l'homme mort Comportement à l'appui de touche : Appui sur la touche = Commande de montée ou de descente Relâchement de la touche = Commande d'arrêt Torantriebs-Steuerungsmodul KNX A3-B2 Version : 17.12.2019 • Sous réserve d'erreurs et de modifications techniques.
