COD. 1257028-F / 1.1
SÉLECTEUR D'ENTRÉES
Nº Option
Position supérieure – ON (option par défaut)
1 (STOP)
Bouton d'arrêt non connecté
2 (SEC.CL.)
Contact de sécurité de fermeture non connecté
3 (SEC.OP.)
Contact de sécurité d'ouverture non connecté
JUMPERS SÉLECTEURS D'OPTIONS
JP1
Déconnexion du canal piétonnier de la carte réceptrice à brancher (si l'on
utilise une RACK+DCS monocanal, il est nécessaire de couper ce jumper)
JP2
Déconnexion de la radio intégrée (en cas d'utilisation d'une carte réceptrice à
brancher, le jumper coupé offre une plus grande portée)
VOYANTS LUMINEUX
Fonction
Indique
POWER
Alimentation
SAFETY
Alerte de fonctionnement (voir tableau)
ERROR
Défaut de fonctionnement (voir tableau)
TIMER PROG.
Mode programmation de manœuvre
RADIO PROG.
Mode programmation radio
BOUTONS POUSSOIRS
Poussoir
Couleur
START
Noir
TIMER PROG.
Bleu
RADIO PROG.
Rouge
TEMPORISATIONS
Réglage
Fonctionnement moteurs
Attend fermeture automatique
PROGRAMMATION
· Si un arrêt est effectué pendant la programmation, l'armoire de commande quitte
automatiquement le mode de programmation par sécurité.
· Avant d'entamer une quelconque programmation de manœuvre, il convient de bien sélectionner
les options correspondantes (sélecteur d'options, sélecteur d'entrées et jumpers sélecteur d'options),
ainsi que les éléments de sécurité éventuellement connectés.
· On peut effectuer la programmation de la manœuvre indistinctement via le bouton TEST / START
ou à travers un émetteur préalablement programmé.
· En mode de programmation, si 30 secondes s'écoulent sans activité, l'appareil quitte le mode de
programmation et la led TIMER PROG. s'éteint.

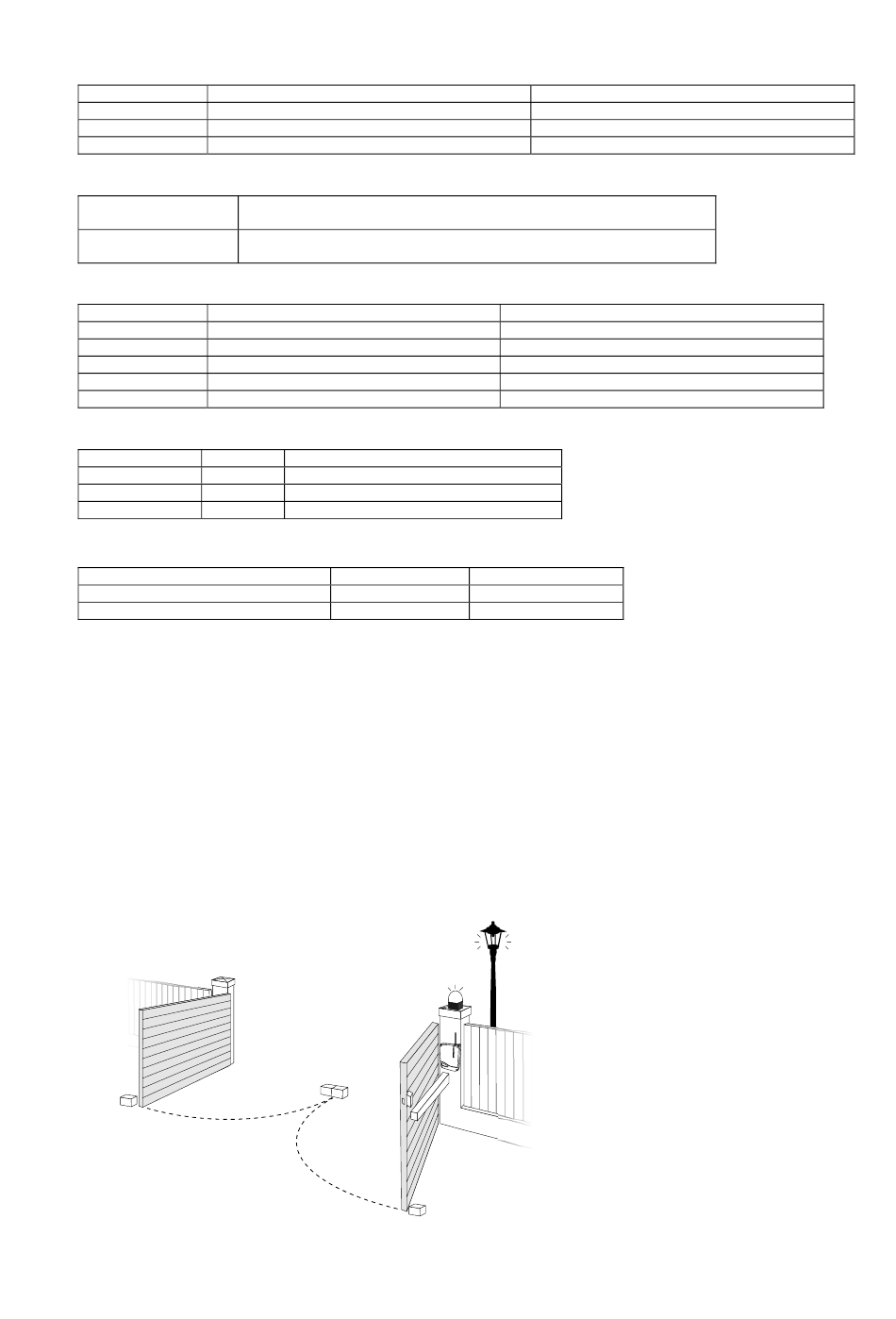

EXAMPLE DE INSTALLATION AVEC UNE PORTE
CONT-R20
Fonction
Alternatif
Début programmation de manœuvre
Début programmation émetteurs
Minimum
---
3s
4
Position inférieure – OFF
Bouton d'arrêt connecté
Contact de sécurité de fermeture connecté
Contact de sécurité d'ouverture connecté
État par défaut
Normalement allumé
Normalement éteint
Normalement éteint
Normalement éteint
Normalement intermittent
Maximum
32000 pulses
10min
