jcm-tech IP-12 Manuel De L'utilisateur

Masquer les pouces
1
2
3
4
5
6
7
8
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
SOMMAIRE
Sommaire ............................................................................................................................ 1
Informations et recommandations .................................................................................... 2
Caractéristiques techniques .............................................................................................. 2

1)
IP-12 ............................................. 2

2)
PROTECTION .............................. 2
Raccordement des modules IP-EXT4 ............................................................................... 4
Raccordement d'une gâche à rupture de courant et d'une ventouse électromagnétique
fonctionnant par manque de courant ............................................................................... 5
Raccordement d'une gâche standard à émission de tension ........................................ 6
Raccordement de la centrale IP-12 au réseau Ethernet .................................................. 6
Installation du dongle DOMOS .......................................................................................... 7
Fonctions des bornes ........................................................................................................ 8
Utilisation des boutons reset ............................................................................................ 8

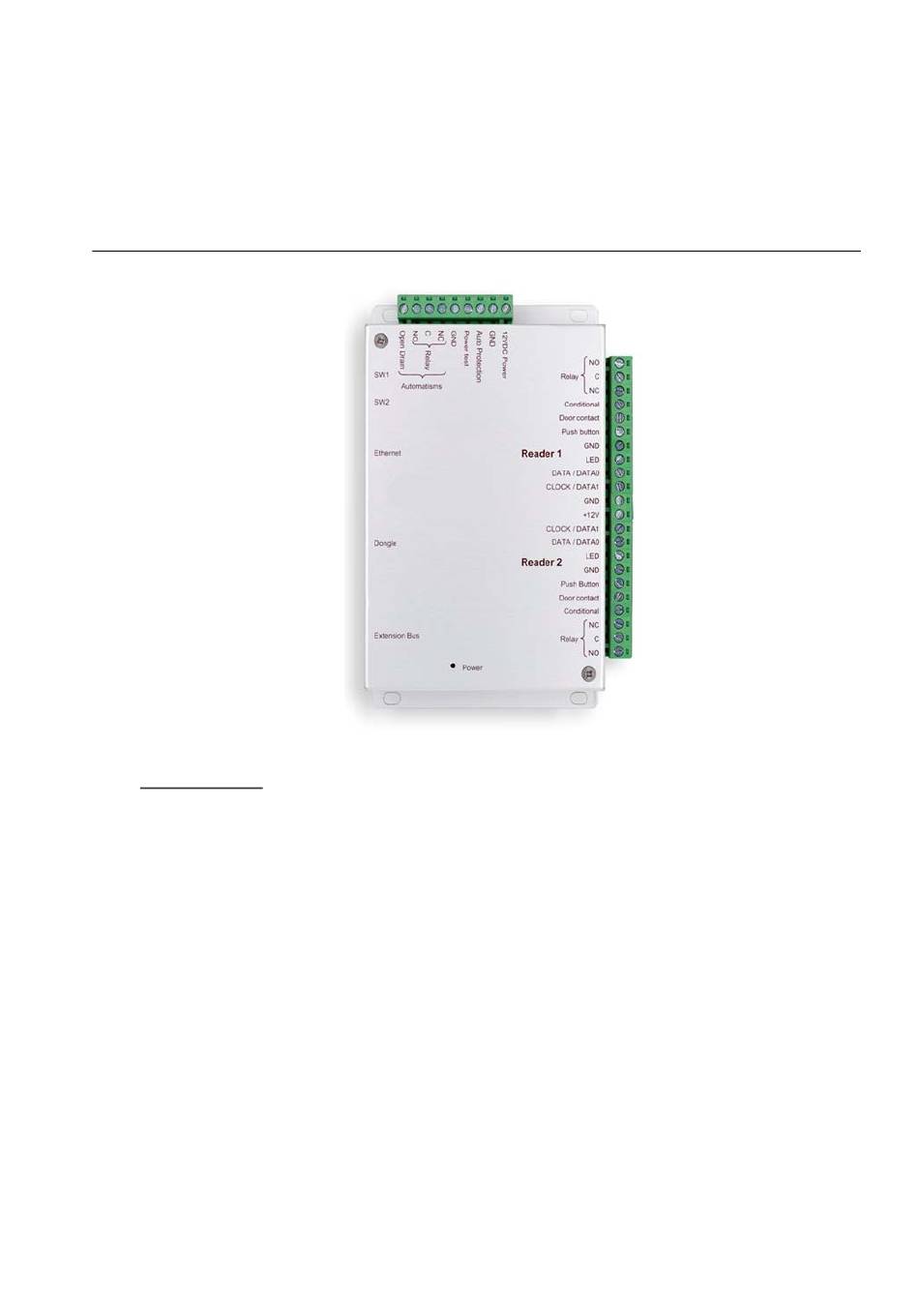

1247064_Manuel de l'utilisateur_Rev1.0_IP-12
Manuel de l'utilisateur


IP-12
Page 1/8

Publicité

Table des Matières
loading

Manuels Connexes pour jcm-tech IP-12

Sommaire des Matières pour jcm-tech IP-12

  • Page 1: Table Des Matières

    ................5   Raccordement d’une gâche standard à émission de tension ........6   Raccordement de la centrale IP-12 au réseau Ethernet ..........6   Installation du dongle DOMOS ..................7   Fonctions des bornes ......................8  ...

  • Page 2: Informations Et Recommandations

    électriques ou d’incendie. Avant d’effectuer l’installation, lire la notice technique et respecter les préconisations de montage du produit. CARACTÉRISTIQUES TECHNIQUES 1) IP-12 Consommation maximale ......300 mA Tension d’alimentation ........ 9 – 14VDC Poids avec le boîtier ........150g Dimensions du boîtier .........

  • Page 3: Raccordement D'un Dispositif Utilisant Le Protocole Wiegand Ou Clock&Data

    RACCORDEMENT D’UN DISPOSITIF UTILISANT LE PROTOCOLE WIEGAND OU CLOCK&DATA WIEGAND : o Lecteurs de proximité (HID, STID, DESTEIR, INDALA, …) o Claviers (XPR, …) o Lecteurs biométriques (SAGEM, …) o Récepteurs radio (TECHNO EM, …) o DALLAS (via interface) CLOCK & DATA : DATA0 / DATA o Lecteurs de piste magnétique DATA1 / CLOCK...

  • Page 4: Raccordement Des Modules Ip-Ext4

    RACCORDEMENT DES MODULES IP-EXT4 IP-12 IP-EXT4 Jusque 10 modules par RS485 VERSO Vous pouvez également utiliser les borniers A et B des modules IP-EXT4 pour raccorder votre bus RS485. Information : 2 fils (2 paires recommandées) Distance max : 750m Type de câble : 0,6mm (SYT conseillé)

  • Page 5: Raccordement D'une Gâche À Rupture De Courant Et D'une Ventouse Électromagnétique Fonctionnant Par Manque De Courant

    RACCORDEMENT D’UNE GÂCHE À RUPTURE DE COURANT ET D’UNE VENTOUSE ÉLECTROMAGNÉTIQUE FONCTIONNANT PAR MANQUE DE COURANT Diode anti-retour Alimentation +12V 0V Attention : Afin d’éviter tous dysfonctionnements aléatoires qui viendraient perturber la bonne utilisation du système due à des courants de retour, il est impératif d’utiliser et de raccorder les diodes anti-retour livrées avec la centrale suivant le schéma de câblage ci-dessus.

  • Page 6: Raccordement D'une Gâche Standard À Émission De Tension

    RACCORDEMENT DE LA CENTRALE IP-12 AU RÉSEAU ETHERNET Câble croisé Câble droit Câble droit Chaque centrale IP-12 possède une adresse IP. Cette adresse est inscrite sur une étiquette collée sur le boitier de la centrale. 1247064_Manuel de l’utilisateur_Rev1.0_IP-12 Page 6/8...

  • Page 7: Installation Du Dongle Domos

    Pour configurer une adresse IP différente, vous pouvez utiliser le menu « Détection automatique » de DOMOS. Pour cela, procéder comme suit : • Après avoir créé votre installation, au premier lancement, DOMOS vous propose de créer une nouvelle cen- trale •...

  • Page 8: Fonctions Des Bornes

    FONCTIONS DES BORNES Switch reset 1 Travail Commun Repos Switch reset 2 Entrée sous condition Contact de porte Bouton poussoir Réseau Ethernet DATA / DATA0 CLOCK / DATA1 +12V CLOCK / DATA1 Dongle DATA / DATA0 Bouton poussoir Contact de porte Entrée sous condition Bus d’extension Repos...
