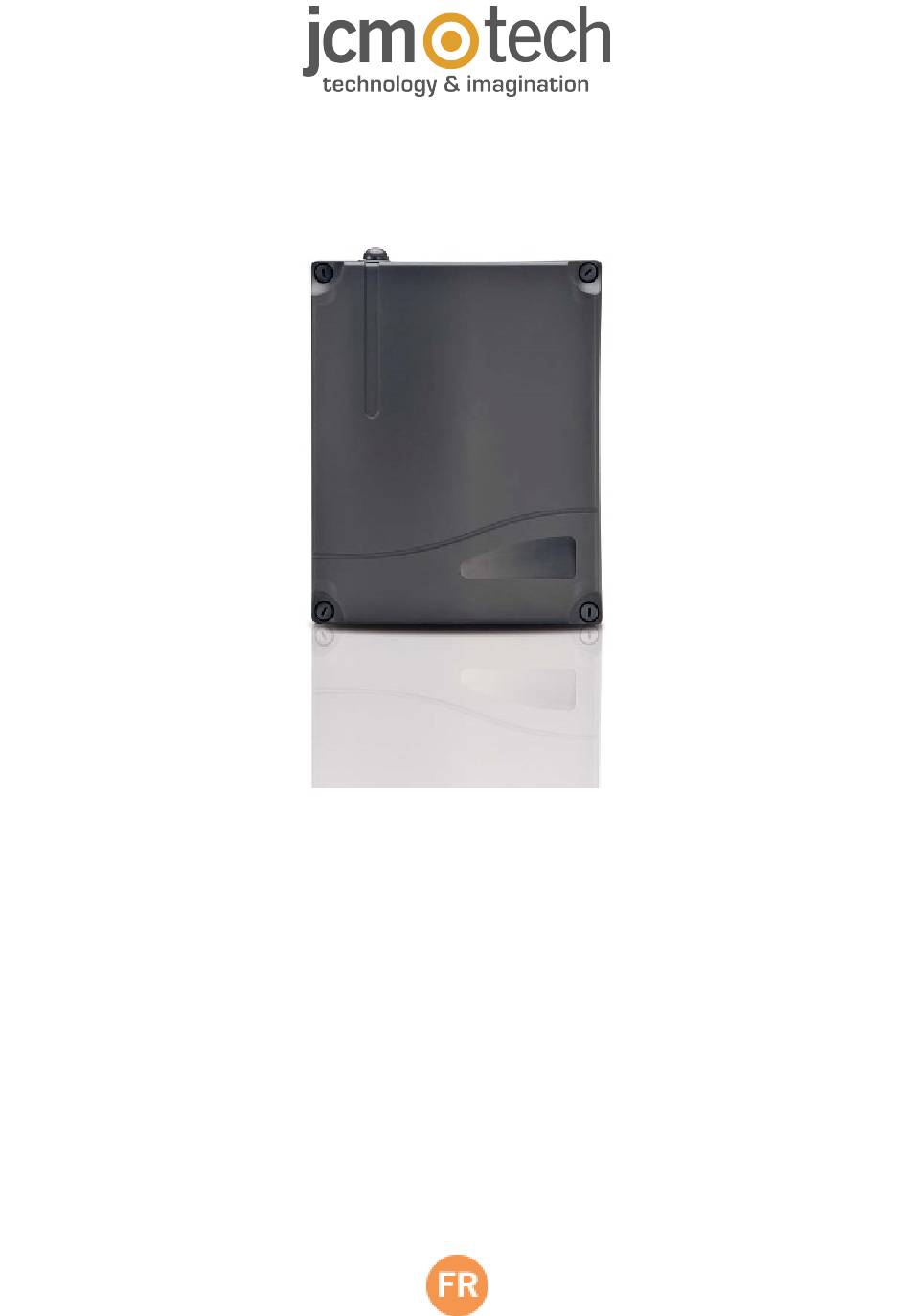

- Page 1 CONT-R15 Manuel de l’utilisateur...
-
Page 2: Table Des Matières
Index Description générale Connexion Caractéristiques techniques Installation Fixation de la boîte (seulement version avec boîte) Considérations importantes pour la mise en marche Fonctionnement Fonction recherche de référence Fonction contrôle de manœuvre de la porte avec minuterie externe Fonction Back Jump Sélecteur d'options Sélecteur d'entrées Voyants lumineux... -
Page 3: Description Générale
Description générale Armoire de commande destinée au contrôle de moteurs à 24 Vdc pour portes de garage sectionnelles, basculantes, battantes et coulissantes à usage résidentiel et collectif. Principales prestations: Autoprogrammation, arrêt pour consommation, récepteur incorporé / à brancher, entrée de barre palpeuse de sécurité résis- tive, entrée d’encodeur (capteur hall), début de manœuvre à... -
Page 4: Caractéristiques Techniques
Caractéristiques techniques Paramètre Valeur Alimentation de l’armoire 0-12-24Vac Transformateur 0-12-24Vac / 100VA ou 150VA Récepteur Intégré 868,35MHz 15 codes Carte réceptrice à brancher (433,92 (deux canaux) / 868,35 MHz) et Cartes en option carte de signalisation / scintillement Sortie dispositif de sécurité 24V ac / 400mA Température de fonctionnement De -20ºC à... -
Page 5: Fonctionnement
Fonctionnement contact normalement ouvert pour ouvrir et fermer. Ouvre la première fois qu’on l’actionne, interrompt la manœuvre la deuxième fois (si la fin de course Alternatif (START) n’est pas atteinte), et ferme la troisième. Si on l’actionne durant la manœuvre de fermeture, la manœuvre s’interrompt et s’inverse contact normalement fermé. -
Page 6: Sélecteur D'options
Sélecteur d'options Nº d’option Position supérieure – ON Position inférieure – OFF Programmation manuelle (option 1 (AUTO PROG) Autoprogrammation par défaut) Ne ferme pas automatiquement 2 (AUTO CLOSE.) Ferme automatiquement (option par défaut) Ne permet pas l’inversion à Permet l’inversion à l’ouverture via 3 (NON STOP ON OPENING) l’ouverture via radio radio (option par défaut) -
Page 7: Jumpers Sélecteurs D'options
Jumpers sélecteurs d'options Déconnexion de la radio intégrée (en cas d’utilisation d’une carte réceptrice à brancher, le jumper coupé offre une plus grande portée) Déconnexion du canal piétonnier de la carte réceptrice à brancher (si l’on utilise une RACK+DCS monocanal, il est nécessaire de couper ce jumper) Sélectionne si la programmation est réalisé... -
Page 8: Programmation
Programmation •Si un arrêt est effectué pendant la programmation, l’armoire de commande quitte automatiquement le mode de pro- grammation par sécurité. •Avant d’entamer une quelconque programmation de manœuvre, il convient de bien sélectionner les options correspondantes (sélecteur d’options et sélecteur d’entrées), ainsi que les éléments de sécurité éventuellement connectés. •On peut effectuer la programmation de la manœuvre indistinctement via le bouton TEST / START ou à... -
Page 9: Configuration Des Paramètres Depuis Le Programmateur
Appuyer sur le bouton de programmation pendant plus de 10 secondes jusqu’à ce que la led safety (ou error selon le modèle) clignote. Relâcher le bouton de programmation. À ce moment, la led safety (ou error) clignotera un nombre de fois qui peut varier de 1 à... -
Page 10: Fonctionnement Du Récepteur
Fonctionnement du récepteur Lorsqu’il reçoit un code, l’appareil vérifie si ce dernier est en mémoire, en activant le relais correspondant. Programmation manuelle Programmation normale Appuyer sur le bouton de programmation RADIO PROG pendant 1 s : le voyant lumineux de programmation RADIO PROG s’allume et l’appareil émet un signal sonore. -
Page 11: Suppresion De Codes (Reset Total)
Suppresion de codes (Reset total) En mode de programmation, maintenir enfoncé le bouton de programmation et réaliser un pont sur le cavalier de réinitialisation “MR” pendant 3 s. L’appareil émet 10 signaux sonores d’avertissement, puis d’autres signaux à fréquence plus rapide, indi- quant que l’opération a été... -
Page 12: Dépannage
Données réglementaires Déclaration de conformité UE JCM TECHNOLOGIES, S.A. déclare que le produit CONT-R15 lorsqu'il est utilisé en conformité, satisfait aux exigences fon- damentales de la RED Directive 2014/53/UE et de la Directive de Machines 2006/42/CE; et avec la Directive RoHS 2011/65/UE.
