Sommaire des Matières pour jcm-tech INTEGRA

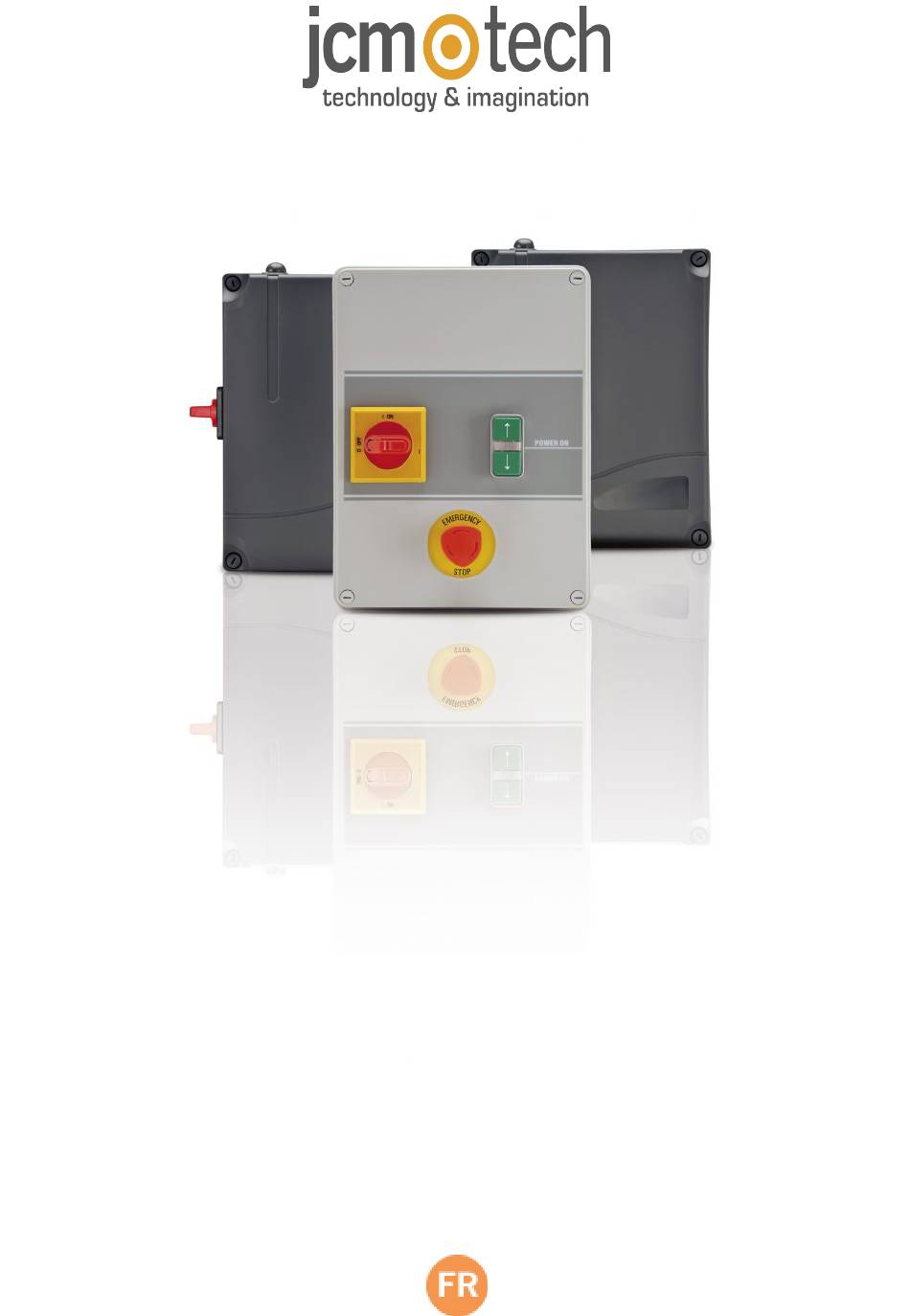

- Page 1 Manuel de l’utilisateur INTEGRA...
-
Page 2: Table Des Matières
Index Maintenance Consignes de sécurité importantes pour l'installation Consignes de sécurité importantes pour l'emploi Utilisation de l'appareil Description générale Caractéristiques techniques Installation Fixation de la boîte Considérations importantes pour la mise en marche Fonctionnement *Fonction anti-intrusion Sélecteur d'options Sélecteur d'entrées Boutons poussoirs Temporisations Voyants lumineux... -
Page 3: Maintenance
Maintenance Consignes de sécurité importantes pour l'installation Couper l’alimentation avant d’effectuer toute manipulation sur l’appareil. •Avant d’installer le tableau, retirez toutes les cordes ou chaînes superflues et désactivez tout matériel non nécessaire à l’opération automatique, des serrures par exemple. •Avant d’installer le tableau, vérifiez que la porte se trouve en bon état mécanique, qu’elle est correctement équilibrée et qu’elle s’ouvre et se ferme correctement. -
Page 4: Description Générale

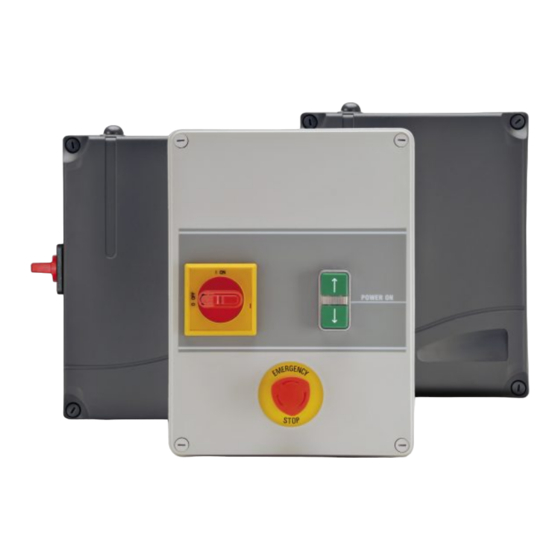

230V pour portes industrielles. Permet le fonctionnement en mode « Homme mort » à l’ouverture et à la fermeture, l’ouverture automatique et fermeture « Homme mort », le fonctionnement semi-automatique et le fonctionnement automatique. Con- nexion à programmateur portable. Caractéristiques techniques INTEGRA-ECO INTEGRA (modèle caisse standard) (modèle caisse industrielle) Alimentation de l’armoire... -
Page 5: Installation
Test pour les éléments de Bouton ouverture (NO Sortie 230Vac sécurité Commune pour le Test Commune sécurités Borne de terre des éléments de sécurité et la sortie 24Vac Sortie 24Vac Contact de sécurité de fermeture Borne de terre (NC) Commune boutons fin de Contact de sécurité... -
Page 6: Fonctionnement
Fonctionnement Contact normalement ouvert pour ouvrir. Si on l’actionne durant la manœuvre de fer- Ouverture meture, il s’arrête et ouvre (jusqu’à atteindre la fin de course). Agit en mode « Homme (OPEN) mort » si on le maintient enfoncé alors que l’option 3 du sélecteur d’options est activée. Contact normalement ouvert pour fermer. -
Page 7: Fonction Anti-Intrusion
Dispose d’un compteur de manœuvres et d’un nombre limite de manœuvres. Lors- Compteur de qu’elle atteint le nombre limite, l’armoire passe au fonctionnement homme mort et la manœuvres lampe POWER s’allume par intermittence (modèle INTEGRA uniquement). Sélecteur d'options Nº Option Position inférieure – OFF (option par défaut) Position supérieure –... -
Page 8: Sélecteur D'entrées
Autotest contact de sécu- STOP/SAFETY 3 scintillements rité ouverture Erreur de bande de sécu- 4 scintillements rité Autotest carte 5 scintillements RADIOBAND/RCS 6 scintillements Erreur de capteur Hall LAMP ( un modèle Ce clignote indiquant que la sécurité est activée INTEGRA) jcmtechnologies... -
Page 9: Voyants Lumineux D'entrées
Voyants lumineux d'entrées Fonction Indique État par défaut OPEN Fonctionnement ouverture Normalement éteint CLOSE Fonctionnement fermeture Normalement éteint START Bouton alternatif Normalement éteint TEMP Capteur température Normalement allumé STOP Bouton d’arrêt Normalement allumé FC.OP Fin de course d’ouverture Normalement allumé FC.CL Fin de course de fermeture Normalement allumé... -
Page 10: Cartes Optionnelles
Cartes optionnelles Carte réceptrice Agit sur le tableau par le biais d’émetteurs, de clés de proximité ou de cartes intelligentes de la même façon que le bouton alter- native. Si l’on travaille avec une carte réceptrice pour Homme mort (uniquement disponible en 868MHz) et que les options 2 et 3 du sélecteur sont sur ON, le canal 1 ouvre et le canal 2 ferme. -
Page 11: Régulation De Trafic (Avec Sélecteur* Sur On)
Régulation de trafic (avec sélecteur* sur ON) En activant cette option, la carte de feux de signalisation interprète le contact Alternatif comme “bouton-poussoir d’ouverture extérieur” et le contact d’Ouverture comme “bouton poussoir d’ouverture intérieur”. Tant que la porte reste fermée, elle ne réalise aucune signalisation. En recevant l’ordre d’ouverture, le contact du feu rouge intérieur et extérieur réalise un préavis clignotant de 3 secondes avant d’obéir à... -
Page 12: Données Réglementaires
Données réglementaires Déclaration de conformité UE Le fabricant JCM TECHNOLOGIES, S.A. déclare que le produit INTEGRA satisfait aux exigences fondamentales de la Direc- tive RED 2014/53/UE et de la Directive RoHS 2011/65/UE. Voir page web www.jcm-tech.com/fr/declarations-fr JCM TECHNOLOGIES, SA C/COSTA D'EN PARATGE, 6B...
