Sommaire des Matières pour jcm-tech DMS

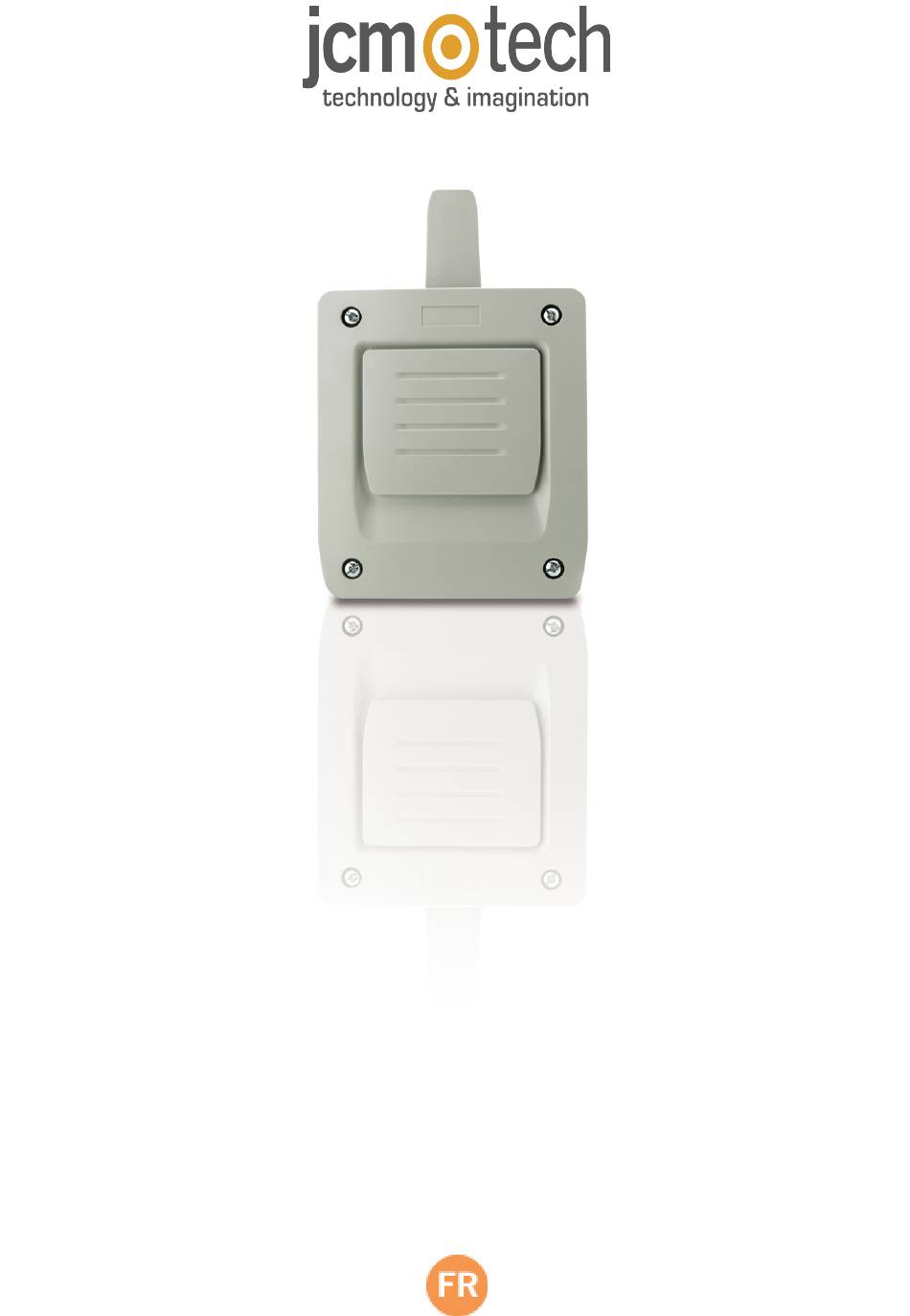

- Page 1 Manuel de l’utilisateur...
- Page 2 Description Détecteur magnétique de grande précision auquel on connecte une spire pour détecter la présence de véhicules (masses métalliques) dans une zone déterminée à l'avance. Applications principales : •Contrôle d'entrées/sorties de véhicules pour l'ouverture de portes de garage, de portes-palières, de barrières… •Détection de véhicules à...
- Page 3 Installation Installation de la spire •Creusez dans le sol un logement rectangulaire uniforme en suivant le tableau de dimensions correctes selon le nombre de spires, la profondeur du logement étant de 5 cm maximum. •Introduisez le câble tressé conducteur souple de 1,5 à 2 mm2 de section, autour de l'intérieur du rectangle jusqu'à ce que vous obteniez le nombre correct de spires (tours).
- Page 4 Installation du détecteur magnétique Fixer la partie postérieure du boîtier au mur au moyen des vis et chevilles fournies. Passer les câbles par la partie inférieure de l’appareil. Relier les câbles d’alimentation aux bornes du circuit imprimé, en suivant les indications de la plaque sérigraphiée. Refermer le couvercle de l’appareil à...
- Page 5 Réglage Pendant le réglage (10s), les leds rouges (ERREUR) et vert (RÉGLAGE) restent allumées. Elles s'éteignent lorsque le réglage est terminé. Si elles ne s'éteignent pas, elles indiquent une erreur dans le branchement des spires, de la manière suivante : •Led ERREUR et RÉGLAGE clignotantes.
- Page 6 Notas jcmtechnologies...
- Page 7 Notas jcmtechnologies...
- Page 8 •Le fabricant se réserve le droit de modifier les caractéristiques techniques des équipements sans préavis. Données réglementaires Déclaration de conformité UE Le fabricant JCM TECHNOLOGIES S.A. déclare que le produit DMS satisfait aux exigences fondamentales de la Directive RED 2014/53/UE et de la Directive RoHS 2011/65/UE. Voir page web www.jcm-tech.com/fr/declarations-fr...
