COD. 1257028-F / 1.1
5
Secondaire 0V ac Transformateur
6
Secondaire 12V ac Transformateur
7
Secondaire 24V ac Transformateur
8
Sortie 24V ac
9
Sortie 24V ac
10
Sortie moteur 1 24V dc
11
Sortie moteur 1 24V dc
12
Sortie moteur 2 24V dc
13
Sortie moteur 2 24V dc
14
Sortie pour électroserrures
15
Sortie pour électroserrures
16
Encodeur (+)
17
Encodeur (H1)
18
Encodeur (-)
19
Encodeur (H2)¡
20
Commune boutons poussoirs
21
Bouton arrêt (STOP) (NC)
22
Bouton alternatif (START) (NO)
23
Commune sécurités
24
Contact de sécurité de fermeture (NC) (SEC.CL)
25
Contact de sécurité d'ouverture (NC) (SEC.OP)
26
Contact lampe de signalisation clignotante
27
Contact lampe de signalisation clignotante
28
Contact éclairage de garage
29
Contact éclairage de garage
INSTALLATION
Il convient de réaliser toute intervention d'installation dans le tableau hors alimentation.

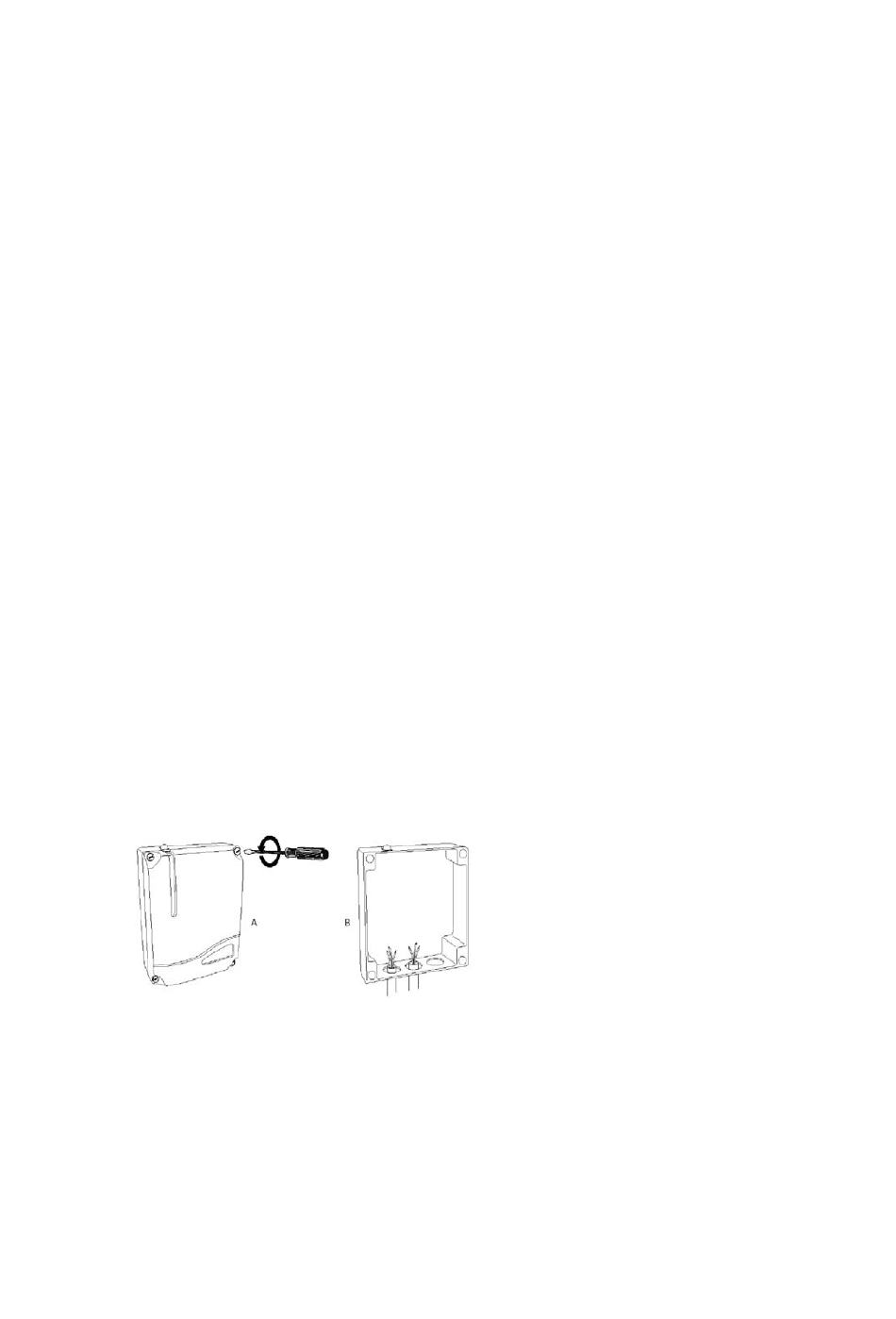

FIXATION DE LA BOÎTE (seulement version avec boîte)
· Pièces : couvercle frontal et boîtier.
· Dévisser les points de fixation. Passer les câbles dans les orifices inférieurs.
CONSIDÉRATIONS IMPORTANTES POUR LA MISE EN MARCHE
Si des inversions ont été effectuées, le tableau ajoute du temps afin d'assurer la fermeture de la
porte.
Il convient de connecter toute carte optionnelle avec le tableau hors alimentation.
FONCTIONNEMENT
Alternatif (START) : contact normalement ouvert pour ouvrir, arrêt et fermer. Ouvre la première
fois qu'on l'actionne, il s'arrête la deuxième fois qu'on l'actionne (jusqu'à atteindre la fin de course)
et ferme la troisième fois. Si on l'actionne durant la manœuvre de fermeture, la manœuvre
s'interrompt et s'inverse.
CONT-R20
2
