Espacements
Respectez l'espacement minimal ci-après afin de ne pas entraver la ventilation par convection de
l'appareil.
• Au-dessous au moins 10 cm
• Au-dessus au moins 10 cm
Position de montage
Nous recommandons la position de montage suivante :
Horizontale
Montage horizontal du châssis (rail DIN symétrique)
Pour les autres positions de montage, il se peut que la température maximale admissible soit
inférieure, voir chapitre "Caractéristiques techniques SCALANCE LPE9403 (Page 63)".
5.3
Montage sur rail symétrique
Montage
Remarque
Tenez compte de la position du verrou de fixation. À la livraison le verrou de fixation se trouve en
position de montage mural. Pour modifier la position du verrou de fixation, voir chapitre
"Modification de la position du verrou de fixation (Page 36)"

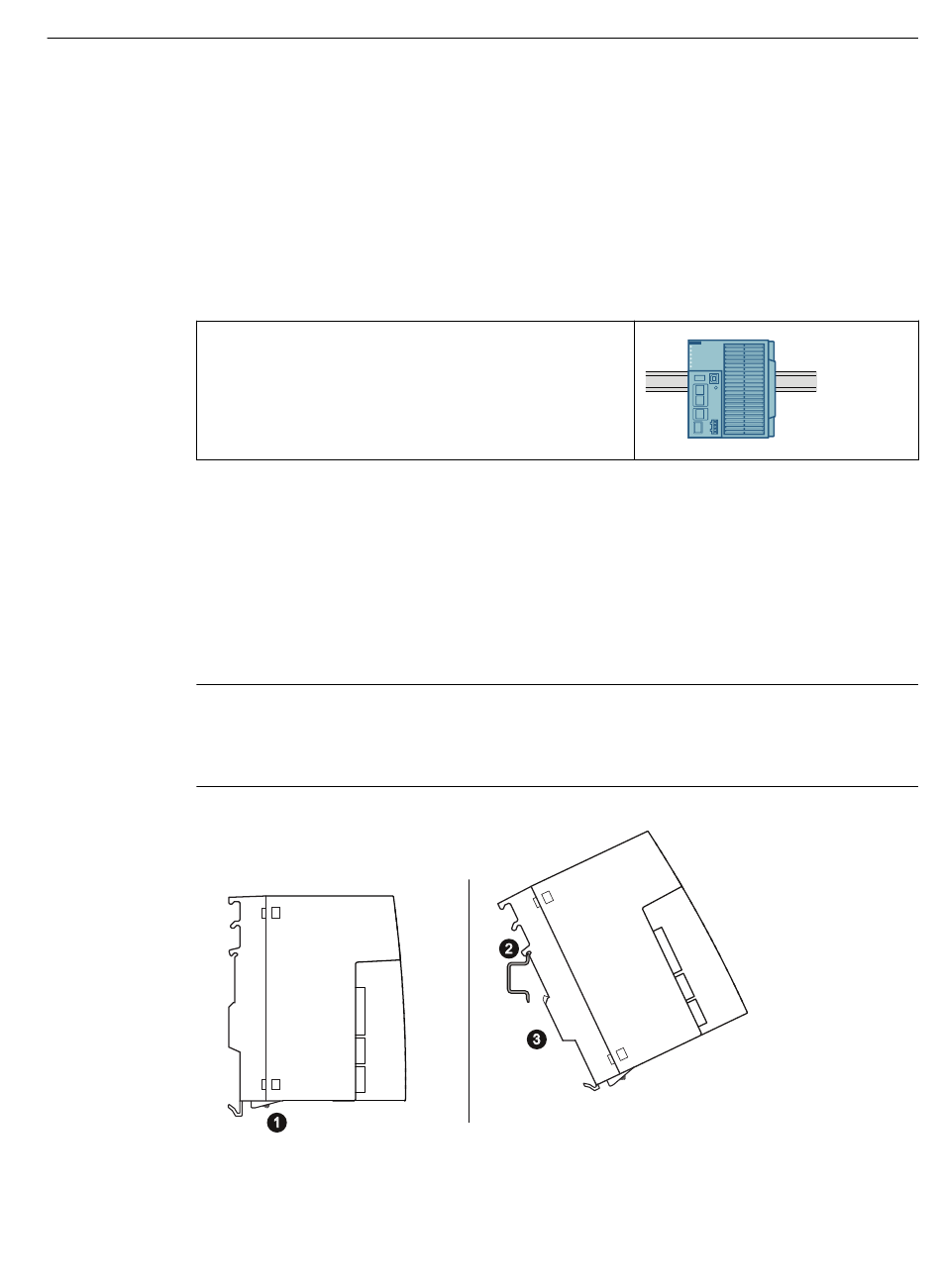

Figure 5-1
SCALANCE LPE
Instructions de service, 05/2022, C79000-G8977-C599-03
Montage sur rail DIN symétrique avec verrou de fixation en position de montage mural
Montage et démontage
5.3 Montage sur rail symétrique
31
