Endress+Hauser Cleanfit CPA472D Manuel De Mise En Service page 13

Cleanfit CPA472D
#
!
"
Endress+Hauser
3.3.2 Montage de la sonde sur le process
Danger !
En cas de projection de produit, il y a un risque de blessure due à la pression élevée, à la température
élevée ou aux produits chimiques.
Pour cette raison, portez gants, lunettes et vêtements de protection.
Remarque !
Vérifiez que le joint de la bride est correctement placé entre les brides.
1
5
M1
7
S1
3

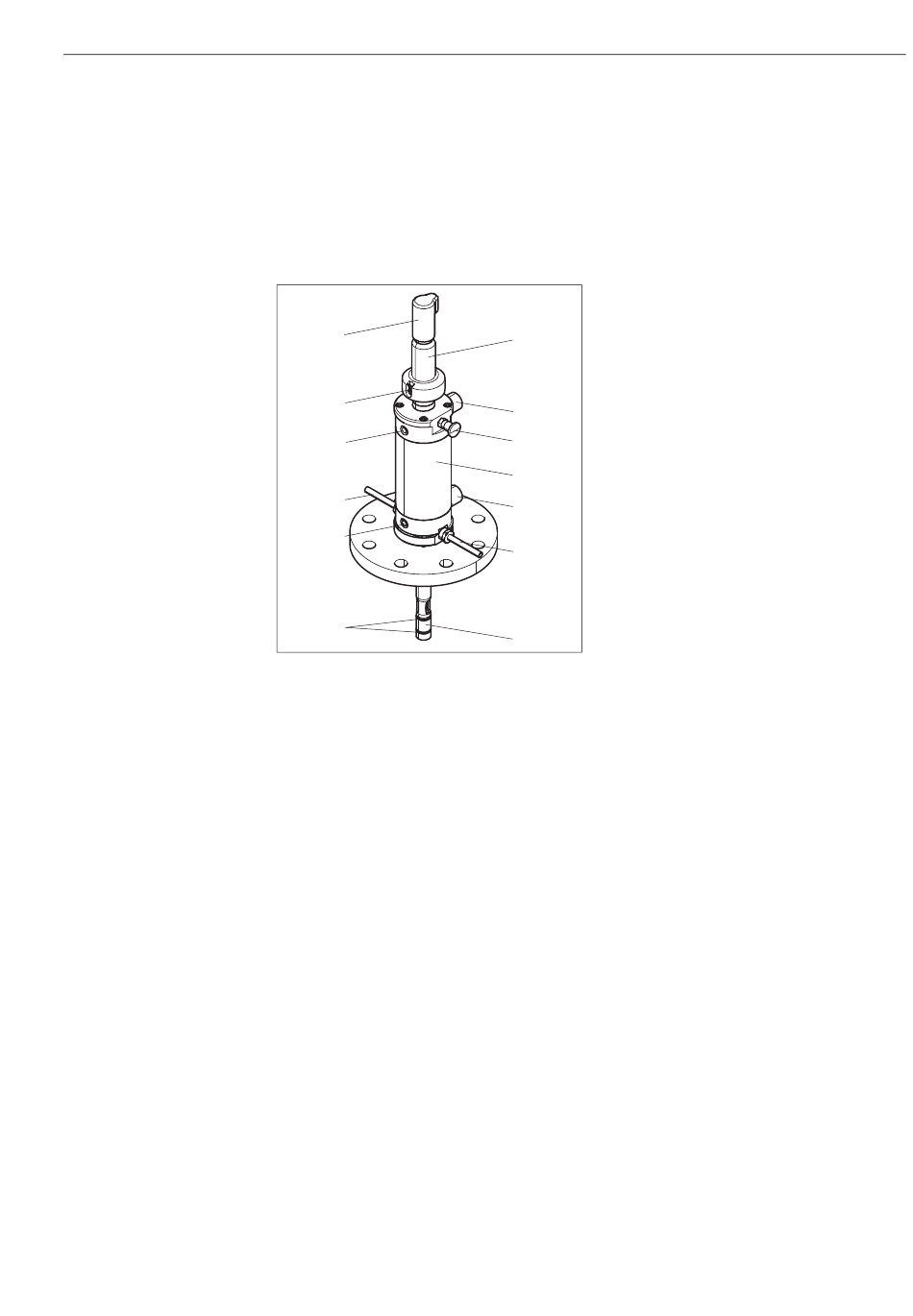

Fig. 8 : Actionnement pneumatique et fins de course
1) Fin de course pneumatique ou électrique, selon la version de sonde (voir Structure de commande)
1. Mettez la sonde en position "maintenance" (support du capteur inséré dans la sonde).
2. Montez le capteur (voir chapitre "Montage du capteur") pour que vous puissiez désactiver le
blocage de la position.
3. Fixez la sonde sur la cuve ou la conduite au moyen d'un raccord process.
4. Suivez les instructions des chapitres suivants pour raccorder l'air comprimé et l'eau de rinçage
(selon la version de la sonde).
3.3.3 Raccord pneumatique (en option)
Conditions préalables :
• Pression d'air de 5 à 6 bar (72,5 ... 87 psi)
• L'air doit être filtré (40 μm), exempt d'eau et de graisse.
• Pas de consommation permanente d'air
• Diamètre nominal des conduites d'air : 4 mm (0,16 ")
Attention !
Si la pression d'air risque de dépasser les 6 bar (87 psi) (également pics de pression de courte durée),
il convient de raccorder un réducteur de pression.
Nous recommandons d'utiliser également un régulateur pneumatique pour les faibles pressions. Le
démarrage de la sonde sera ainsi plus doux. Un tel régulateur est disponible comme accessoire (voir
chapitre "Accessoires").
M = Position mesure
S = Position maintenance
4
M1 Système pneumatique "sonde en position mesure"
M2 Fin de course "sonde en position mesure"
S1 Système pneumatique "Sonde en position maintenance"
S2 Fin de course "sonde en position maintenance"
S2
(voir chap. "Commande pneumatique")
6
1 Capuchon anti-projection
2 Cylindre de pression de la sonde
2
3 Joints, en contact avec le produit
4 Tube de rétraction
M2
5 Raccord PAL
6 Goupille d'arrêt
7 Raccords de rinçage Swagelok (en option)
7
8 Support de capteur (= guide d'électrode ou de capteur)
8
a0005339
Montage
1)
1
