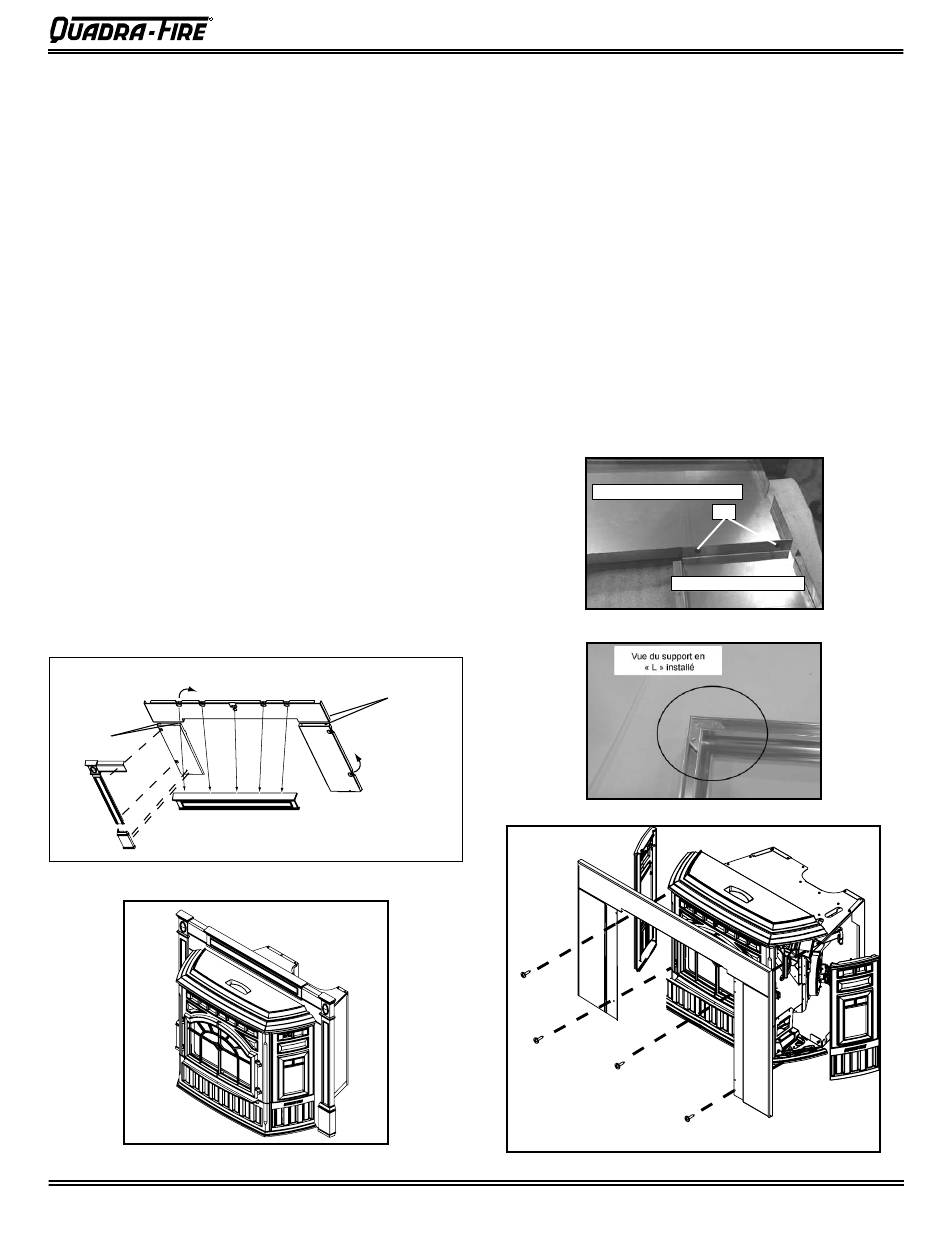

E. Panneau et garnitures en fonte
Pièces incluses dans le kit des panneaux : (2) panneaux
latéraux, gauche et droit, (1) dessus de panneau, (1) paquet
d'attaches.
Pièces incluses dans le kit de garnitures en fonte : (2)
pieds de garniture en fonte, gauche et droit, (1) en-tête de
garniture en fonte, (2) embases de garniture en fonte, gauche
et droite (1) paquet d'attaches.
Outils nécessaires : Tournevis électrique à tête cruciforme
1. Déballez le contenu du carton en faisant attention de ne pas
égratigner ou endommager les pièces de garniture en fonte.
2. Posez les panneaux face contre le bas sur une surface de
protection pour éviter d'égratigner la peinture.
3. Fixez les pieds au panneau supérieur au moyen des vis
fournies.
4. Courbez maintenant les languettes vers le bas contre la face
arrière du panneau, 5 en haut et 2 sur chaque pied. Laissez
les panneaux face contre le bas. Figure 19.1
5. Placez les pièces de garniture en fonte correspondantes
(2 pieds de garniture en fonte et 1 en-tête de garniture en
fonte) sous les panneaux, également face vers le bas.
6. Placez la rondelle fournie sur la languette et vissez la
garniture sur le panneau. Faites la même chose avec
toutes les languettes.
7. Vissez les embases en fonte.
8. Enlevez les parois en fonte gauche et droite de l'insert. Voir
page 18.
9. Glissez le panneau et la garniture par dessus l'insert pour les
mettre en place, de façon à ce que les languettes de montage
du panneau soient en face des fentes de l'insert.
2. Languettes
à courber illustrées
1. Vissez les
panneaux ensemble
3. Installez la garniture du haut en fonte
Figure 19.1
Figure 19.2 – Vue après assemblage
17.01.07
F. Panneau et garnitures de base
Pièces incluses dans le kit de panneaux et de garnitures :
(2) supports en cornière et vis de pression, (1) ensemble de
garniture comprenant 3 pièces, (2) panneau latéraux, (1)
panneau supérieur, (4) vis
Outils nécessaires : Tournevis électrique à tête cruciforme
1. Fixez le panneau supérieur aux panneaux latéraux
2. Assemblez la garniture au moyen des (2) supports
3. Enlevez les 2 parois en fonte et glissez la garniture
4.
1. Vissez les
panneaux ensemble
2. Languettes
à courber illustrées
Figure 19.5
7036-135B
Insert à granulés Mt. Vernon (AE)
au moyen des vis fournies. Figure 19.3
en cornière fournis. Figure 19.4.
assemblée sur les panneaux assemblés.
18.2 à la page 18.
Glissez soigneusement le panneau et la garniture
par-dessus l'insert pour les mettre en place, de
façon à ce que les trous correspondants du panneau
soient en face des trous de montage sur l'insert.
Fixez-la avec les vis fournies. Figure 19.5
Vue arrière du panneau supérieur
Vue arrière du panneau latéral
Figure 19.3
Figure 19.4
Illustré avec la garniture installée sur les panneaux
Voir fi gure
Vis
