socomec Interface RS232-RS485 Guide Rapide

QUICK START

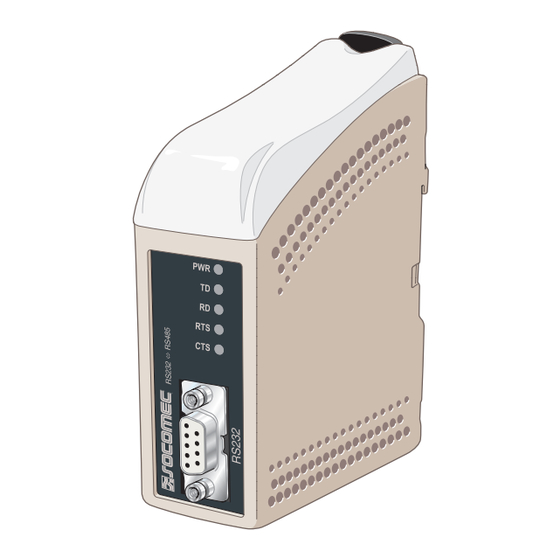

Interface RS232 <=> RS485
F
GB
Ce document va vous permettre d'installer rapidement
l'interface RS232 <=> RS485.
Cependant avant de vous lancer dans l'installation de ce
produit, sachez qu'il existe de nombreuses informations
qui ne sont pas évoquées dans ce guide de démarrage
express.
Nous vous invitons à prendre connaissance de la notice
que vous trouverez sur le CD joint avec le produit ainsi
que des outils d'aide à l'installation et à l'exploitation
sur le site www.socomec.com.
CONFIGURATION DES INTERRUPTEURS DIP / DIP SWITCH CONFIGURATION
>
S1
Configuration du débit des données / Selection of data rate
ON
S1 1200 bit/s
1 2 3 4 5 6 7 8
ON
S1 2400 bit/s
1 2 3 4 5 6 7 8
ON
S1 4800 bit/s
1 2 3 4 5 6 7 8
ON
S1 9600 bit/s
1 2 3 4 5 6 7 8
ON
S1 19.2 kbit/s
1 2 3 4 5 6 7 8
ON
S1 38.4 kbit/s
1 2 3 4 5 6 7 8
ON
S1 57.6 kbit/s
1 2 3 4 5 6 7 8
ON
S1 115.2 kbit/s
1 2 3 4 5 6 7 8
>
S2
Sur panneau inférieur , terminaison RS485/Below panel, RS485 termination
Terminaison et niveau de sécurité inactifs /
ON
No termination and fail-safe
1 2 3 4
ON Terminaison avec niveau de sécurité /
Termination with fail-safe (2-wire)
1 2 3 4
T+
T–
= Terminaison /
Termination
This document will enable you to quickly install the
RS232 <=> RS485 interface.
However, before you start to install the product, you
should be aware that there are a number of instructions
that do not appear in this quick start guide.
We recommend that you refer to the instructions given
on the CD supplied with this product, as well as the
help tools for installation and use found at
www.socomec.com.
S1
Sélection du nombre de bits / Selection of data format
S1
S1
S1
S1
Contrôle RTS ou flux de données /Selection of bus control
S1
S1
S1
Max 1200 mètres /
1200 meters max
0,3 mètre Max / 0.3 meters max
T– T+ T– T+
32 connexions Max /
32 connections max
ON
9 bit format
1 2 3 4 5 6 7 8
ON
10 bit format
1 2 3 4 5 6 7 8
ON
11 bit format
1 2 3 4 5 6 7 8
ON
12 bit format
1 2 3 4 5 6 7 8
ON
Flux de données / Data control
1 2 3 4 5 6 7 8
ON
Contrôle RTS / RTS-control
1 2 3 4 5 6 7 8
Emetteur toujours actif /
ON
Transmitter always active
1 2 3 4 5 6 7 8
S2
T– T+
