Mesures de tension CC
Pour constituer un multimètre en courant continu utilisable, un "frontal" est nécessaire pour conditionner le signal
d'entrée avant la conversion analogique-numérique. Le conditionnement du signal augmente la résistance d'entrée,
amplifie les petits signaux et atténue les grands signaux pour produire une sélection de plage de mesure.
Conditionnement des signaux pour les mesures en courant continu
Le conditionnement du signal d'entrée pour les mesures de tension continue inclut à la fois une amplification et une

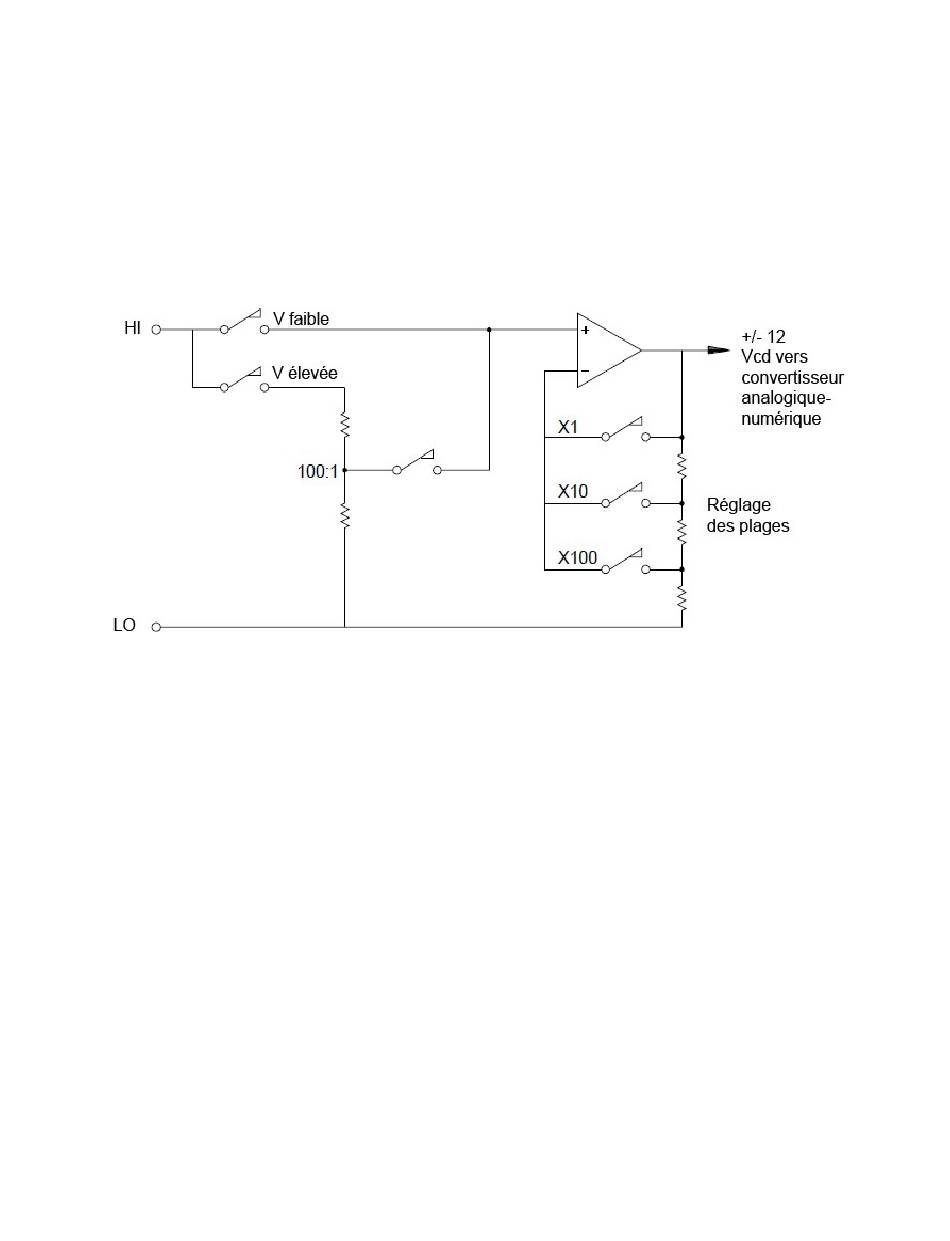

atténuation. Un schéma simplifié de l'entrée du multimètre numérique (DMM) interne est illustré ci-dessous :
Pour des tensions d'entrée inférieures à 12 VCC, le commutateur V faible est fermé et applique le signal d'entrée
directement à l'amplificateur d'entrée. Pour des tensions plus élevées, le commutateur V élevée est fermé et le signal
est divisé par 100 avant d'être appliqué à l'amplificateur d'entrée. Le gain de l'amplificateur d'entrée est réglé à l'une
des trois valeurs (x1, x10 ou x100) pour appliquer un signal dans la page de ±12 VCC sur le convertisseur
analogique-numérique.
Pour les tensions plus basses, la résistance d'entrée du multimètre numérique (DMM) interne est essentiellement
celle de l'amplificateur d'entrée. L'amplificateur d'entrée utilise un étage à transistor à effet de champ à faible
courant de polarisation (moins de 50 pA) offrant une résistance d'entrée supérieure à 10 GW. Sur les plages de
tension d'entrée de 100 V et 300 V, la résistance d'entrée est déterminée par la résistance totale du diviseur 1/100.
Vous pouvez également régler la résistance d'entrée sur 10 MΩ en fermant de manière permanente le commutateur
V élevée.
