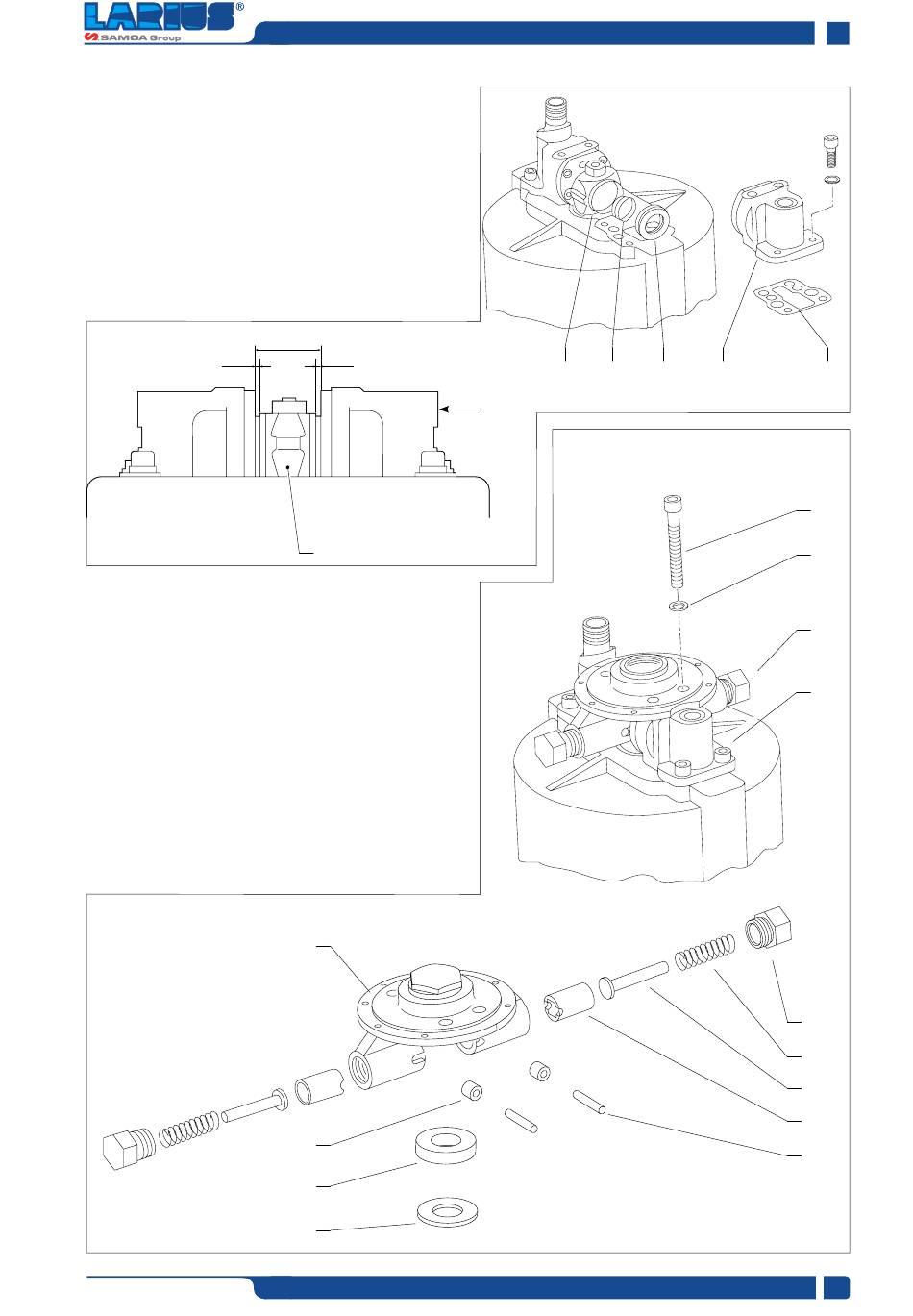

• Insérez les ressorts (n55) et les vannes (n56) dans le logement
(n54). Positionnez le logement sur le support de la pompe et
posez le collecteur (n57) contre le logement [n'oubliez pas le
joint (n58)].
• Fixez le collecteur avec les vis (ne serrez pas trop pour l'instant) en
vous assurant qu'il est parfaitement parallèle à l'autre collecteur
et que la distance entre les deux est de 46 mm (voir figure).
La distance entre les parois du collecteur et le bord du logement
doit être d'environ 0,8 mm.
0,8 mm
Fig. 9N
• Etaler de la graisse de vaseline sur les rouleaux (n59) et les
goujons (n60) puis insérez-les dans le support (n61).
• Etaler de la graisse de vaseline sur l'amortisseur (n62) et sur la
rondelle (n63) puis insérez-les dans le support (n61).
• Graissez les pistons pousse-rouleau (n64) , les tiges guide ressort
(n65), les ressorts (n66) puis insérez-les dans le support (n61).
• Fixer les écrous (n67) et les vis (n69) sans visser-les.
• Fixez le support sur les collecteurs et serrez les vis (n69) [n'oubliez
pas les rondelles (n68)].
• Serrez les écrous (n67) et les vis (n70).
• Remontez le couvercle et les différents raccords de la ligne
d'alimentation en air.
Fig. 10N
REV. 02 - 01/2022 - Cod. 150193
46 mm
0,8 mm
N54
N61
N59
N62
N63
N56
N55
N56
N57
NOVA 55:1 V2 EXT
FR
N57
N58
N69
N68
N67
N70
N67
N66
N65
N64
N60
www.larius.com
15
