Montage
5.1
Conditions de montage
REMARQUE
Ne pas tourner l'appareil au niveau du boîtier pour le visser dans le raccord process.
Tourner l'appareil toujours au niveau du six pans du module capteur (→ å 5, Pos. 1).
Utilisez pour ce faire une clé à fourche (voir tableau → ä 8).
5.2
Montage de l'appareil
1
C

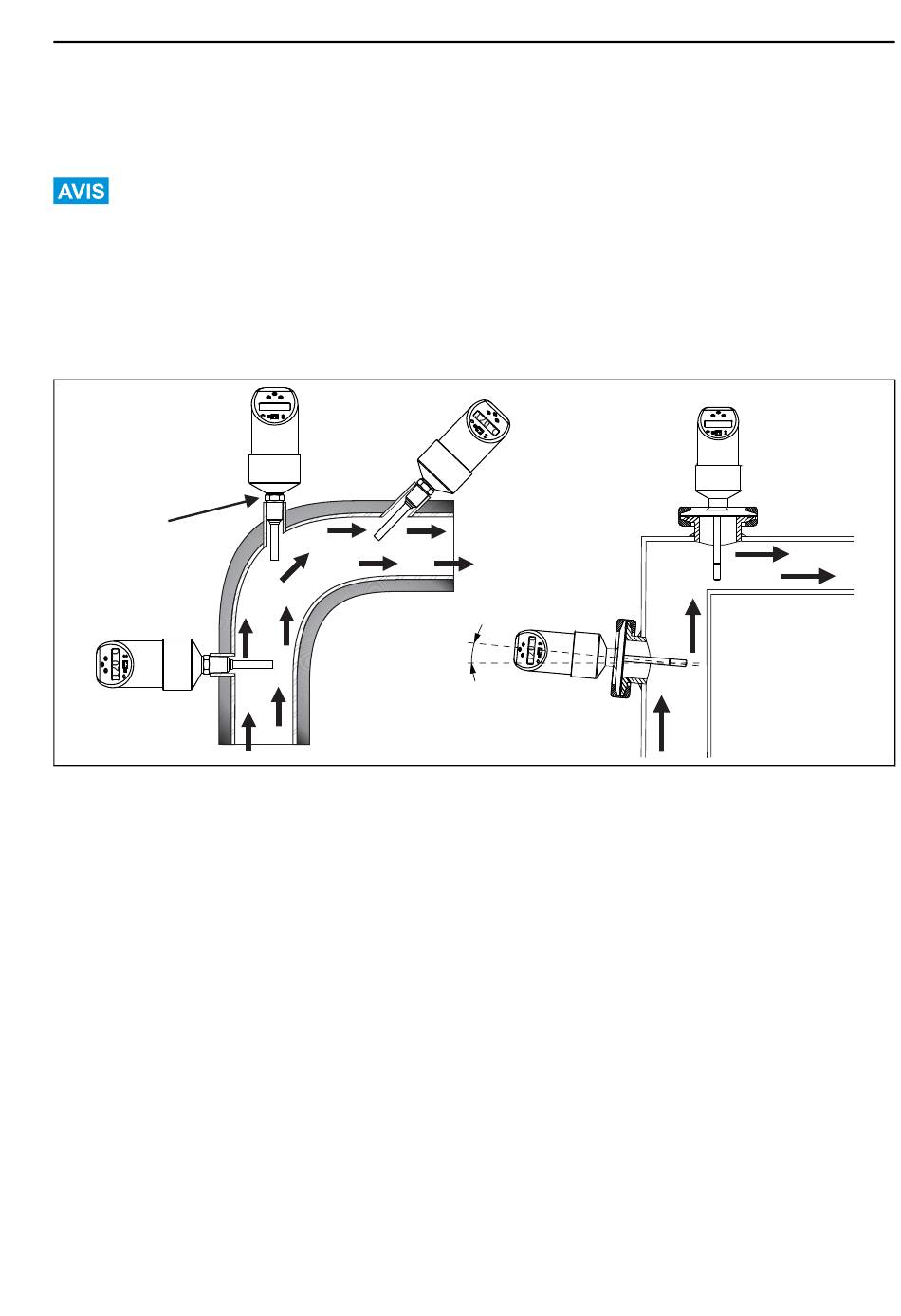

Fig. 5 : Possibilités de montage pour une surveillance de température dans les conduites
1 Six pans du module capteur
2 TTR31
3 TTR35 pour l' u tilisation dans les process hygiéniques
Conseils d'implantation généraux :
• Installation sur des coudes, contre le sens de l' é coulement (Pos. A)
• Installation dans de plus petites conduites, contre le sens de l' é coulement (Pos. B)
• Installation perpendiculairement au sens d' é coulement (Pos. C).
Montage du TTR35 avec min. 3° de pente afin d' a ssurer une auto-vidange.
• L' a ffichage local peut être orienté électroniquement de 180°, → ä 19 "Configuration sur site".
• Le boîtier peut être orienté de max. 310°.
