TI01373T/14/FR/01.18
71438252
2018-12-10
Products
Information technique

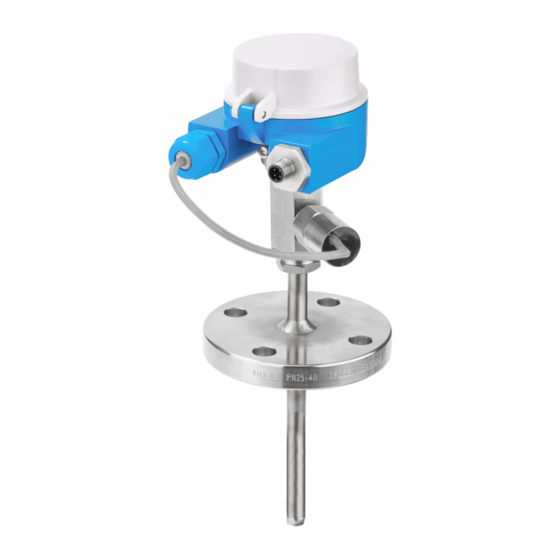

iTHERM TM131
Capteur de température RTD ou TC hautement
modulable, robuste et innovant pour une large
gamme d' a pplications industrielles
Complet avec protecteur fabriqué à partir d' u n
matériau de conduite ou de tube, ou à utiliser avec
un protecteur sur site
Domaine d'application
• Domaine d' a pplication universel
• Gamme de mesure : –200 ... +1 100 °C (–328 ... +2 012 °F)
• Gamme de pression jusqu' à 100 bar (1 450 psi)
• Éléments capteurs résistants aux vibrations jusqu' à 60g
• Facilité de maintenance améliorée (remplacement du capteur sans arrêt du
process), réétalonnage simple et sûr du point de mesure
Transmetteur pour tête
Tous les transmetteurs Endress+Hauser offrent, par rapport aux sondes câblées
directement, une plus grande précision et fiabilité. La sélection est simple et est
réalisée sur la base des sorties et des protocoles de communication :
• Sortie analogique 4 ... 20 mA, HART
• PROFIBUS
®
PA, FOUNDATION Fieldbus™
Principaux avantages
• Deuxième barrière de process avec indication de défaillance offrant des
informations précieuses sur l' é tat de santé
• iTHERM QuickSens : temps de réponse très rapides 1,5 s pour un contrôle optimal
du process
• iTHERM StrongSens : résistance inégalée aux vibrations (> 60g) pour une sécurité
maximale de l' i nstallation
• iTHERM QuickNeck – économies de temps et d' a rgent grâce à un réétalonnage
simple et sans outil
• Connectivité Bluetooth® (en option)
• Certification internationale : protection antidéflagrante selon ATEX, IECEx, FM,
CSA et NEPSI
