Schéma De Raccordement - Version Ip 66/Ip 68, 1 Bar; Phase De Mise En Marche - Vega PULS 61 Mise En Service

Affectation des conduc-
teurs câble de raccorde-
ment
VEGAPULS 61 • Deux fils 4 ... 20 mA/HART
5.7 Schéma de raccordement - version IP 66/
IP 68, 1 bar

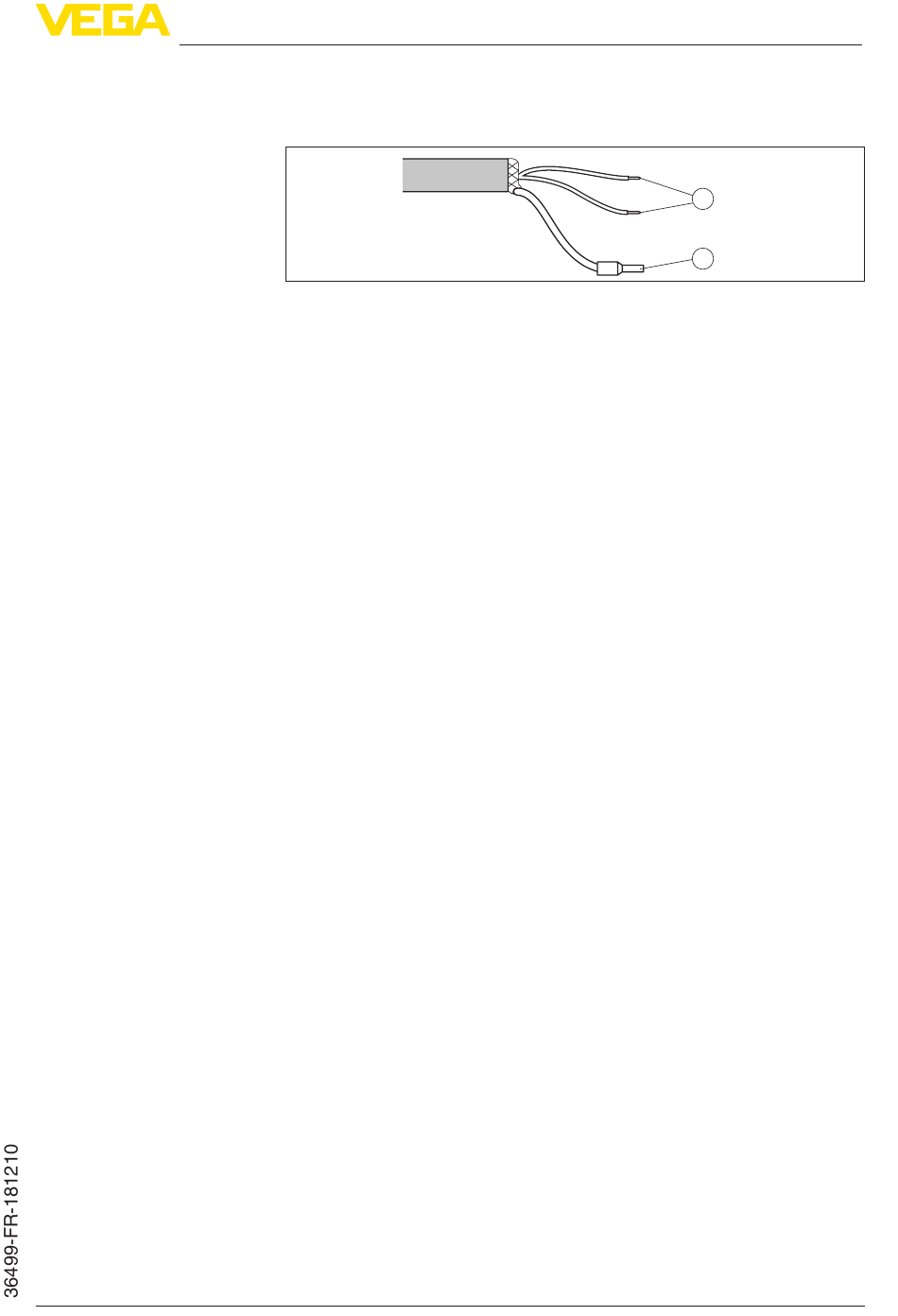

Fig. 31: Affectation des conducteurs câble de raccordement raccordé de façon
fixe
1 Brun (+) et bleu (-) vers la tension d'alimentation et/ou vers le système
d'exploitation
2 Blindage
5.8 Phase de mise en marche
Après le raccordement à la tension d'alimentation ou après un retour
de celle-ci, l'appareil effectuera un autotest durant env. 30 s :
•
Vérification interne de l'électronique
•
Affichage du type d'appareil, de la version du matériel et du logi-
ciel, du nom de la voie de mesure sur l'écran ou sur le PC
•
Affichage de la signalisation d'état "F 105 Détermination valeur
mesure" sur l'écran ou sur le PC
•
Saut du signal de sortie sur le courant de défaut réglé
Dès qu'une valeur de mesure plausible est trouvée, le courant
correspondant est envoyé sur la ligne signal. Sa valeur correspond
au niveau actuel ainsi qu'aux réglages déjà réalisés, par exemple au
réglage d'usine.
5 Raccordement à l'alimentation en tension
1
2
37
