4 Mise en service
–
Couple: 28 Nm
24. Branchez les connecteurs sur le ventilateur (5).
25. Branchez le connecteur sur le capteur du venturi (9).
26. Branchez les trois connecteurs sur le mécanisme
gaz (6).
27. Montez le tube d'entrée d'air (2) avec la vis (1) corres-
pondante.
28. Ouvrez le robinet d'arrêt du gaz de l'appareil de chauf-
fage.
29. Contrôlez l'étanchéité du circuit de gaz jusqu'à l'inter-
face conduite de gaz/mécanisme gaz avec des moyens
appropriés.
10
4 Mise en service
4.1 Paramétrage de la chaudière pour une
affectation multiple

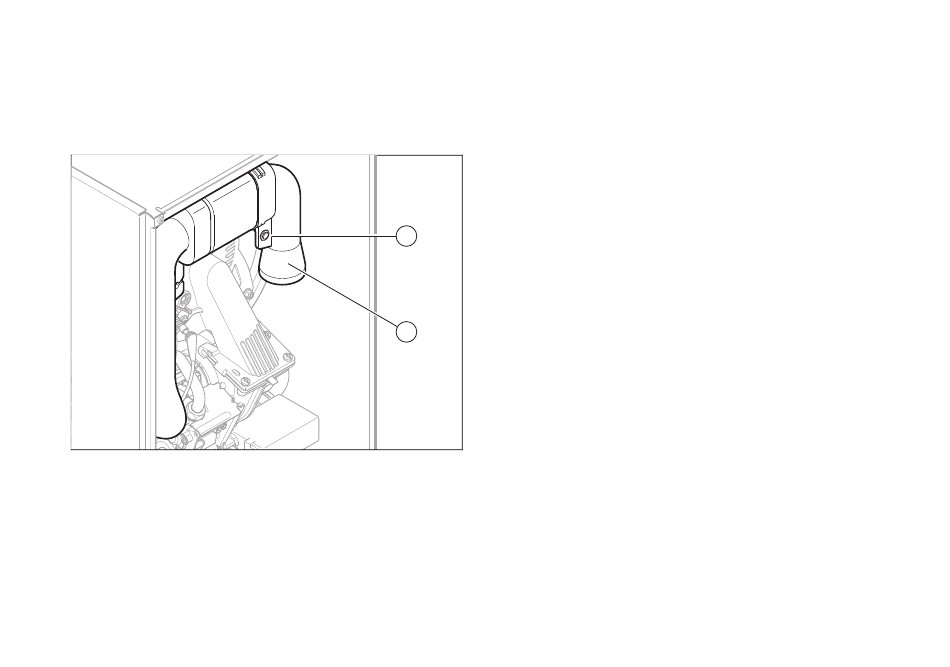

1. Ouvrez le raccordement du système ventouse de l'ap-
pareil.
–
Retirez l'obturateur du raccordement du système
ventouse (→ page 7).
2. Raccordez l'appareil au système ventouse.
1
3. Avant de procéder à la mise en fonctionnement de l'ap-
pareil, assurez-vous que le système à ventouse dans
son ensemble est correctement monté et qu'il est bien
étanche.
4. Raccordez l'appareil de chauffage au réseau électrique.
2 5. Allumez l'appareil de chauffage.
6. Réglez le point de diagnostic d.50 sur 1500.
4.2 Contrôle de l'étanchéité du dispositif
antirefoulement
1. Effectuez une demande d'eau chaude sanitaire pour
activer le mode eau chaude sanitaire.
2. Vérifiez que l'écrou-raccord du mécanisme gaz et
l'interface mécanisme gaz/tube mélangeur sont bien
étanches au gaz.
3. Éteignez l'appareil de chauffage.
4. Montez la protection avant de l'appareil de chauffage.
