CAB A4+M Manuel D'utilisation page 7

2 Installation

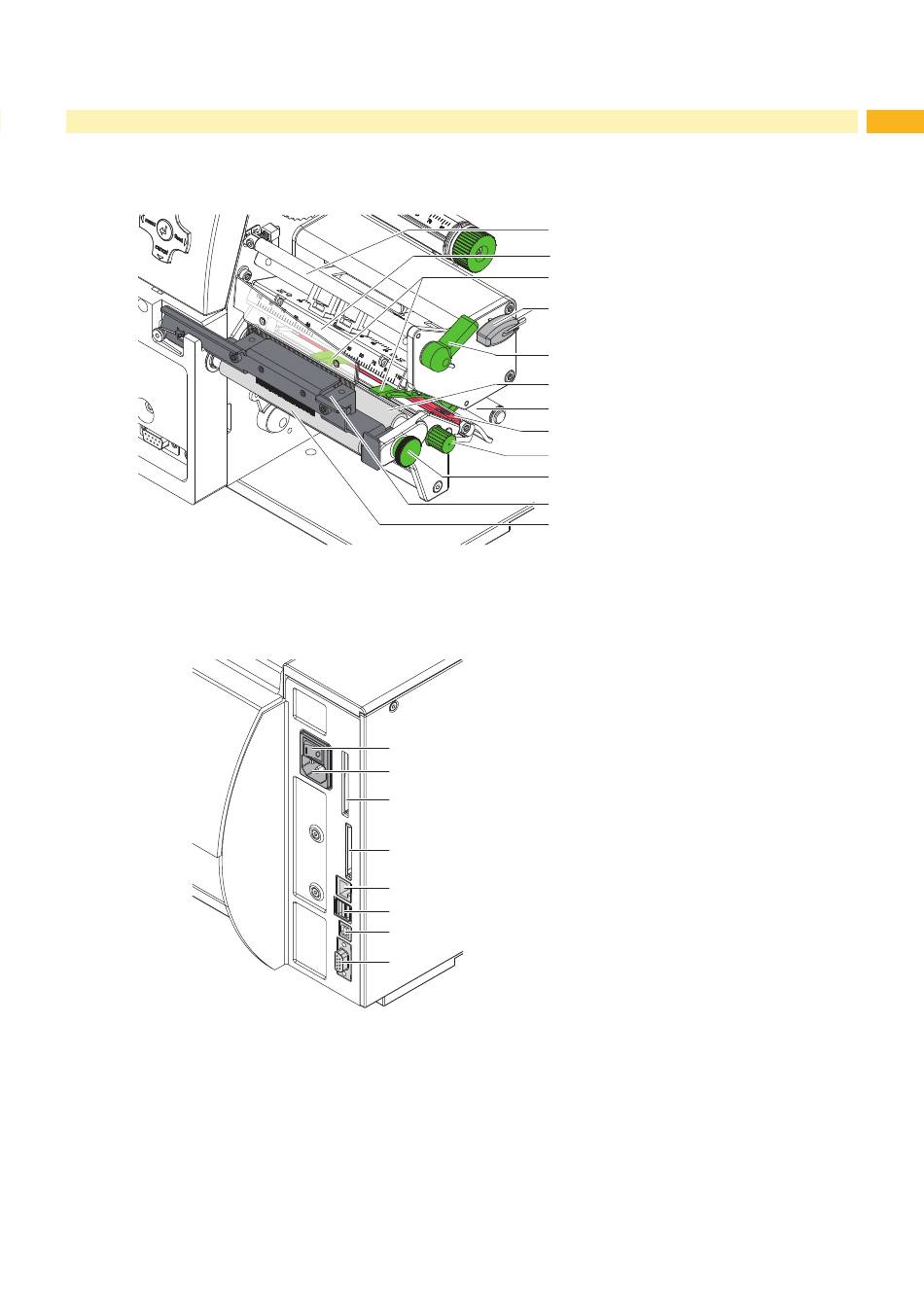

Figure 3 Mécanisme de l'imprimante A4+T
Figure 4 Branchements
9
10
11
12
13
14
15
16
17
19
20
21
22 Interrupteur
23 Prise d'alimentation secteur
22
24 Emplacement pour carte PCMCIA (PC-Card) type II
23
25 Emplacement pour carte CompactFlash
26 Port Ethernet 10/100 Base-T
24
27 Deux ports USB maître pour clavier,
lecteur de codes à barres ou clé de service
28 Port USB 2.0 High Speed esclave
25
29 Port série RS-232 C
26
27
28
29
9 Axe de déviation du ruban transfert
10 Support de la tête d'impression
11 Guidages
12 Clé Allen, six pans
13 Levier pour le verrouillage de la tête
d'impression
14 Rouleau d'impression
15 Rouleau de déviation
16 Cellule de détection d'étiquettes
17 Bouton pour le réglage des guidages
19 Doigt d'indexage
20 Système de pression
21 Rouleau de traction
7
