NOTICE DE MONTAGE

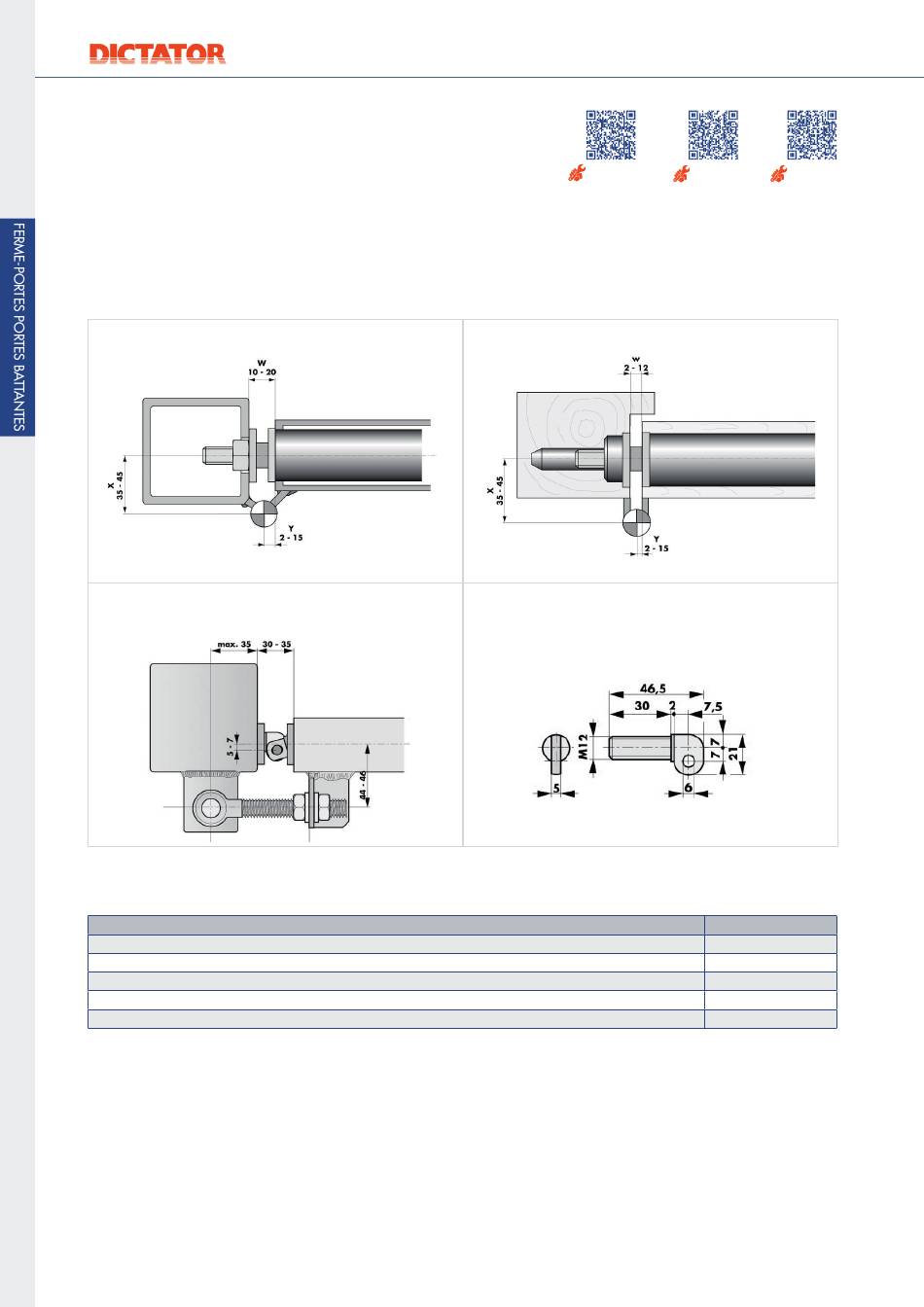

Dimensions des charnières à respecter
Toutes les dimensions en mm
Grâce à son articulation flexible, le ferme-porte encastré RTS peut être installé dans beaucoup de modèles de portes avec différents
types de charnières. Néanmoins, certaines dimensions de charnière doivent être respectées. Les dimensions W, X et Y indiquées
dans les dessins doivent être impérativement respectées, sinon l'angle d'ouverture, le verrouillage et la fermeture seront affectés et
le ferme-porte RTS pourrait être endommagé. Pour toute question, veuillez contacter notre service clientèle technique.
Installation sur portes en aluminium et en acier
Installation sur portes avec des paumelles avec boulons
à œillet (Attention : utiliser la chape à l'œil angulaire !)
RÉFÉRENCES DE COMMANDE
Description
Ferme-porte tubulaire RTS d, pour portes en acier et aluminium, articulation longue
Ferme-porte tubulaire RTS t, montage en haut DIN gauche, montage en bas DIN droite, articulation longue
Ferme-porte tubulaire RTS u, montage en haut DIN droite, montage en bas DIN gauche, articulation longue
Ferme-porte tubulaire RTS v, pour portes en bois, montage au milieu, articulation longue
Ferme-porte tubulaire RTS e (remplacement pour GEZE ROR TS 450), articulation longue
