Emerson Dixell XR20CH Notice D'installation Et D'utilisation

Régulateur digital avec cycle de dégivrage
SOMMAIRE
1. AVERTISSEMENT ________________________________________________ 1
2. DESCRIPTION GENERALE __________________________________________ 1
3. CONTROLE DES CHARGES _________________________________________ 1
4. CLAVIER _______________________________________________________ 1
5. ENREGISTREMENT DES TEMPERATURES MAX ET MIN ______________________ 1
6. FONCTIONS PRINCIPALES __________________________________________ 1
7. LISTE DES PARAMETRES ___________________________________________ 2
8. ENTREE DIGITALE (ACTIVEE AVEC P3P = N)______________________________ 3
9. LIGNE SERIE TTL – POUR SYSTÈME DE SUPERVISION ______________________ 3
10. SORTIE X-REP – EN OPTION _________________________________________ 3
11. INSTALLATION ET MONTAGE ________________________________________ 3
12. RACCORDEMENTS ELECTRIQUES ____________________________________ 3
13. UTILISATION DE LA CLE DE PROGRAMMATION "HOT KEY" ____________________ 3
14. SIGNAUX D'ALARME ______________________________________________ 3
15. CARACTERISTIQUES TECHNIQUES ______________________________ 4
16. SCHEMAS ELECTRIQUES ___________________________________________ 4
17. VALEURS PARAMETREES PAR DEFAUT ________________________________ 4
1. AVERTISSEMENT
1.1 MERCI DE BIEN VOULOIR LIRE CETTE NOTICE AVANT UTILISATION

Cette notice fait partie du produit et doit être conservée à proximité de l'appareil pour s'y
référer facilement et rapidement.

Cet appareil ne doit pas être utilisé dans d'autres conditions que celles décrites ci-dessous.
 Vérifier ses limites d'application avant utilisation.
 Dixell Srl se réserve le droit de varier la composition de ses produits, sans le communiquer
au client, tout en garantissant toutefois le fonctionnement identique et inchangé des produits.
1.2 PRÉCAUTIONS

Vérifier le bon voltage avant le raccordement de l'appareil.

Ne pas exposer l'appareil à l'eau ou à l'humidité. Utiliser cet appareil dans ses limites de
fonctionnement en évitant les changements brusques de température en environnement
fortement humide afin de prévenir la formation de condensation.

Attention : débrancher les connexions électriques avant toute intervention.

L'appareil ne doit jamais être ouvert.

En cas de panne, renvoyer l'appareil au distributeur, avec une description détaillée de la
panne constatée.

Alimenter correctement l'appareil (voir spécifications techniques).

Placer la sonde de façon que l'utilisateur final ne puisse pas l'atteindre.

S'assurer que le câble de sonde, celui d'alimentation et celui de régulation cheminent bien
séparément.
 En cas d'utilisation dans un environnement industriel critique, l'utilisation d'un filtre en
parallèle avec la charge inductive (voir notre modèle FT1) pourrait être nécessaire.
2. DESCRIPTION GENERALE
Le XR20CH, format 32 x 74 mm, est un thermostat digital avec cycle de dégivrage destiné aux
applications dans le domaine de la réfrigération en température normale.
Il possède une sortie relais pour contrôler le compresseur ainsi que deux entrées sonde NTC ou
PTC, la première pour le contrôle de la température et la seconde, en option, et raccordée au
connecteur HOT KEY, pour signaler une alarme température du condenseur ou pour afficher une
température. En option, l'entrée digitale peut fonctionner comme troisième sonde de température.
La sortie HOT KEY permet, grâce au module externe XJ485-CX, de se raccorder à un système
de supervision compatible ModBUS-RTU tel que les systèmes Dixell de la famille X-WEB. Elle
permet également de programmer la liste des paramètres avec la "Hot Key".
Ce régulateur est entièrement configurable grâce à ses paramètres facilement programmables à
partir du clavier.
3. CONTROLE DES CHARGES
3.1 LE COMPRESSEUR
Temper.
SET
Compr.
ON
En cas de défaut de sonde, le démarrage et l'arrêt du compresseur sont programmés par les
paramètres "COn" et "COF".
3.2 LE DEGIVRAGE
Le dégivrage est effectué uniquement par arrêt du compresseur. D'autres paramètres permettent
de contrôler l'intervalle entre les cycles de dégivrage (IdF) et sa durée maximale (MdF).
1593038010 XR20CH FR r1.0 27.05.2014
XR20CH
La régulation est obtenue par la
température mesurée par la sonde
d'ambiance avec un différentiel positif
par rapport au point de consigne:
lorsque la température augmente et
atteint le point de consigne plus le
Time
différentiel, alors le
démarre. Il s'arrête
température atteint de nouveau le point
de consigne.

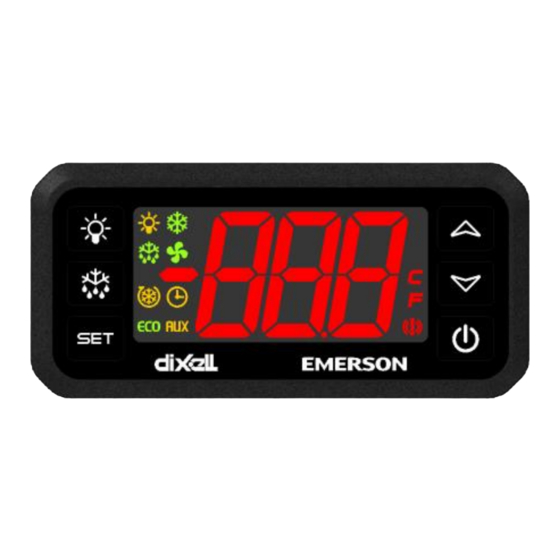

4. CLAVIER
: Pour afficher le point de consigne. En mode programmation, permet de sélectionner un
paramètre ou de confirmer une opération.
(DÉF) Pour démarrer un dégivrage manuel.
(UP) Pour afficher la température maximale enregistrée. En mode programmation,
cette touche navigue entre les différents paramètres ou augmente la valeur affichée.
(DOWN) Pour afficher la température minimale enregistrée. En mode programmation,
cette touche navigue entre les différents paramètres ou diminue la valeur affichée.
Eteint l'appareil, quand le paramètre onF = oFF.
Désactivé.
TOUCHES COMBINEES
+
+
+
4.1 SIGNIFICATION DES LEDS
Chaque fonction des leds est décrite dans le tableau suivant :
LED MODE
On
Clignote
On
On
On
ECO
On
°C/°F On
°C/°F Clignote
5. ENREGISTREMENT DES TEMPERATURES MAX ET MIN
5.1 AFFICHER LA TEMPERATURE MINIMALE
1.
Appuyer et relâcher la touche
2. Le message "Lo" s'affiche suivi par la température minimale enregistrée.
3.
En appuyant à nouveau sur cette touche ou en attendant 5 secondes, l'affichage normal
revient.
5.2 AFFICHER LA TEMPERATURE MAXIMALE
1.
Appuyer et relâcher la touche
2.
Le message "Hi" s'affiche suivi par la température maximale enregistrée
3.
En appuyant à nouveau sur cette touche ou en attendant 5 secondes, l'affiche normal
revient.
5.3 COMMENT REINITIALISER LES TEMPERATURES MAXIMALE ET MINIMALE
ENREGISTREES
Pour réinitialiser la température enregistrée, quand la température maximale ou minimale est
affichée :
1. Maintenir appuyée la touche SET plus de 3s (le message "rST" s'affiche).
2. Pour confirmer l'opération, le message "rSt" clignote et la température normale s'affiche.
6. FONCTIONS PRINCIPALES
6.1 COMMENT AFFICHER LE POINT DE CONSIGNE
2) En appuyant à nouveau sur la touche SET ou en attendant 5 secondes, l'affichage normal
revient.
compresseur
6.2 COMMENT MODIFIER LE POINT DE CONSIGNE
lorsque la
1. Appuyer sur la touche SET pendant plus de 2 secondes.
2. La valeur du point de consigne s'affiche et la led °C ou °F clignote.
3. Changer la valeur du point de consigne avec les touches
4. Pour mémoriser la nouvelle valeur du point de consigne, appuyer de nouveau sur la touche
SET ou attendre 10s.
6.3 COMMENT DEMARRER UN DEGIVRAGE MANUEL
XR20CH
Pour verrouiller ou déverrouiller le clavier.
Pour entrer dans le mode programmation.
Pour sortir du mode programmation.
FONCTION
Compresseur activé
Anti-court cycle activé
Dégivrage activé
Signale une alarme
Cycle continu activé
Economie d'énergie activée
Unité de mesure
Phase de programmation
n.
o.
1) Appuyer et relâcher immédiatement la touche SET: la valeur du
point de consigne est affichée.
Appuyer sur la touche pendant plus de 2 secondes et le dégivrage
manuel démarre.
o ou n dans les 10s.
1/4
