Emerson Dixell XR30CX Notice D'installation Et D'utilisation

Régulateur digital avec gestion du dégivrage et relais auxiliare
1. AVERTISSEMENT
1.1 MERCI DE BIEN VOULOIR LIRE CETTE NOTICE AVANT UTILISATION

Cette notice fait partie du produit et doit être conservée à proximité de l'appareil pour s'y
référer facilement et rapidement.

Cet appareil ne doit pas être utilisé dans d'autres conditions que celles décrites ci-dessous.

Vérifier ses limites d'application avant utilisation.

Dixell Srl se réserve le droit de varier la composition de ses produits, sans le communiquer
au client, tout en garantissant toutefois le fonctionnement identique et inchangé des
produits.
1.2 PRÉCAUTIONS
 Vérifier le bon voltage avant le raccordement de l'appareil.

Ne pas exposer l'appareil à l'eau ou à l'humidité. Utiliser cet appareil dans ses limites de
fonctionnement en évitant les changements brusques de température en environnement
fortement humide afin de prévenir la formation de condensation.

Attention : débrancher les connexions électriques avant toute intervention.

L'appareil ne doit jamais être ouvert.

En cas de panne, renvoyer l'appareil au distributeur, avec une description détaillée de la
panne constatée.

Alimenter correctement l'appareil (voir spécifications techniques).

Placer la sonde de façon que l'utilisateur final ne puisse pas l'atteindre.
 S'assurer que le câble de sonde, celui d'alimentation et celui de régulation cheminent bien
séparément.
 En cas d'utilisation dans un environnement industriel critique, l'utilisation d'un filtre en
parallèle avec la charge inductive (voir notre modèle FT1) pourrait être nécessaire.
2. DESCRIPTION GENERALE
Le XR30CX, format 32 x 74 mm, est un régulateur à microprocesseur destiné aux applications
de réfrigération en température normale. Il possède deux sorties relais : la première pour
contrôler le compresseur et la seconde, peut être configurée comme lumière, signal d'alarme ou
sortie auxiliaire. Il possède également 2 entrées sonde NTC ou PTC : la première pour le
contrôle de la température et la seconde en option et raccordée au connecteur HOT KEY, pour
signaler une alarme température du condenseur ou pour afficher une température.
En option, l'entrée digitale peut fonctionner comme troisième sonde de température.
Le modèle est fourni avec une Horloge Temps Réel qui permet de programmer jusqu'à 6 cycles
de dégivrage journaliers, divisés en "jours de travail" et "vacances". Il y a aussi une fonction
"Jour et Nuit" avec deux points de consigne différents pour l'Economie d'Energie.
La sortie HOT KEY permet, grâce au module externe XJ485-CX, de se raccorder à un système
de supervision compatible ModBUS-RTU tel que les systèmes Dixell de la famille X-WEB. Elle
permet également de programmer la liste des paramètres avec la "Hot Key".
Ce régulateur est entièrement configurable grâce à ses paramètres facilement programmables à
partir du clavier.
3. CONTROLE DES CHARGES
3.1 LE COMPRESSEUR
Temper.
SET
Compr.
ON
En cas de défaut de la sonde d'ambiance, le démarrage et l'arrêt du compresseur sont
programmés par les paramètres "COn" et "COF".
3.2 LE DÉGIVRAGE
L'intervalle entre les dégivrages est contrôlé par le paramètre "EdF" :
avec EdF = in, le dégivrage est effectué à chaque période "IdF"
-
avec EdF = rtc, le dégivrage se fait en temps réel en fonction des heures programmées
-
en Ld1..Ld8 pour les jours de travail et en Sd1...Sd8 pour les jours de "vacances".
Le dégivrage se fait par simple arrêt du compresseur. Le paramètre "IdF" contrôle l'intervalle
entre les cycles de dégivrage tandis que sa durée est contrôlée par le paramètre "MdF".

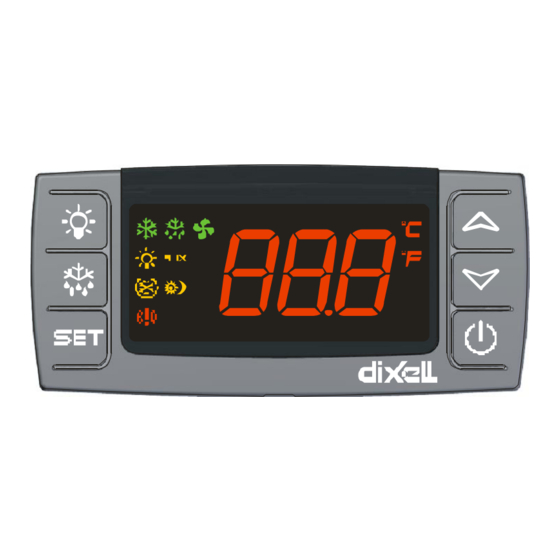

4. CLAVIER
1593020530 XR30CX RTC FR r1.0 30.03.2015
XR30CX
La régulation est obtenue par la
température mesurée par la sonde
d'ambiance avec un différentiel positif
par rapport au point de consigne :
lorsque la température augmente et
atteint le point de consigne plus le
Time
différentiel, alors le
démarre. Il s'arrête
température atteint de nouveau le point
de consigne.
Pour afficher le point de consigne. Dans le mode programmation, permet de
:
sélectionner un paramètre ou de confirmer une opération.
DÉF Pour démarrer un dégivrage manuel
( )
(UP) Pour afficher la température maximale enregistrée. En mode programmation,
cette touche navigue entre les différents paramètres ou augmente la valeur affichée.
(DOWN) Pour afficher la température minimale enregistrée. En mode programmation,
cette touche navigue entre les différents paramètres ou diminue la valeur affichée.
Eteint le régulateur quand onF = OFF
Active la lumière quand oA1 = Lig.
TOUCHES COMBINEES
+

+
+
4.1 SIGNIFICATION DES LEDS
Chaque fonction des leds est décrite dans le tableau suivant :
LED MODE
On
Clignote
On
On
On
On
On
On
On
°C/°F
Clignote
°C/°F
5. ENREGISTREMENT DES TEMPERATURES MAX ET MIN
5.1 AFFICHER LA TEMPERATURE MINIMALE
1.
Appuyer et relâcher la touche
2.
Le message "Lo" s'affiche suivi par la température minimale enregistrée.
3.
En appuyant à nouveau sur cette touche ou en attendant 5 secondes, l'affichage normal
revient
.
5.2 AFFICHER LA TEMPERATURE MAXIMALE
1.
Appuyer et relâcher la touche
2.
Le message "Hi" s'affiche suivi par la température maximale enregistrée.
3. En appuyant à nouveau sur cette touche ou en attendant 5 secondes, l'affiche normal
revient
.
5.3 COMMENT REINITIALISER LES TEMPERATURES MAXIMALE ET MINIMALE
ENREGISTREES
Pour réinitialiser la température enregistrée, quand la température maximale ou minimale est
affichée :
Appuyer sur la touche SET pendant plus de 3s. Le code "rST" s'affiche.
1.
Pour confirmer l'opération, le code "rSt" clignote et la température ambiante s'affiche.
2.
6. FONCTIONS PRINCIPALES
6.1 POUR CONFIGURER L'HEURE ET LE JOUR
compresseur
Allumer le régulateur et configurer l'heure et le jour.
lorsque la
1. Entrer en mode programmation PR1 (appuyer sur les touches SET +
2. Le paramètre rtC s'affiche.
3. Appuyer sur la touche SET, le message Hur (heure) s'affiche.
4. En appuyant sur la touche SET il est possible configurer l'heure, le Min (minutes) et le
dAy (jour).
6.2 COMMENT AFFICHER LE POINT DE CONSIGNE
En appuyant à nouveau sur la touche SET ou en attendant 5 secondes, l'affichage normal
2)
revient.
6.3 COMMENT MODIFIER LE POINT DE CONSIGNE
1. Appuyer sur la touche SET pendant plus de 2 secondes.
2. La valeur du point de consigne s'affiche et la led °C ou
3. Changer la valeur du point de consigne avec les touches
4. Pour mémoriser la nouvelle valeur du point de consigne, appuyer de nouveau sur la touche
SET ou attendre 10s
6.4 COMMENT DEMARRER UN DEGIVRAGE MANUEL
XR30CX
.
Pour verrouiller ou déverrouiller le clavier.
Pour entrer dans le mode programmation.
Pour sortir du mode programmation.
FONCTION
Compresseur activé
Anti-court cycle activé
Dégivrage activé
Signale une alarme
Cycle continu activé
Economie d'énergie activée
Lumière activée
Relais auxiliaire activé
Unité de mesure
Phase de programmation
n.
o.
1) Appuyer et relâcher immédiatement la touche SET : la valeur du
point de consigne est affichée.
.
Appuyer sur la touche pendant plus de 2 secondes et le dégivrage
manuel démarre.
n )
clignote.
°F
o ou n dans les 10s.
