Manuel d' installation

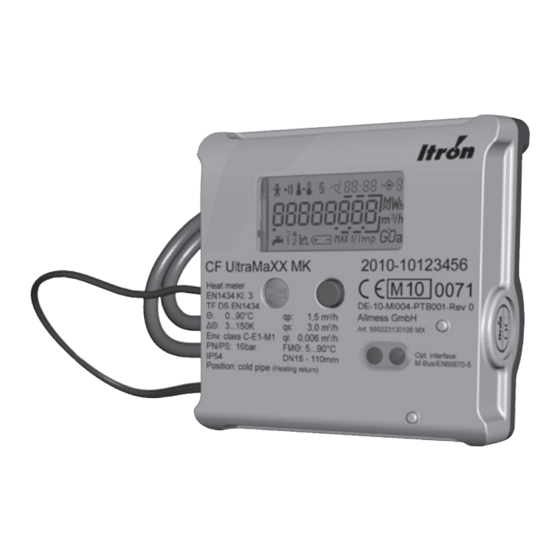

ultramax
Contenu de la livraison
• Compteur d'énergie thermique
compact
• Accessoires de plombage
reMarques générales à prendre en CoMpte avant toute
opération
Précautions de sécurité
Seuls les personnels dûment qualifiés et informés des risques encourus sont
autorisés à travailler sur l'installation de ce produit. L'ensemble du mode
d'installation respectera les règles de sécurité et techniques sur le lieu de
l'installation et à minima les recommandations de l'EN 1434-6. Les points tech-
niques suivants doivent également être respectés. Le compteur Ultramax est
approuvé sous le numéro DE- 10-MID004-PTB00xx.
Ce produit est livré avec un certificat de contrôle de vérification primitive (décret
2001-387.) Ce bulletin d'étalonnage est à conserver par l'utilisateur. Aucun
duplicata ne sera fourni. Installer le compteur , dans un endroit permettant une
lecture aisée et facile d'accès, en respectant. l'indice de protection P54, selon
DIN40050. 61000-6-3 (Compatibilité électromagnétique -Normes génériques
émission pour les environnements résidentiels, commerciaux et de l'industrie
légère). Catégorie d'installation III, degré de pollution 2 selon EN61010.
Usage intérieur en
température ambiante:
Humidité relative:
Altitude maximum:
Protection CEM:
Partie 2:
• Avant toute opération, s'assurer que le compteur correspond bien à l'installation.
• Températures maximum du fluide dans le mesureur = 105 °C (accidentellement 120°C) 16 bar maximum.
• Pour éviter les interventions de personnel non autorisé sur le compteur celui doit être plombé sur l'installation
• Ne pas manipuler le compteur en le tenant par les câbles de mesure.
• Les parties métrologiques sont protégées par des marques spécifiques qui ne doivent jamais être retirées, ni abîmées.
• Ne pas utiliser de solvant pour nettoyer le compteur
• Ne pas réaliser de soudures à proximité du compteur.
• Le compteur doit être installé sur la conduite spécifiée sur l'étiquette en face avant de
• l'intégrateur : exemple : "conduite retour" ».
• Le mesureur est toute position.
• Le compteur doit être protéger contre les variation de pression brusque (Coup de bélier) .
• Le compteur doit être monté sur une installation ne présentant pas de contrainte mécanique.
• Le compteur contient une batterie qu'il faudra traiter suivant la législation en vigueur
• Les câbles de sondes, du mesureur et de télérelevé seront installés éloignés des sources de perturbations
électromagnétiques. (Distance minimum 50 cm). suivant les directives EN 61340-5-1:2008. L'environnement respectera
les recommandations de l' EN 1434-1 et selon E1 et M1 de la directive 2004/22/EC. D'une façon générale et dans le
cas d'un produit approuvé MID en particulier, l'installateur doit vérifier que les caractéristiques du produit respectent
l'ensemble des normes, législations, DTU ou règles techniques en vigueur sur le lieu d'installation du compteur.
• Platine de montage
• Manuel d'installation
• Certificat de vérification
+ 5°C à + 55°C
< 95 %
2000 mètres
610 10-1 61000-6-2 Compatibilité électro-
magnétique - Norme générique immunité
Environnement industriel
Boitier standard
Boitier large
