4-7. Emplacement du numéro de série et de la plaque signalétique
Le numéro de série et les données signalétiques de ce produit se trouvent à l'arrière. La plaque signalétique permet de déterminer l'alimentation élec-
trique requise et/ou la puissance nominale. Consigner le numéro de série dans la zone prévue à cet effet sur le dos de couverture du présent guide
afin de pouvoir vous y référer ultérieurement.

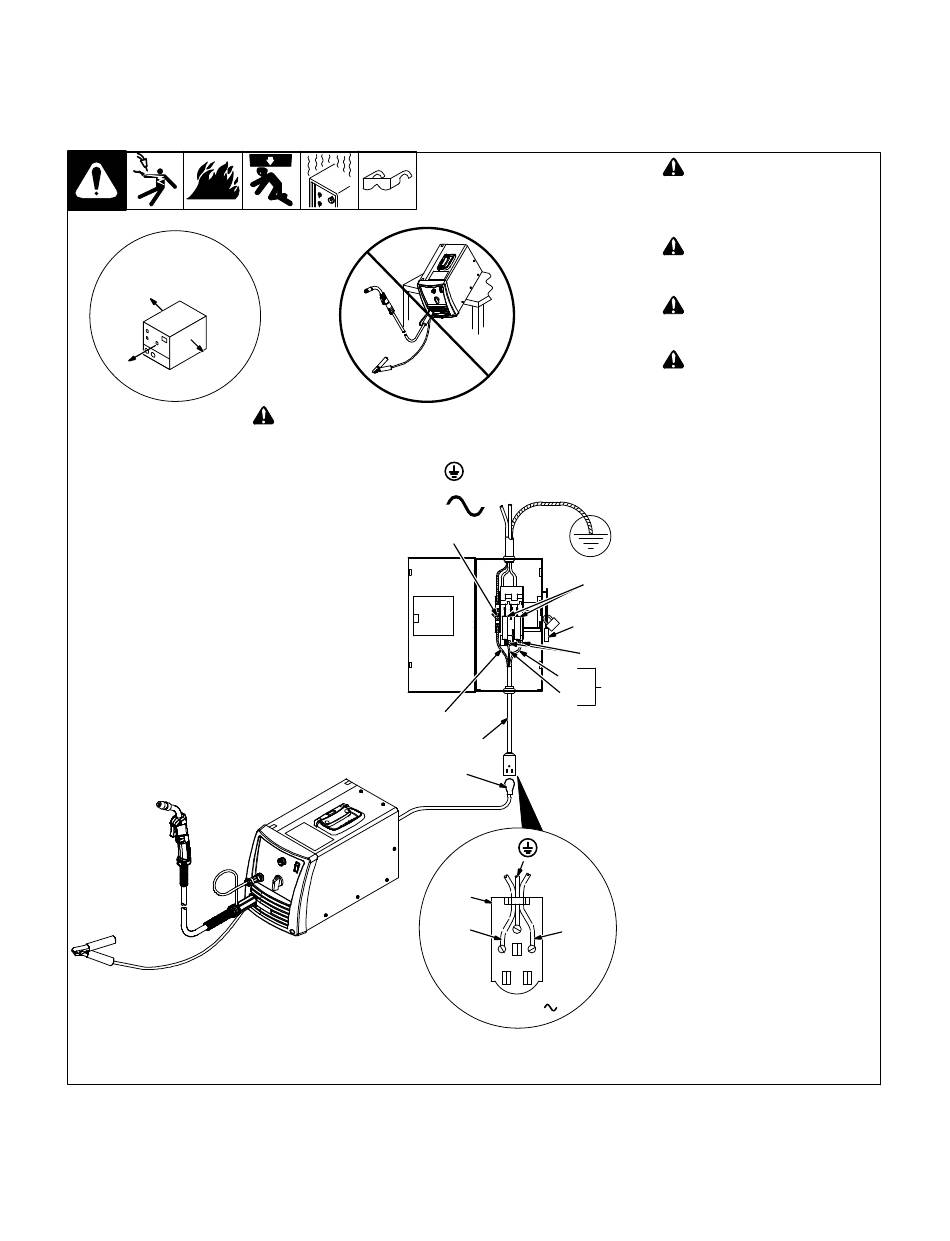

4-8. Sélection de la localisation et raccordement de l'alimentation
18 in. (457 mm) of
space for airflow
Une liste complète des pièces est disponible sur www.HobartWelders.com
! Ne pas déplacer ou faire fonctionner l'appareil
dans un endroit où il peut se renverser.
= Terre PE
1
5
8
4
6
L1
1
L2
2
3
9
7
L1
L2
230 VAC, 1
! L'installation doit répondre à
tous les codes nationaux et
locaux − demander à une
personne qualifiée d'effec-
tuer cette installation.
! Débrancher et verrouiller ou
consigner l'alimentation avant
de raccorder les conducteurs
d'alimentation de cet appareil.
! Raccorder le câble d'ali-
mentation à la source de
soudage d'abord.
! Raccorder toujours le fil vert
ou vert et jaune de mise à la
terre à la borne terre de l'ali-
mentation en premier, et ja-
mais à une borne de phase.
1 Conducteur d'entrée noir et
blanc (L1 et L2)
2 Conducteur de mise à la terre
vert ou vert et jaune
3 Câble d'alimentation
4 Débrancher l'appareil
(interrupteur illustré en
position fermée)
5 Débrancher le dispositif de
coupure de ligne de mise à la
terre du poste.
6 Débrancher les bornes des
phases du dispositif.
Raccorder d'abord le fil vert ou vert
et jaune de mise à la terre à la borne
terre du dispositif de coupure de
ligne.
Raccorder les conducteurs L1 et L2
aux bornes du dispositif de coupure
de ligne.
7 Prise (NEMA 6-50R)
Raccorder le prise comme indiqué.
8 Protection surintensité
Sélectionner le type et le calibre de
protection contre les surintensités
conformément à la Section 4-9 (in-
terrupteur de coupure à fusible il-
lustré).
Fermer et verrouiller la porte du dis-
positif de coupure de ligne. Retirer
le dispositif de verrouillage ou de
consigne et mettre l'interrupteur en
position de marche.
9 Fiche (NEMA 6-50P)
Branchement fiche−prise.
