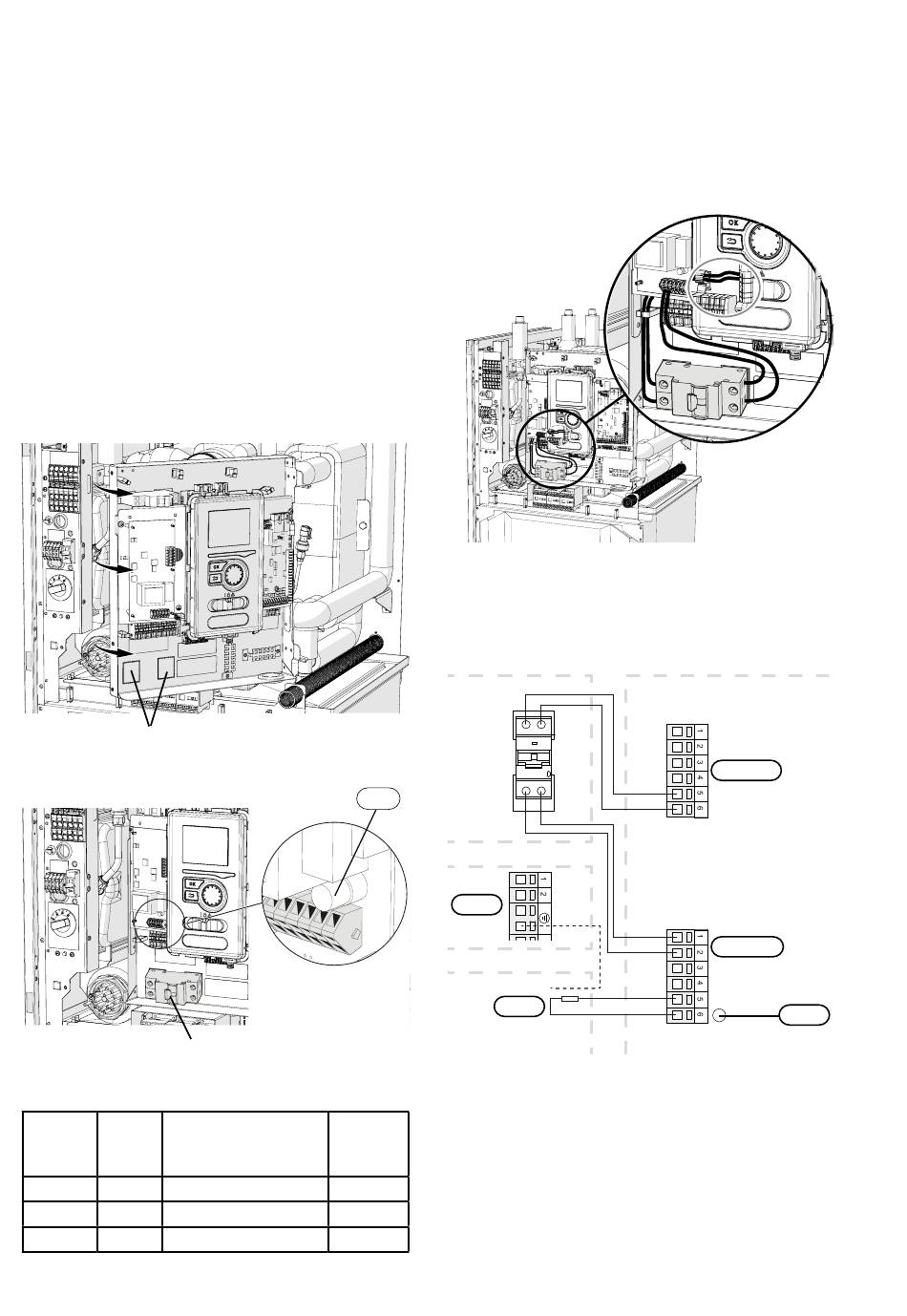

Raccordement de l'accessoire KVR
L'accessoire KVR 10 permet d'évacuer en toute sécu-
rité la majeure partie des condensats de la pompe à
chaleur air/eau vers un point de collecte non exposé
au risque de gel.
RACCORDEMENT HYDRAULIQUE
Pour en savoir plus sur le raccordement hydraulique de KVR 10,
reportez-vous aux instructions fournies avec l'accessoire.
RACCORDEMENT ÉLECTRIQUE
Pour raccorder l'accessoire KVR électrique :
1.
Ouvrez le panneau de commande et percez les
plaques préperforées du boîtier sous l'emplace-
ment du disjoncteur différentiel.
Plaques à percer
2. Mettez le disjoncteur différentiel en place.
Disjoncteur différentiel
3. Utilisez un disjoncteur (F3) adapté à la longueur
du câble KVR (voir le tableau ci-dessous).
Lon-
gueur
P
(W)
Disjoncteur (F3)
tot
(m)
1
15
T100 mA/250 V
3
45
T250 mA/250 V
6
90
T500 mA/250 V
* Installé en usine.
NIBE BA-SVM 10-200
4. Raccordez un disjoncteur différentiel aux bor-
niers 5(N) et 6(L) de la borne AA2-X1.
5. Raccordez un disjoncteur différentiel aux bor-
niers 1(L) et 2(N) de la borne AA23-X1.
6. Raccordez un câble de chauffage externe (EB14)
aux borniers suivants de la borne AA23-X1 : 4 (PE),
5 (N), 6 (L).
Disjoncteur différentiel
różnicowoprądowy RCD
F3
BA-SVM 10-200
X1
EB14
Câble de chauf-
Zewnętrzny kabel
fage externe
Réf.
718 085
518 900*
718 086
Wyłącznik
BA-SVM 10-200
N
L
PE
L
N
KVR
10
PE
N
L
grzejny
AA2-X1
AA23-X1
F3
Section 12 |
Accessoires
69
