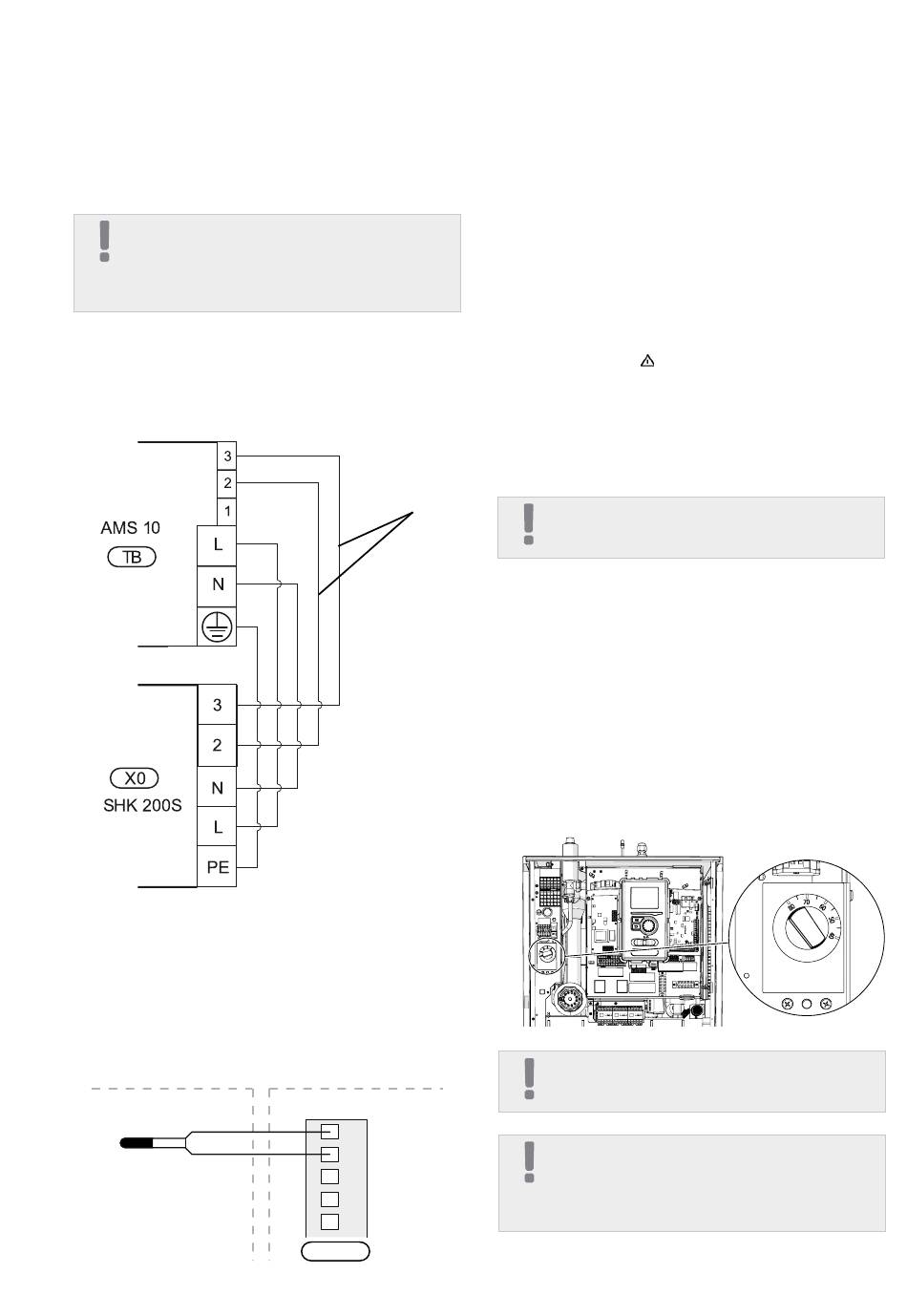

Raccordement de BA-SVM 10-200 et
AMS 10
Le câble de raccordement de l'appareil doit être rac-
cordé au bornier d'alimentation (TB) de AMS 10 et au
bornier (X0) de BA-SVM 10-200.
ATTENTION
Reliez l'unité AMS 10 à la terre avant de raccorder l'ap-
pareil à l'aide du câble. Le réseau électrique doit être
fi xé afi n que le bornier soit hors tension. L'extrémité
du fi l doit être dénudée sur 8 mm.
AMS 10
Raccordez les conducteurs de phase (marron), de
neutre (bleu), de communication (noir et gris) et de
protection (jaune-vert) tel qu'indiqué dans la fi gure :
Raccordement de la sonde de température
extérieure
La sonde de température extérieure BT1 (fournie)
doit être raccordée à l'unité BA-SVM 10-200 via les
borniers AA3-X6:1 et AA3-X6:2.
BT1
32
Section 6 |
Raccordements électriques
Lignes de com-
munication
Min.
5 x 2,5 mm
BA-SVM 10-200
BT1
SHK 200S/ SHK 200S-6
1
2
3
4
5
AA3-X6
Réglages
Appoint électrique supplémentaire : puis-
sance maximale
La puissance maximale de l'appoint électrique sup-
plémentaire est de 9 kW (3 x 400 V). La puissance de
l'appoint électrique est divisée en trois étages. Les
étages de puissance de fonctionnement sont 3, 6
et 9 kW. L'étage de puissance maximal de l'appoint
électrique peut être défi ni dans le menu 5.1.12.
Mode secours
Lorsque le régulateur est réglé sur le mode secours
(SF1 est réglé sur
indispensables sont activées.
•
La production d'ECS est désactivée.
•
Pour plus d'informations sur la température
constante dans le circuit de départ, reportez-vous
à la section Thermostat en mode secours.
ATTENTION
En mode secours, la production d'ECS est désactivée.
Thermostat en mode secours
La température de départ en mode secours est défi -
nie à l'aide d'un thermostat (BT30). Elle doit être défi -
2
nie en fonction de la demande des circuits de chauf-
fage/de rafraîchissement en fonctionnement.
La plage d'ajustement est comprise entre 6 et -77 °C.
Notez cependant que pour les systèmes de plancher
chauffant, ce réglage doit être défini sur 20 °C au
minimum, pour un maximum de 35 à 45 °C afin de
garantir le confort dans la pièce et le fonctionnement
efficace du système.
ATTENTION
La puissance de chauffage disponible maximale en
mode secours est de 3 kW.
ATTENTION
La température défi nie via le thermostat doit être
conforme aux exigences du système. Si la tempéra-
ture est trop élevée, cela peut endommager le sys-
tème.
), seules les fonctions les plus
NIBE BA-SVM 10-200
