Raccordement d'une alimentation de 230 V
L'alimentation est raccordée au bornier (X0) via l'en-
trée située à l'arrière de l'unité (UB1). L'alimentation
est raccordée au bornier (X0) via l'entrée située à l'ar-
rière de l'unité (UB1).
L'alimentation de 230 V permet à l'appoint supplémen-
taire de délivrer une puissance maximale de 4,5 kW.
Le raccordement doit être effectué conformément au
schéma fourni dans le manuel d'utilisation.
Reportez-vous au schéma électrique détaillé de la
sous-section « Schémas électriques ».

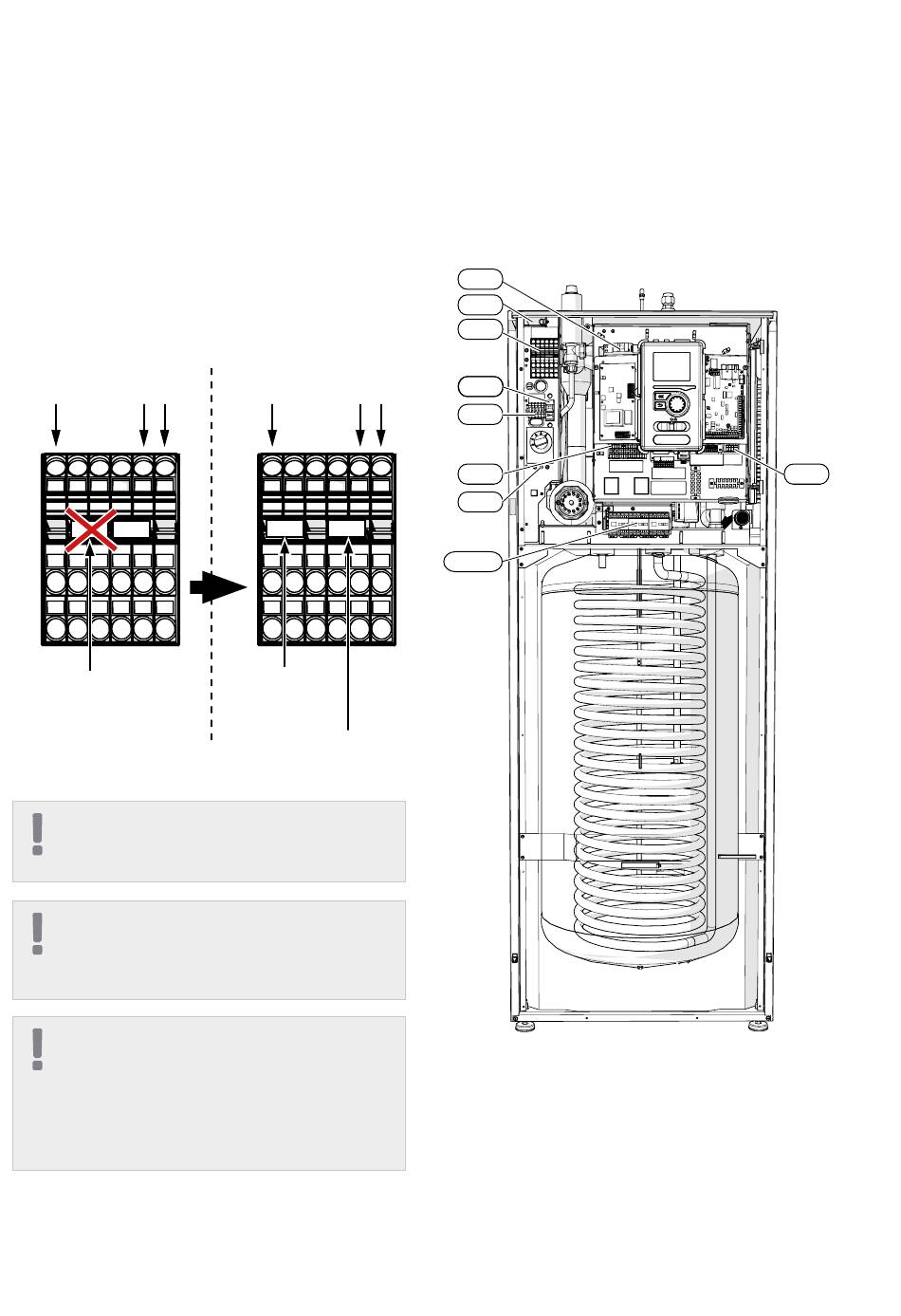

Schéma : raccordement d'une alimentation
de 230 V
L
N PE
X0
L'UTILISATION DE
PONTS SUR LE RACCOR-
DEMENT DES LIGNES L2
ET L3 EST INTERDITE.
ATTENTION
Si une alimentation de 230 V est utilisée, la puissance
maximale de l'appoint de chauffage utilisé dans l'unité
BA-SVM 10-200 est de 4,5 kW.
ATTENTION
Dans le cas d'une alimentation à tarification double, il
convient de raccorder le fil neutre provenant du circuit
d'alimentation (compteur), en particulier lorsqu'une ali-
mentation de 230 V est utilisée.
ATTENTION
L'utilisation de ponts sur le raccordement des
lignes L2 et L3 est interdite. Cela pourrait endomma-
ger l'appareil et le système électrique.
Le fabricant décline toute responsabilité en cas de dom-
mages liés au non-respect des instructions ci-dessus.
NIBE BA-SVM 10-200
L
N PE
X0
Installez un pont
afin de raccorder
l'alimentation de
230 V.
Retirez le pont
pour utiliser le
régulateur de tarifi-
cation double.
Disjoncteur électrique miniature
Le système automatique de régulation du chauffage,
la pompe de circulation et leur réseau électrique
dans BA-SVM 10-200 sont protégés en interne par
un disjoncteur électrique miniature C10 (FA1). L'unité
extérieure AMS 10 et ses accessoires sont protégés
en interne dans BA-SVM 10-200 par un disjoncteur
électrique miniature B20 (FA2).
Raccordement
FA1
UB1
X0
FA2
X10
X1
FD1
K1A-K3A
Section 6 |
X2
Raccordements électriques
31
