Racing RAC525KIT-1 Manuel D'instructions page 31

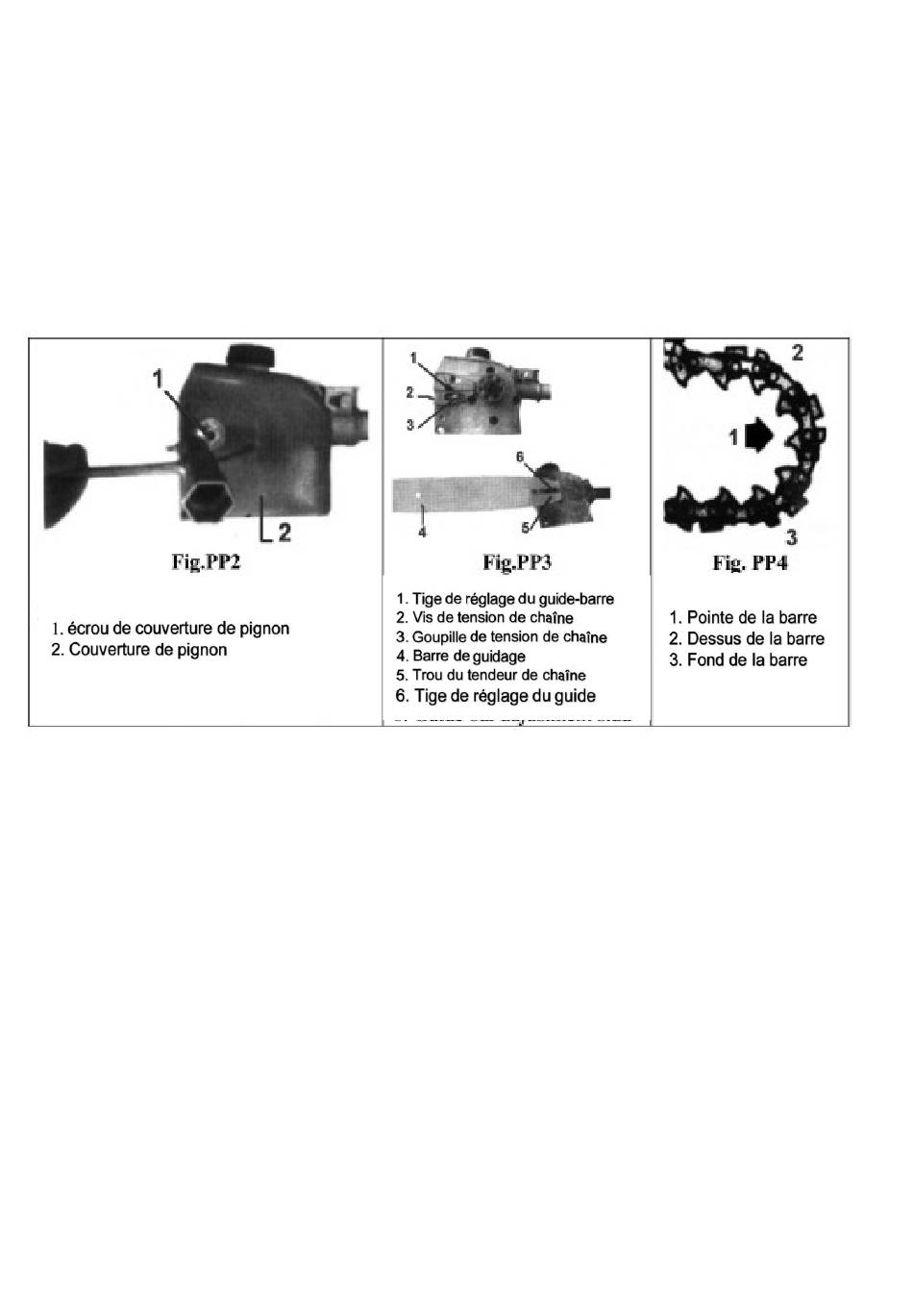

- Placez la barre de guidage sur la tige de réglage de la barre de guidage de la tête de coupe.
Alignez la broche de tension de la chaîne sur le trou du guide-chaîne. Voir la figure PP3
- Installez la boucle de chaîne sur les maillons d'entraînement dans la rainure du guide-chaîne,
puis alignez la chaîne sur le pignon d'entraînement. Assurez-vous que les lames sont
correctement orientées comme indiqué sur la Fig.PP4.
Si l'installation de la chaîne est difficile ou si la chaîne semble trop tendue, reportez-vous à la section
"Réglage de la chaîne".
• Installez le couvercle du pignon sur le montant de la barre.
En utilisant uniquement la pression des doigts, installez l'écrou du couvercle du pignon.
ATTENTION! Ne jamais utiliser l'élagueuse sans le cache-pignon installé.
• Reportez-vous à la section suivante pour connaître les procédures de réglage de la chaîne.
10.3.1
Réglage de la chaine
ATTENTION! N'essayez jamais d'installer, de remplacer ou de régler la chaîne lorsque le moteur
tourne. AVERTISSEMENT! La chaîne de scie est très coupante. Portez des gants pour protéger vos
mains lors de la manipulation. MISE EN GARDE! Une chaîne desserrée peut sauter du guide et
endommager la chaîne et l'équipement associé. Assurez-vous toujours que les chaînes sont
correctement ajustées. Vérifiez plus souvent lorsque vous vous en sortez dans une nouvelle chaîne.
IMPORTANT: Un réglage correct de la chaîne est essentiel pour une performance maximale, une
longue durée de vie de la chaîne et la sécurité de l'opérateur. Inspectez toujours la tension de la
chaîne avant d'utiliser l'élagueuse.
1) Placez la perche sur une surface propre et plane. (Pour un réajustement en cours de
fonctionnement, arrêtez le moteur, puis laissez le guide-chaîne et la chaîne refroidir avant de
poursuivre la procédure de réglage.
2) Desserrez l'écrou du couvercle du pignon à l'aide d'une clé à pipe (Fig. PPS).
3) Soulevez le nez du guide en tournant la vis de tension de la chaîne. Voir Fig.PP6
 Dans le sens horaire pour serrer la chaîne
 Dans le sens antihoraire pour desserrer la chaîne.
4) Tirez la chaîne à la main le long du haut du guide-chaîne à plusieurs reprises, du moteur au bout
du guide. La chaîne doit être bien ajustée mais on devra pouvoir tirer dessus quand même
librement. Voir Fig. PP7.
5) Serrez fermement l'écrou du couvercle du pignon tout en soulevant la pointe de la barre de
guidage.
6) Inspectez la chaîne pour un réglage correct (plus souvent avec une nouvelle chaîne). La chaîne
doit être bien ajustée mais il doit être possible de tirer dessus quand même librement.
31
