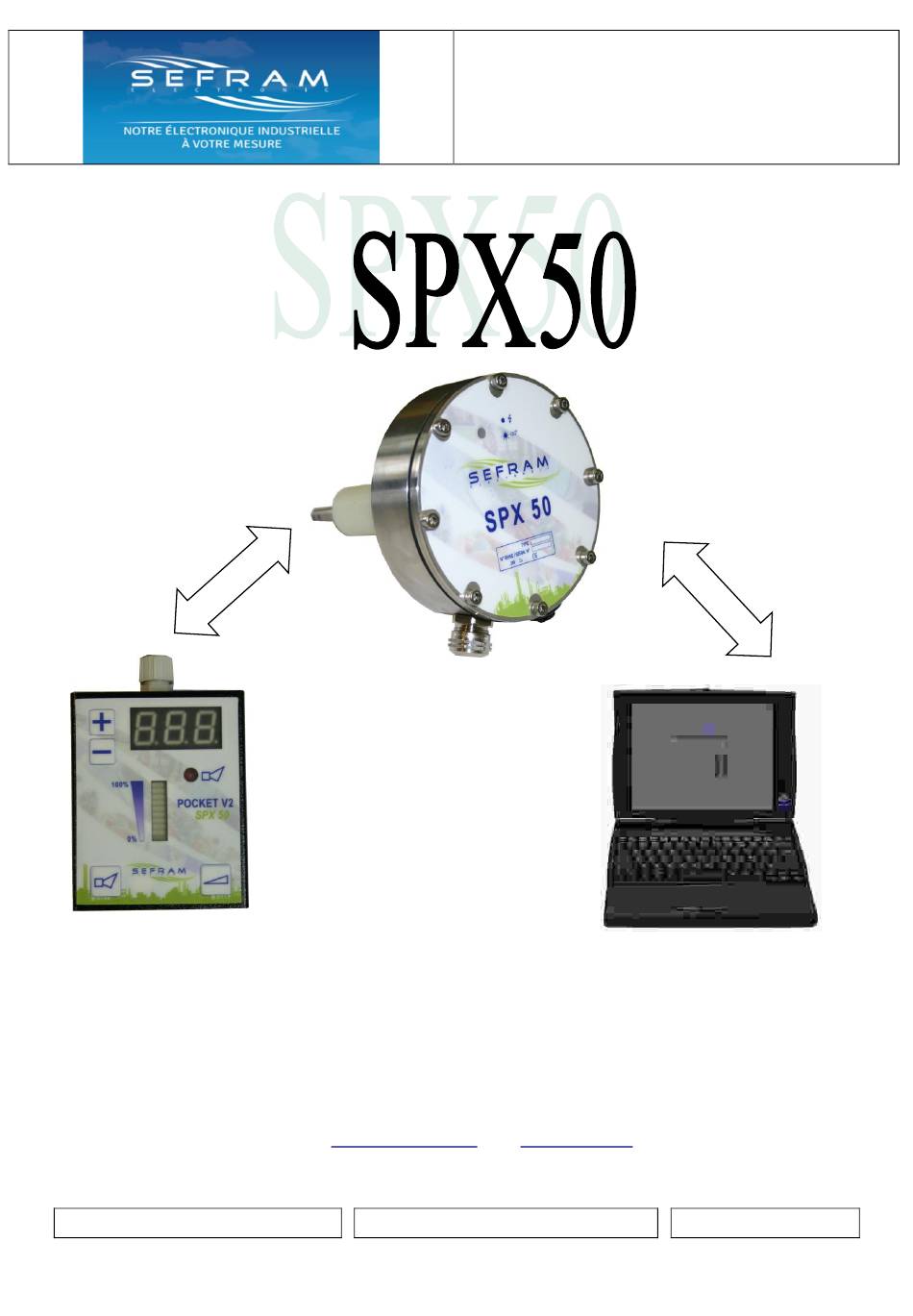

- Page 1 CONTROLEUR EMISSION POUSSIERES SEFRAM PLACE GUTENBERG 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu FI 72.0065.1018 Notice Technique Page 1 sur 17...
- Page 2 CONTROLEUR EMISSION POUSSIERES GENERALITES Le SPX 50 est un contrôleur d'émission de poussières basé sur le principe de la triboélectricité. Il est directement installé sur la gaine ou le conduit à surveiller, la sonde du SPX 50 étant plongée dans le flux d'air chargé...
- Page 3 CONTROLEUR EMISSION POUSSIERES MONTAGES MECANIQUES Le capteur est directement fixé sur la gaine à surveiller dans les conditions suivantes : - filetage 1" / 26-34 mm (BSP ou pas du gaz), - placé dans une portion rectiligne suivant schéma ci-après, - sur une gaine métallique reliée à...
- Page 4 CONTROLEUR EMISSION POUSSIERES ENCOMBREMENTS MECANIQUES NEWCAP-MS M16 N°6 Mini 4,5mm Maxi 10mm Notice Technique FI 72.0065.1018 Page 4 sur 17...
- Page 5 CONTROLEUR EMISSION POUSSIERES RACCORDEMENTS ELECTRIQUES Les borniers de raccordements sont accessibles après démontage du couvercle. Les raccordements s'effectuent avec un câble 4 conducteurs minimum. Section des conducteurs 0,5 mm² maximum. Câble recommandé : HI FLEX-CY 4x0,5². Il est recommandé d'utiliser des tensions 24 V AC pour les contacts d'alarme. Pour des tensions supérieures, la mise en oeuvre d'un interface est conseillé.
- Page 6 CONTROLEUR EMISSION POUSSIERES Version transmetteur 4-20 mA : Le 4-20 mA est de type actif tension 24V DC intégrée. Notice Technique FI 72.0065.1018 Page 6 sur 17...
- Page 7 - En version réseau, la fonction "alarme" sortie sur relais est conservée. Le boîtier interface intègre les relais interface pour une utilisation des contacts jusqu'à 2,5 A 250V AC1. - Les liaisons de dialogue sont de type RS485 protocole SEFRAM sécurisé. Le réseau : Le Soft SPX 50-NET VXX livré...
- Page 8 CONTROLEUR EMISSION POUSSIERES Raccordement sonde : Codage sonde : Notice Technique FI 72.0065.1018 Page 8 sur 17...
- Page 9 CONTROLEUR EMISSION POUSSIERES Le boîtier interface SPX 50 RS-BR : Le boîtier interface SPX 50 RS-BR sert à connecter les sondes du réseau vers le PC. Il intègre les interfaces relais alarmes SPX 50. Caractéristiques générales : - Alimentation générale 230V 50 Hz - Consommation 40 VA - Protection par fusible F1 F2 protection générale 500 mA (250V)
- Page 10 CONTROLEUR EMISSION POUSSIERES Notice Technique FI 72.0065.1018 Page 10 sur 17...
- Page 11 CONTROLEUR EMISSION POUSSIERES Liaison dialogue entre coffret interface : - Raccorder les A avec les A et les B avec les B. Notice Technique FI 72.0065.1018 Page 11 sur 17...
- Page 12 CONTROLEUR EMISSION POUSSIERES L'APPAREIL Notice Technique FI 72.0065.1018 Page 12 sur 17...
- Page 13 CONTROLEUR EMISSION POUSSIERES CARACTERISTIQUES Alimentation 24V AC ou DC Consommation < 100 mA Relais alarme contact inverseur 1A 24V AC/DC actif charge maxi 500 Ω 4-20 mA Réseau type RS 485. lg maxi < 1,2 km (suivant câble) Réglages paramètres via pocket ou PC 1 led en face avant →...
- Page 14 CONTROLEUR EMISSION POUSSIERES REGLAGES Quelque soit la version, le SPX 50 se règle de la même manière avec la pocket ou un PC. 3 fonctions automatiques sont disponibles à l'opérateur : 1°) Auto sensibilité : A l'installation, il faut étalonner l'appareil par rapport au milieu où il est installé (type d'installation, poussières, concentration, etc.
- Page 15 CONTROLEUR EMISSION POUSSIERES FONCTIONNEMENT Version alarme : Le SPX 50 calcule une valeur moyenne en fonction de la durée réglée par l'utilisateur. Si la valeur moyenne dépasse le seuil de consigne d'alarme, le relais alarme "tombe", la led en face avant d'appareil clignote.
- Page 16 +la norme NFC15-100 +la notice technique spécifique à l’appareil lequel l’appareil a été intégré de façon conforme, satisfait à l’ensemble des directives, législations, ordonnances et Les appareils SEFRAM sont conçus pour être montés, service utilisés conformément normes en vigueur les plus récentes.
- Page 17 FRANCE CONFORMITE Le SPX50 est conforme aux directives européennes en vigueur (directives CEM et ATEX) auxquelles elle est soumise. Toutefois, elle doit être utilisée de manière correcte dans des applications pour lesquelles elle est prévue, et doit être en liaison ou à proximité de produits agréés CE.
