SEFRAM DAS30 Manuel D'utilisation

Masquer les pouces Voir aussi pour DAS30:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

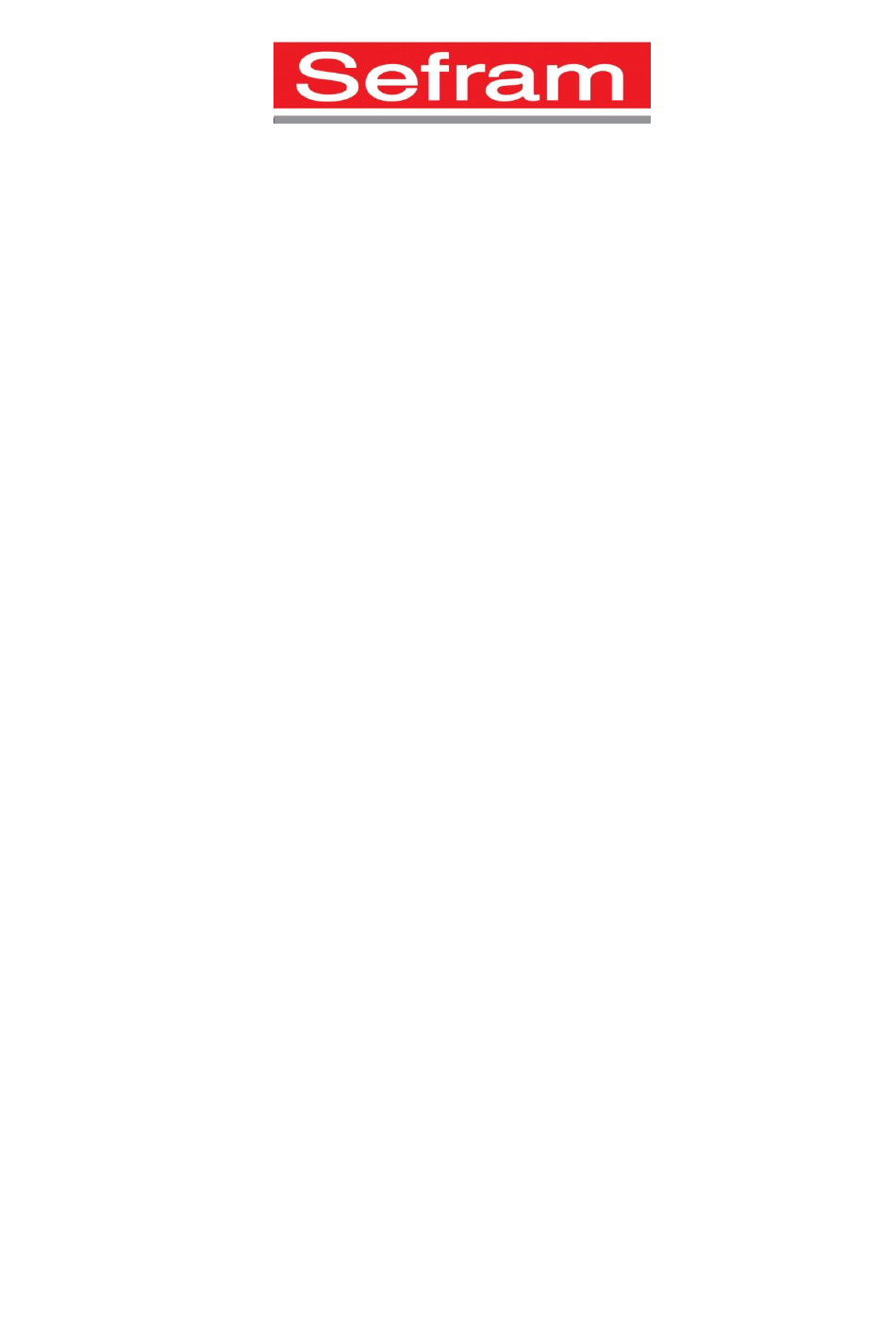

ENREGISTREUR
DAS30- DAS50
MANUEL D'UTILISATION
Edition Aout 2019

Publicité

Table des Matières
loading

Manuels Connexes pour SEFRAM DAS30

Sommaire des Matières pour SEFRAM DAS30

  • Page 1 ENREGISTREUR DAS30- DAS50 MANUEL D'UTILISATION Edition Aout 2019...
  • Page 3 Nous tenons à vous remercier de vous être porté acquéreur d'un enregistreur SEFRAM, et par-là même, de faire confiance à notre société. Nos différentes équipes (bureau d’étude, production, commercial, service après-vente, …) ont, en effet, pour principal objectif de répondre au plus près à...

  • Page 4: Garantie

    Quand un enregistreur revient chez SEFRAM, un service maximum est assuré avec mise à niveau interne suivant les évolutions nécessaires et mise à niveau du logiciel. En cas d’écart dans les caractéristiques, votre instrument sera ajusté...
  • Page 5 Un conseil ! De l’assistance technique ! SEFRAM Instruments & Systèmes s’engage à vous aider par téléphone pour l’utilisation de votre appareil. Veuillez téléphoner au : 04-77-59-01-01 ou envoyer un mail à l’adresse : support@sefram.fr...

  • Page 6: Table Des Matières

    Sommaire 1. SOMMAIRE SOMMAIRE ..........................1.1 INFORMATIONS IMPORTANTES ..................2.1 PRESENTATION ........................3.1 3.1.1. Connectiques : ......................3.2 3.1.2. Description du bandeau supérieur ................3.3 3.1.3. Description de la fenêtre de validation des voies ............3.4 Description de la fenêtre d’analyse réseau ..............3.6 3.1.4.
  • Page 7 Sommaire GESTIONS DES FICHIERS ....................13.2 13.1.1. Sauvegarde des fichiers de configuration .............. 13.3 13.1.2. Récupération des fichiers de configuration ............13.3 13.1.3. Sauvegarde des acquisitions .................. 13.4 13.1.4. Récupération des fichiers d'acquisitions ..............13.6 13.1.5. Transfert via FTP ....................13.7 13.1.6.
  • Page 8 Sommaire 16.1.14.4. Crête et Facteur de crête : .................. 16.6 16.1.14.5. Taux d'harmoniques calculé en analyse de puissance........16.7 16.1.15. Option imprimante ....................16.7 16.1.16. Interface de communication .................. 16.7 16.1.16.1. Ethernet ......................16.7 16.1.16.2. Connecteurs USB ....................16.7 16.1.16.3. Visualisation ......................

  • Page 9: Informations Importantes

    En cas de défaillance ou pour l’entretien de l’appareil, seul un personnel qualifié doit être autorisé à intervenir. Dans ce cas il est nécessaire d’utiliser des pièces détachées Sefram. Ne pas ouvrir l'appareil, celui-ci étant sous tension. Consignes de sécurité...

  • Page 10: Conformité Et Limites De L'appareil

    Terre : parties accessibles reliées à la masse de l'appareil. Conformité et limites de l’appareil Les enregistreurs DAS30 et DAS50 sont conformes à la norme CEI 61010-1 (2001-02). Il possède une isolation renforcée (IR) assuré par deux niveaux d’isolation primaire (IP) Les voies 1 à...
  • Page 11 Informations Importantes L’utilisation de l’appareil sur des fréquences >100 Hz et des tensions > 50 V requiert impérativement le branchement de la prise de terre de protection ou du bloc secteur pour des raisons de sécurité.

  • Page 12: Presentation

    3. PRESENTATION GENERALITES Les DAS30 et DAS50 sont des enregistreurs programmables permettant de mesurer et d’enregistrer sur 2 ou 4 voies, des tensions, des courants, des températures etc. ainsi que sur 16 voies logiques. Une option permet également d’enregistrer des sondes PT100 ou PT1000 Une option imprimante thermique intégrée permet d’enregistrer en temps réel les signaux sur...

  • Page 13: Connectiques

    Présentation DESCRIPTION 3.1.1. Connectiques : 1- un connecteur RJ45 pour l’interface ETHERNET 10/100BaseT 2- deux connecteurs USB pour clef USB (USB femelle). 3- un connecteur SUB-D 25 broches pour les 16 entrées logiques et les sorties d’alarmes 4- 2 ou 4 entrées par fiches bananes selon appareil 5- Option 2 voies PT100 (bornier à...

  • Page 14: L'ecran Tactile

    Présentation L’ECRAN TACTILE 3.1.2. Description du bandeau supérieur Différentes zones sur l’écran : 1- Mode en cours (mode direct, mode mémoire,…) 2- Etat de l’acquisition (acquisition en cours, arrêt) 3- Etat de la batterie 4- Accès direct à la visualisation 5- Accès à...

  • Page 15: Description De La Fenêtre De Validation Des Voies

    Présentation 3.1.3. Description de la fenêtre de validation des voies 1- Changement de couleur de la voie (en appuyant sur ce bouton, vous avez accès à des couleurs prédéfinies ou vous pouvez créer vous-même les mélanges de couleur : 2- Modification de l’épaisseur du trait pour la voie sélectionnée. Vous pouvez modifier l’épaisseur en appuyant sur les touches (diminuer) et (augmenter)
  • Page 16 Présentation Nota : En appuyant sur les entrées logiques, vous obtenez une fenêtre comportant toutes les voies logiques. Sur cette fenêtre plusieurs informations sont disponibles : En cliquant sur une voie logique, la broche concernée sur le connecteur passe en rouge. En appuyant sur le clavier, vous pouvez modifier le nom de la voie.

  • Page 17: Description De La Fenêtre D'analyse Réseau

    Présentation 3.1.4. Description de la fenêtre d’analyse réseau 1- Initialisation de l’analyse réseau 2- Changement de la couleur des différentes mesures (tensions, courants, puissances,…) 3- Mode de mesure du courant (pince, shunt, transformateur) 4- Paramètres de la mesure de courant (conversion entre la valeur mesurée et la valeur envoyée à...

  • Page 18: Le Menu Principal

    Présentation LE MENU PRINCIPAL 1- Touche d’accès au Mode Direct (impression directe de la courbe) 2- Touche d’accès au Mode Mémoire 3- Touche d’accès au Mode Fichier 4- Touche d’accès au mode Gabarit 5- Touche d’accès à l’Analyse Réseau 6- Affichage de l’écran de démarrage pour visualiser le numéro de série, la version logicielle,…...

  • Page 19: Présentation

    Présentation Nota : en appuyant sur les différents paramètres, nous avons la possibilité de changer ces paramètres. De plus en appuyant sur le nom de la voie (A1, A2,…) vous accédez directement à la page de paramétrage de la voie 16- Configuration des voies fonctions (calculs entre plusieurs voies) 17- Menu d’activation ou non des différentes voies Page 2.8...

  • Page 20: Mise A Jour Du Logiciel Interne

    Le logiciel interne est régulièrement mis à jour avec les dernières évolutions. Ces mises à jour sont disponibles sur notre site Internet. http://www.sefram.com/mises-a-jour-logicielles.html Pour le mettre à jour, copiez le fichier qui vous sera fourni sur une clef USB. Placez celle-ci sur le connecteur USB à l’arrière de l’appareil.

  • Page 21: Mise En Service Et Precautions D'usage

    Mise en service et précautions d’usage 4. MISE EN SERVICE et PRECAUTIONS D’USAGE CHARGEMENT DU PAPIER D’ENREGISTREMENT NOTA : Seule une face du papier est thermiquement sensible. Une inversion lors du chargement se traduira par l'absence de toute inscription. Opérations à effectuer : ...
  • Page 22 Mise en service et précautions d’usage MISE EN ROUTE La mise sous tension de l'enregistreur se fait avec le bouton placé sur le dessus de l’appareil. Lorsque l’appareil est en route, le bouton de mise en marche est éclairé en bleu. Après démarrage du logiciel, l'enregistreur affiche une page d'accueil précisant la version de l’appareil puis passe automatiquement dans le mode «...

  • Page 23: Raccordement Aux Circuits De Mesure

    Mise en service et précautions d’usage RACCORDEMENT AUX CIRCUITS DE MESURE 4.1.2. Mesure de tension La mesure de tension s'effectue entre les bornes rouge et noire des entrées par des fils équipés de fiches "banane" mâles de sécurité (suivant CEI 1010). 4.1.3.

  • Page 24: Connexion Des Masses

    Toutefois si l'appareil est resté plus d'un mois sans utilisation, contrôler son état de charge et le recharger éventuellement. Attention : Toute intervention sur la batterie nécessite un démontage de l’appareil et doit être effectuée par un technicien SEFRAM. N'utiliser que des batteries fournies par SEFRAM. Conseils de sécurité : ...
  • Page 25 Mise en service et précautions d’usage La batterie a une durée de vie de 200 cycles de charge / décharge ou 2 ans. Conseils pour prolonger la durée de vie de votre batterie :  Ne pas faire de décharges profondes ...

  • Page 26: Luminosité De L'écran

    Il est possible d’activer ou de désactiver le mode utilisateur. Le mode utilisateur permet de verrouiller la configuration de l’appareil en conservant les autres menus accessibles. Le mot de passe est : Sefram. Ce paramètre est accessible dans la page puis enfin Page 4.6...

  • Page 27: Utilisation

    Utilisation 5. UTILISATION Description des différents modes Choix du mode de fonctionnement de l’enregistreur :  mode DIRECT :  tracé sur papier des signaux mesurés en temps réel (Option)  utilisation : trace papier immédiate, acquisition lente de longue durée ...
  • Page 28 Utilisation Menu Configuration Configuration générale de l’appareil, contrôle des sorties d’alarmes, adresse réseau TCP/IP, étalonnage des voies, mise à jour du logiciel interne. 1- Langue : choix de la langue utilisée par l'appareil. 2- Extinction lumière écran : diminution du rétro éclairage de l’écran LCD, réglage du délai avec les touches (diminuer) et (augmenter)
  • Page 29 Utilisation 10- Options Graphiques : Position Max du barre-graphe : sens de déplacement du barre-graphe de chaque voie à l’écran :  Droite : valeur maximum de la voie sur la droite  Gauche : valeur maximum de la voie sur la gauche 11- Modification date : mise à...
  • Page 30 Utilisation Menu Voies En appuyant sur le menu « voies », vous accédez au tableau de toutes les voies analogiques et voies température disponibles sur votre enregistreur. Ce tableau vous permet d’avoir un aperçu rapide des différents réglages des voies. Vous pouvez modifier les réglages directement dans ce tableau en appuyant sur le paramètre que vous souhaitez modifier.

  • Page 31: Voies Analogiques

    Utilisation 5.1.1. Voies analogiques 1- Numéro de la voie 2- Nom de la voie : donner un nom à la voie (26 caractères max.) 3- Type : choix du type de mesure effectuée sur l'entrée  Tension, courant, fréquence, thermocouple ou compteur ...
  • Page 32 Utilisation 9- Fonction : permet d'affecter une fonction de calcul mathématique à la voie considérée  Sans : pas de fonction.  Changement unité : transforme l'unité des mesures faites sur la voie ; vous pouvez alors programmer un couple de point X1, Y1 et X2, Y2 pour effectuer une mise à...

  • Page 33: Fonctions Supplémentaire Entre Voies

    Utilisation 5.1.2. Fonctions supplémentaire entre voies Des voies fonctions existent sur cet appareil. En effet, vous pouvez activer jusqu’à 4 voies fonctions (FA, FB, FC, FD). Ces voies permettent des calculs entre voies ou des calculs de valeurs moyennes,… Par exemple, si l’on veut calculer une puissance, on sélectionne les paramètres de la voie fonction A On obtient donc la page ci-dessus.

  • Page 34: Voies Logiques

    Utilisation 5.1.3. Voies logiques Les 16 voies logiques peuvent être enregistrées en même temps que les voies analogiques. Afin de paramétrer les voies logiques, vous pouvez appuyer sur le menu « voies logiques » sur la fenêtre principale ou appuyer directement sur la partie des voies logiques présente en bas de chaque fenêtre de configuration : Vous accédez alors à...
  • Page 35 Utilisation Validation des voies Vous avez la possibilité de valider ou non les voies à enregistrer ou à imprimer dans les différents menus de configuration de l’enregistreur. Afin de valider ou non l’enregistrement ou l’impression d’une voie, vous devez cocher (pour valider) ou décocher (pour ne pas valider) la case se trouvant à...

  • Page 36: Visualisation En Temps Réel Des Mesures Sur L'écran

    Utilisation Touche « Visualisation directe » 5.1.4. Visualisation en temps réel des mesures sur l'écran 1- Configuration écran : configuration de l’affichage des mesures à l’écran  Choix du mode de visualisation graphique :  F(t)   Numérique des mesures (plein écran) ...
  • Page 37 Utilisation 1- Configuration écran : configuration de l’affichage des mesures à l’écran  Choix du mode de visualisation graphique :  F(t)   Numérique des mesures (plein écran)  Plein écran pour visualiser le réticule sur l’écran complet (mode f(t)) ...

  • Page 38: Affichage Xy

    Utilisation 5.1.5. Affichage XY Le mode d’affichage XY permet de visualiser les voies validées en temps réel sur l'écran, les unes par rapport aux autres. L’une des voies définie l’excursion sur l’axe horizontal ; les autres voies donnent les points sur l’axe vertical.

  • Page 39: Affichage Numérique

    Utilisation 5.1.6. Affichage Numérique Le mode d’affichage Numérique permet de visualiser les valeurs numériques de toutes les voies en temps réel sur l'écran. Lorsque vous appuyez sur une des voies vous accédez directement à la page de paramétrage de la voie sur laquelle vous avez appuyé.
  • Page 40 Utilisation Menu « déclencheur » Programmation des conditions de départ et d’arrêt du tracé sur papier en mode Direct, de l’acquisition des voies en modes Mémoire, Fichier et Gabarit. Choix des actions après l’acquisition ou le tracé et validation de la sauvegarde en temps réel. La programmation des déclenchements est différente suivant le mode en cours (Direct, Mémoire, Gabarit ou Fichier).
  • Page 41 Utilisation Touche « Sortie mémoire » Affichage à l’écran des acquisitions disponibles en mémoire interne ou dans des fichiers sur la mémoire interne ou clef USB. Cette fonction possède les mêmes commandes que la fonction « Visualisation directe ». La commande « Lire bloc ou fichier » permet de choisir le bloc mémoire (zone de la mémoire interne découpée en blocs) ou le fichier à...
  • Page 42 Utilisation L’affichage se fait alors en 2 passes :  Une phase rapide affichant l’enveloppe de l’acquisition : certains points peuvent ne pas apparaître  Une phase affichant tous les points de l’acquisition : une indication du pourcentage d’avancement s’affiche au bas de l’écran Touche «...

  • Page 43: Recopie D'écran

    Utilisation Recopie d’écran Il est possible de créer un fichier qui est la recopie de l’écran LCD : Il suffit alors d’appuyer sur la touche située en haut à droite de l’écran Le fichier sera alors créé soit sur la clé USB si elle est présente soit sur la mémoire interne. Le nom du fichier sera bmpxxxxx.bmp (nom incrémental) Sur la mémoire interne les fichiers sont sauvés dans le répertoire «...

  • Page 44: Declencheurs

    Déclencheurs 6. DECLENCHEURS Ce chapitre décrit les déclencheurs disponibles sur l’appareil. Ils sont utilisés par : Le menu « configuration », avec les alarmes A et B. Le menu « déclencheurs », par les paramètres de départ et d’arrêt de l’enregistrement. ...

  • Page 45: Un Seuil Unique

    Déclencheurs Déclenchement sur Voies Analogiques En appuyant sur Départ ou Arrêt, vous ouvrez la fenêtre de configuration du déclenchement du départ ou de l’arrêt de l’enregistrement Après le choix du déclenchement sur Voies Analogiques, la ligne suivante à l’écran vous permet de paramétrer la condition de déclenchement.

  • Page 46: Plusieurs Seuils

    Déclencheurs 6.1.2. Plusieurs seuils Après le choix d’un déclenchement sur une combinaison de voies logiques, la fenêtre vous permet de paramétrer le déclenchement sous plusieurs conditions. Enfin, en appuyant sur les différents seuils en face des différentes voies, vous ouvrez la fenêtre de paramétrage des seuils.

  • Page 47: Parasites

    Déclencheurs 6.1.3. Parasites Il est possible de déclencher sur un parasite d’un signal périodique 50 Hz : on déclenche lorsque le signal change de forme radicalement :  Impulsion parasite >200µs  changement brusque de fréquence.  de forme. Page 6.4...

  • Page 48: Déclenchement Sur Voies Logiques

    Déclencheurs 6.1.4. Déclenchement sur Voies Logiques Après le choix du déclenchement sur Voies Logiques, la fenêtre vous permet de paramétrer la condition de déclenchement. Les 16 voies logiques peuvent être utilisées dans le mot de déclenchement :  soit active à l’état 0 (inférieur à 1,6 volt) ...

  • Page 49: Calculs Mathematiques

    Calculs mathématiques 7. CALCULS MATHEMATIQUES Il est possible d’effectuer des calculs mathématiques sur les acquisitions réalisées. Ils sont accessibles à partir de la fonction « Visualisation directe ». Définitions Appuyez alors sur la touche « Calcul Mathématique ». 1- Ajouter : ajouter un calcul mathématique Page 7.1...
  • Page 50 Calculs mathématiques 2- Enlever : enlever l’un des calculs mathématiques affichés 3- Voie : choix de la voie sur laquelle est appliqué le calcul 4- Fonction : choix de la fonction de calcul effectué dans le calcul. Elle est modifiable en appuyant directement sur le type ce qui ouvre une fenêtre proposant tous les calculs disponibles.

  • Page 51: Schéma Explicatif

    Calculs mathématiques Fonctions Schéma explicatif Calcul observation maths C’est la plus basse Minimum crête de tension négative. C’est la plus haute Maximum crête de tension positive. Max – Min Pic à Pic Il s’agit de la valeur la plus courante en deçà...
  • Page 52 Calculs mathématiques = 90% Amplitude Front = 10% Amplitude descendant Tps montée = T2– T1 ère Mesure le temps de la 1 Largeur d’impulsion impulsion positive. Elle s’effectue à 50% de l’amplitude positive ère Largeur Mesure le temps de la 1 d’impulsion impulsion négative.

  • Page 53: Mode Direct

    Mode Direct 8. MODE DIRECT Ce chapitre décrit le Mode Direct de l’enregistreur, destiné à tracer en temps réel sur le papier thermique, les mesures effectuées sur les voies. Ce mode n’existe pas sur les modèles n’ayant pas l’imprimante intégrée Le lancement et l’arrêt du tracé...
  • Page 54 Mode Direct 3- Configuration tracé : voir $4.2 4- Départ : condition de départ du tracé  Manuel : par la touche  Déclencheur : sur une voie, sur combinaison de voies analogiques ou logiques  Voir Déclencheur § 5 ...
  • Page 55 Mode Direct Configuration du tracé Appui sur la touche Définition de toutes les caractéristiques spécifique du tracé sur le papier. 1- Réticule : définition du réticule tracé sur le papier  aucun, tous les 5 mm, 10 mm ou par un nombre entier de divisons ...

  • Page 56: Réarmement Du Tracé

    Mode Direct Réarmement du tracé En mode réarmement, l'attente de départ du tracé est automatiquement relancée, lorsque les conditions d'arrêt se produisent. Pour interrompre le cycle, il suffit de forcer l'arrêt du tracé en appuyant sur la touche pendant le tracé en cours. Ecriture d’informations Au début de chaque tracé...

  • Page 57: Mode Memoire

    Mode Mémoire 9. MODE MEMOIRE Ce chapitre décrit le Mode Mémoire destiné à enregistrer en temps réel en mémoire interne, les mesures effectuées sur les voies. Le lancement et l’arrêt de l’acquisition peuvent être déclenchés sous différentes conditions. Une sauvegarde simultanée des mesures sur fichier peut être activée. Configuration et déclenchement de l’acquisition Appui sur la touche Définition de l’acquisition en mémoire interne.
  • Page 58 Mode Mémoire 3- Départ : condition de départ de l’acquisition  Manuel : par la touche  Déclencheur : sur une voie, sur combinaison de voies analogiques ou logiques (Voir § 5)  Attente : après un délai ou à une date et heure précise ...

  • Page 59: Période D'échantillonnage

    Mode Mémoire Une indication « Impossible » s’affiche lorsque les possibilités de sauvegarde sont dépassées : réduire la vitesse d’échantillonnage ou le nombre de voies Voir chapitre Mode Fichier pour connaître les limitations de l’enregistrement sur fichier. Période d’échantillonnage Lorsque la fréquence des signaux d'entrée est trop élevée pour les enregistrer en mode Direct, il est nécessaire de procéder à...
  • Page 60 Mode Mémoire Position de déclenchement L’acquisition dans un bloc mémoire est basée sur le principe de la « mémoire tournante » :  la mémoire se remplit à partir de la condition de départ  la mémoire se remplit tant que la condition d’arrêt n’est pas valide ; si la mémoire vient à...
  • Page 61 Mode Mémoire Enregistrement Le lancement de l'acquisition s'effectue par appui sur la touche après avoir appuyé sur la touche En haut et à gauche de l’écran apparaît alors : le numéro du bloc en cours s’il y a lieu la vitesse d’échantillonnage courante l’état de l’acquisition (attente déclenchement, remplissage xx%, …) l’ouverture d’un fichier de sauvegarde s’il y a lieu un barre graphe permettant de connaître le pourcentage de l’acquisition effectué...

  • Page 62: Touches De Menu Supplémentaires:  Affichage

    Mode Mémoire Pour des temps d'acquisition plus long, il est possible alors de zoomer une partie des données ou de changer de page. Lorsqu'on change de page de menu, on peut revenir à l'acquisition en appuyant sur la touche " "...
  • Page 63 Mode Mémoire Sortie mémoire Il est possible d’accéder au mode « sortie mémoire » en appuyant sur la touche Visualisation des acquisitions disponibles en mémoire interne ou dans des fichiers. Possibilité de lancer le tracé sur papier des acquisitions. 1- Blocs et Fichiers : choix du bloc mémoire ou du fichier à visualiser ; si il n'y pas de bloc valide, la seule touche de menu existante est «...

  • Page 64: Mode Gabarit

    Mode Gabarit 10. MODE GABARIT Ce chapitre décrit le Mode Gabarit destiné à enregistrer en temps réel en mémoire interne, les mesures effectuées sur les voies. Le lancement de l’acquisition peut être déclenché sous différentes conditions. L’arrêt se fait lorsque les mesures dépassent une précédente acquisition définie comme Gabarit. Une sauvegarde simultanée des mesures sur fichier peut être activée.
  • Page 65 Mode Gabarit 1- Blocs : découpage de la mémoire interne en blocs  1, 2, 4, 8, 16, 32, 64 ou 128  Raz Blocs : effacement de tous les blocs : le bloc courant est le bloc n°1 2- Période d’acquisition : vitesse d’échantillonnage des voies ...
  • Page 66 Mode Gabarit Création du gabarit Faire une acquisition mémoire. Appuyez sur la touche , puis sélectionnez le paramètre L’appareil affiche alors le gabarit en cours. Il est matérialisé par 2 courbes (une min et un max.) autour de la voie choisie comme référence au gabarit. Les 2 courbes sont sauvegardées en mémoire interne non volatile.
  • Page 67 Mode Gabarit Utilisation du gabarit La comparaison au gabarit sert à arrêter l’acquisition. Cette comparaison se fera sur les «Voies Gabarit » sélectionnées dans la page La fenêtre d’information au bas de la page récapitule la configuration générale de l’acquisition : ...

  • Page 68: Mode Fichier

    Mode Fichier 11. MODE FICHIER Ce chapitre décrit le Mode Fichier destiné à enregistrer en temps réel les mesures effectuées sur les voies. Le lancement et l’arrêt du tracé peuvent être déclenchés sous différentes conditions. Configuration et déclenchement de l’acquisition Appui sur la touche Définition de l’acquisition sur fichier.
  • Page 69 Mode Fichier 4- Arrêt : condition d’arrêt de l’acquisition  Automatique : lorsque le disque est plein  Déclencheur : sur une voie, sur combinaison de voies analogiques ou logiques (voir §5) Mode de déclenchement Double Trigger ; voir § Mémoire. Limitation Les acquisitions temps réel sur fichier sont limitées par le taux de transfert entre les entrées et les moyens de sauvegarde sur mémoire interne ou sur clef USB.

  • Page 70: Analyse De Reseau

    Les connexions des entrées sur l'installation a tester doivent être effectuées par une personne dûment habilitée En mode analyse réseau le DAS30/50 doit-être impérativement connecté à son alimentation externe et la prise secteur branchée ou la terre doit être raccordée à...
  • Page 71 Analyse de réseaux Installation Dans le menu principal changer le mode en appuyant sur la touche . On rentre directement dans la page de configuration. On choisit la configuration de base du réseau utilisé.  Monophasé  Triphasé mode Aaron : on n’utilise alors que 2U et 2 I. La 3ieme phase est alors recalculée. (Uniquement pour le DAS50) : (méthode des doubles wattmètres).
  • Page 72 Analyse de réseaux Câblage et vérification : On visualise directement le câblage du réseau. Toute erreur de câblage peut entraîner des résultats faux. La couleur des voies correspondent à la couleur de chaque entrée. Les entrées tensions U1, U2 sont reliés sur les bornes 1 et 3 Les entrées courants I1, I2 sont reliés sur les bornes 2 et 4 Diagramme de Fresnel : Il est possible de vérifier la justesse du câblage en visualisant également le diagramme de Fresnel.
  • Page 73 Analyse de réseaux Enregistrement de voies supplémentaires : Il est possible d’enregistrer des voies supplémentaires en cochant les voies à enregistrer dans la configuration de votre analyse réseau. Le nombre de voies sera différent en fonction du réseau électrique (monophasé : plus de voies supplémentaires, triphasé : moins de voies supplémentaires) : Validation des voies supplémentaires Visualisation temps réel des signaux: Page 11.4...

  • Page 74: Analyse De Réseaux

    Analyse de réseaux En appuyant sur la touche on a alors accès aux fenêtres suivantes. Cette page est accessible même lorsque l’acquisition en cours. Chacune de ces fenêtres peuvent être dé-validées en appuyant sur la touche  Diagramme de Fresnel : affichage du signal ainsi que les valeurs RMS des entrées et de la fréquence.

  • Page 75: Fichier D'acquisition Des Paramètres

    Analyse de réseaux  Visualisation harmonique : Cette fenêtre est réactualisée environ 1 fois par seconde.  Choix des voies : on choisit alors soit toutes les voies tension (U1, U2) soit toutes les voies courant (I1, I2) soit toutes les voies réseaux (U1, U2 + I1, I2) soit une seule voie (ces voies servent également à...
  • Page 76 Analyse de réseaux  Sélection des grandeurs : Les possibilités sont :  Tension et Courant: o Efficace RMS : valeur efficace o Fond fond : valeur efficace du fondamentale. o Moyenne : valeur moyenne (Décalage DC) o Crête : valeur maximum entre les valeurs crête max et min o Facteur de crête : Le facteur de crête est le rapport entre la valeur crête et la valeur efficace (1,414 pour un signal sinusoïdal)

  • Page 77: Méthode De Mesure

    Analyse de réseaux Pour arrêter l'acquisition il faut appuyer sur la touche Méthode de mesure :    Valeurs efficaces :   Valeurs moyennes : mean    Puissances Actives :   Puissances Apparentes :  ...

  • Page 78: Gestions Des Fichiers

    Gestion des fichiers 13. GESTIONS DES FICHIERS Généralités Pour tous les fichiers possibles, l’appareil possède un disque flash interne et peut recevoir une clef USB ce qui permet :  la sauvegarde ou le chargement de la configuration totale de l'enregistreur ...

  • Page 79: Sauvegarde Des Fichiers De Configuration

    Gestion des fichiers Il est fortement recommandé de travailler sous un répertoire et non sous la racine du disque flash Lorsqu'on efface un répertoire tous les fichiers sous ce répertoire seront alors effacés. Gestion des fichiers de configuration. La page de gestion des fichiers de configuration est associée à la touche Leur nom a l'extension "cnf".

  • Page 80: Sauvegarde Des Acquisitions

    Gestion des fichiers Gestion des fichiers d'acquisitions : 13.1.3. Sauvegarde des acquisitions Il y a 2 possibilités de sauvegarder des acquisitions dans l’appareil : en Manuel après une acquisition en Temps réel pendant une acquisition.  Manuel : Disponible dans tous les modes ; accessible à partir des fonctions après avoir stoppé...
  • Page 81 Gestion des fichiers Si l’acquisition attend un déclencheur de Départ, l’appareil enregistre dans le fichier tous les points avant ce déclencheur. Après l’arrêt de l’acquisition, le fichier possèdera donc plus de points que le bloc mémoire ayant servis à l’acquisition. Dans le 2 cas, enregistrement Manuel ou Temps réel, la date du fichier est la date de fermeture du fichier.

  • Page 82: Récupération Des Fichiers D'acquisitions

    Gestion des fichiers 13.1.4. Récupération des fichiers d'acquisitions Appuyez sur la touche à partir du menu principal puis La fenêtre suivante s’ouvre : Sélectionner . La fenêtre suivante apparait alors : Choisissez l’emplacement et le nom du fichier à récupérer pour l’afficher sur l’écran puis appuyer sur la touche Page 12.6...

  • Page 83: Logiciels D'exploitation

    Périphérique USB. o A l’aide du protocole FTP 13.1.5. Transfert via FTP  Utilisation de SeframPilot : Le transfert par ftp se fait directement par SeframPilot : si l’adresse IP référence le DAS30/50 validez alors  Utilisation de l’explorateur Windows : Il est possible d e créer un icône favori...

  • Page 84: Visualisation Sous Seframviewer

    Gestion des fichiers 13.1.6. Visualisation sous SeframViewer Lancer le logiciel SeframViewer (ou double cliquer sur un fichier) Puis ouvrez un fichier .REC. Vous pouvez choisir :  les voies à visualiser  le mode de visualisation f(t) ou xy  l’autocalibration des voies. Votre fichier d’acquisition est alors affiché...

  • Page 85: Pilotage Avec Seframpilot

    Gestion des fichiers Vous pouvez également créer directement un fichier résultat (fichier texte ou Excel) en lançant en mode commande de Windows® la commande ligne suivante : (voir Menu sous menu -Options de l’aide) Exemple : C:\SeframViewer monfichier.rec /x : créera directement un fichier Excel C:\SeframViewer monfichier.rec /t : créera directement un fichier texte.

  • Page 86: Entrees / Sorties

    Entrées / Sorties 14. ENTREES / SORTIES Connecteur Entrées / Sorties supplémentaires Le connecteur est situé à l’arrière (SUB-D 25 broches femelle). N° de broches Nom des signaux Voie logique 1 Voie logique 2 Voie logique 3 Voie logique 4 Voie logique 5 Voie logique 6 Voie logique 7...

  • Page 87: Utilisation

    Entrées / Sorties Entrées logiques Les entrées non connectées sont au circuit suivant : Les entrées non connectées sont au potentiel 0 V (niveau 0). Nombre de voies logiques : de 1 à 16. Niveau TTL 3,3 V (protégé jusqu'à 24 V) Pour créer un front montant, il suffit de mettre une connexion entre l'entrée et la sortie d'alimentation du connecteur.

  • Page 88: Sortie D'alimentation

    Entrées / Sorties 14.1.2. Utilisation Signalisation d’évènements internes vers le monde extérieur à l’enregistreur (déclencheurs sur les voies analogiques ou logiques, états du bloc d’impression,…) Voir chapitre « Utilisation ». Sortie d’alimentation On trouve une sortie alimentation limitée à 0.2 A (voir schéma connecteur). La tension est celle de la batterie 9-12 V en fonction de la charge et 15V si le chargeur est branché.

  • Page 89: Boite D'extension Interface Entrées Sorties

    Entrées / Sorties Boite d’extension interface entrées sorties L’option boite d’extension interface entrées sorties (code 984405500) permet :  Conversion d’une tension alternative (exemple 230V 50Hz) en un signal logique 1  Connexion aisée des entrées des 16 voies logiques ...

  • Page 90: Utilisation

    Entrées / Sorties  0 à 10V=~ connexion 0 - 10V voie logique 1 Par borne à vis entre les points 1 et 2 du bornier à vis Tension maxi utilisable : 10V continu ou alternatif Fréquence : 45 à 440Hz Seuil de basculement typique (AC ou DC) : 2.2V Seuil bas non détecté...

  • Page 91: Interface Ethernet

    Interface Ethernet 15. INTERFACE ETHERNET 15.1.1. Généralité Il est possible d’utiliser l’enregistreur à distance via son interface Ethernet avec le protocole TCP-IP. Raccordez l’enregistreur à votre réseau avec un câble droit sur le connecteur 10/100 BASE-T (RJ45) situé à l'arrière de l'appareil. Vous pouvez utiliser l’enregistreur sur un réseau Ethernet 10 Mbit/s ou 100Mbit/s.

  • Page 92: Interface Wifi

    Il suffit alors d'envoyer à l'appareil les ordres définis dans les paragraphes suivants. 15.1.2. Interface WIFI Utiliser uniquement la clef USB WIFI fournit par SEFRAM. Démarrer l’appareil avec la clef installé sur un port USB Dans le menu « Configuration » appuyer sur la touche « Réseau »...

  • Page 93: Transfert Via Ftp

    Interface Ethernet 15.1.3. Transfert via FTP Transférez vos fichiers sur votre ordinateur pour les sauvegarder ou les exploiter avec le logiciel SeframViewer.  Utilisation de l’explorateur de fichier de Windows  FileZilla : Logiciel libre (https://filezilla-project.org/)  Utilisation d’un navigateur externe (internet explorer, Mozilla, Opera, Chrome , etc…) Lancez votre navigateur et entrez l’adresse de connexion (voir chapitre Configuration) : suivi de l’adresse IP de votre enregistreur «...

  • Page 94: Pilotage Avec Vnc

    Sur la ligne VNC Server : il faut entrer l’adresse IP de votre enregistreur ainsi que le mot de passe (Le mot de passe de base est « sefram ») puis de cliquer sur « Connect » Vous pourrez alors contrôler votre enregistreur depuis votre ordinateur.

  • Page 95: Langage De Programmation

    Interface Ethernet 15.1.5. Langage de programmation Format des messages de réception Dans tous les exemples suivants, le caractère espace est représenté par un espace blanc. Les échanges d’un contrôleur vers l’enregistreur s’effectuent sous la forme de messages constitués par une suite de caractères ASCII (et éventuellement d’octets binaires) terminés par un terminateur de message.
  • Page 96 Interface Ethernet -Séparateur d’en-tête : Un ou plusieurs caractères ASCII (0 à 32, en valeur décimale sauf 10 et 13). -Une ou plusieurs données : (par exemple :SPEED 1,MM_S), alphanumériques, numériques ou composées de caractères quelconques ou d’octets binaires. -Séparateur de données : une virgule ","...

  • Page 97: Demande D'identification D'un Appareil

    Interface Ethernet - Un en-tête : (par exemple :TYP:THE) composé d’une seule (en-tête simple) ou de plusieurs (en-tête composé) chaînes de 1 à 12 caractères alphabétiques (majuscules uniquement ou numériques ou le caractère “_” (codé ASCII 95 en décimal) Une chaîne d’en-tête commence par un caractère alphabétique. Dans un en-tête composé, les chaînes de caractères sont séparées par le caractère “:”...
  • Page 98 Interface Ethernet REMISE A ZERO D’UN APPAREIL *RST action : initialisation de l’enregistreur dans une configuration fixe (Entrées en tension, calibre 10V, centre 0V, ...) *REM PASSAGE EN PROGRAMMATION (REMOTE) (non obligatoire) *LOC RETOUR EN MODE LOCAL *CLS EFFACEMENT DES REGISTRES D'ETAT action : l'appareil effectue une remise à...

  • Page 99: Registres De Demande De Service

    Interface Ethernet Vue d'ensemble des structures de données d'état de l'enregistreur : FILE D'ATTENTE DE SORTIE file d'attente non vide REGISTRE D'ETAT REGISTRE D'ETAT 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0 D'EVENEMENTS STANDARDS DES ALARMES lecture : *ESR?
  • Page 100 Interface Ethernet REGISTRE DE DEMANDE 3 2 1 0 DE SERVICE Lecture : *STB? & & & & logique & & & REGISTRE DE VALIDATION 5 4 3 2 1 0 DE DEMANDE DE SERVICE écriture : *SRE <NRf> lecture : *SRE? Registre d'état : Il contient le mot d'état de l'appareil.
  • Page 101 Interface Ethernet la description de ce registre). Son état indique si un ou plusieurs événements autorisés sont apparus dans le registre d'état des alarmes depuis sa dernière mise à 0. Registre de validation : Le mot d'état est associé à un registre de validation permettant de contrôler la demande de service en ne l'autorisant que pour certains cas.
  • Page 102 Interface Ethernet Registre des alarmes Se référer à la vue d'ensemble des structures de données d'état. La structure des registres d'alarmes est affectée au bit 0 du registre de demande de service. Registre d'état : Ce registre contient un certain nombre de messages spécifiques à l'enregistreur dont la signification est exposée ci-après.
  • Page 103 Interface Ethernet Exemple : La programmation d'une demande de service pour : un début ou une fin d'impression sur papier, une erreur d'instruction, la présence de données en sortie de l'enregistreur, s'effectue par les instructions SRQ_ENABLE 3 (Bit 0 et 1 à 1) *ESE 32 (Bit 5 à...
  • Page 104 Interface Ethernet Dictionnaire de programmation Dans les tableaux suivants, l’envoi des caractères en minuscule des en-têtes et des paramètres est facultatif. En règle générale, les paramètres numériques sont de type entier (NR1), ceux pour lesquels il est précisé "en décimal" peuvent être de type NR1, NR2 ou NR3. Configuration EN-TETE PARAMETRES...
  • Page 105 Interface Ethernet Paramètres des voies EN-TETE PARAMETRES EXEMPLES CHAN 3 CHAnnel permet de définir l'entrée CHANNEL qu'on va pouvoir modifier On a choisi de modifier la par les commandes voie 3 P1 = choix de l'entrée 1, 2,… / PT1, PT2 / A, B, C, D renvoie le numero de l'entrée sélectionnée ainsi que sa CHAnnel ? valeur.
  • Page 106 Interface Ethernet EN-TETE PARAMETRES EXEMPLES FILTER 10HZ FILter définition du filtre de la voie définie par la commande CHANNEL P1 = WOUT,F10KHz,F1KHz,F100Hz,F10Hz, F1Hz,F10S,F100S ou F1000S renvoie le filtre de l'entrée sélectionnée FILter ? P1,P2,P3 RANGE 12,3,0 RANGE modifie le calibre et le centre de l'entrée :CHAN calibre = 12 Volts P1 = Calibre en unité...
  • Page 107 Interface Ethernet Fonctions des voies et entre voies EN-TETE PARAMETRES EXEMPLES CHAN 2;FUNCTION LOGX; FUNCMATH permet de sélectionner une fonction mathématique pour La voie2 vaut aLog(x)+b l'entrée CHANNEL P1 = Type de fonction : NONe, UNIT, AX, ABSX, SQRX, SQROOTX, LOGX, EXPX,AINVX,ADVDT,AINTV (sans, changement unité,ax+b, a|x|+b, ax²+b, ...) renvoie la fonction de la voie CHANNEL...
  • Page 108 Interface Ethernet Papier Page 14.19...
  • Page 109 Interface Ethernet EN-TETE PARAMETRES EXEMPLES DIRECTPLOT FT DIRECTPLOT Définition du mode de retranscription sur le papier en mode direct P1 = FT, TEXTe renvoie le mode papier. DIRECTPLOT ? P1,P2 SPEED 10,MM_S SPEed Définition de la vitesse papier Vitesse de 10 mm/sec P1 = valeur vitesse : 1,2,5,10,20 pour P2 = MM_H ou MM_M, 1,2,5,10,20,25,50,100,200 pour P2 = MM_S...
  • Page 110 Interface Ethernet EN-TETE PARAMETRES EXEMPLES START:MANUAL START:MANual Déclenchement manuel (arrêt ou départ) start:trig;:trig:chan 1,S1,POS START:TRIG déclenchement sur une combinaison de seuil ( voir chapitre déclenchement) P1,P2,P3 START:WAIt 0,2,10 START:WAIt Déclenchement sur une attente attende de 2min10sec P1 = nombre d'heures d'attente (0 à 23) P2,P3 = minutes,secondes (0 à...
  • Page 111 Interface Ethernet Déclencheurs EN-TETE PARAMETRES EXEMPLES TRIG:TYP Défini le type de déclencheur général P1= EDGE ou LEVEL P1,P2 TRIG:LOG TRIG:LOG "XXXXXXXXXXXXXXX1",AND Choix déclencheur sur les voies logiques P1=définit les 16 valeurs des triggers ajouter un délimiteur déclencheur sur Voie logique de messages (guillemet) P2 = AND ou OR P1=Numéro de la voie (1, 2, PT1, etc...)
  • Page 112 Interface Ethernet Mode Mémoire EN-TETE PARAMETRES EXEMPLES P1,P2 MEMSPEED 10,MICRO MEMSpeed Définition de la période d'échantillonage Période de 10 µsec. P1 = Période ( de 1 à 500) P2 = MICro,MILIsec,Sec,MIn,HOurs donne l'unité MEMSpeed:EXT Utilisation d'une horloge externe renvoie la vitesse d'acqusition MEMSpeed ? MEMBLOC 4 MEMBloc...
  • Page 113 Interface Ethernet Réarmements, sauvegarde temps réel EN-TETE PARAMETRES EXEMPLES REARm SINGLE REARm définition du réarmement manuel P1 = SINgle,AUTo,SETup REARM REARm:SETup SETUP;REAR:SETUP 2 Numéro de la configuration à changer Aller à la configuration 2 P1 = 1 à 15 renvoie le type de réarmement REARm ? SAVE DISK SAVE...
  • Page 114 Interface Ethernet Diagrammes EN-TETE PARAMETRES EXEMPLES P1,P2 GRID:LOG 50,5,UP;:GRID GRID 2,SEPLOGON Définition des diagrammes P1 = Nombre de diagramme Les voies logiques se trouvent en haut et de hauteur 50 mm P2=SEPLOGON ou SEPLOGOFF : voies logiques séparés on a 2 ecran de 100 mm renvoie la définition de tous les diagrammes GRID ? GRID:LOG...
  • Page 115 Interface Ethernet Visualisation directe EN-TETE PARAMETRES EXEMPLES SCREEN SCREEN FT Définition du mode de visualisation P1 vaut FT, TEXT ou XY SCREEN ? Renvoie le mode de visualisation SCREEN:FT P1,P2,P3 PAGE SCOPE;SCREEN FT;:SCREEN Definition en F(T) HOR,BOUNON,FULLON P1:HOR pour horizontal P2:BOUNON ou BOUNOFF pour affichage des bornes on visualise horizontalement en plein écran...
  • Page 116 Interface Ethernet Fonctions Mathématiques EN-TETE PARAMETRES EXEMPLES MATH 3 MATH Nombre de fonctions mathematiques ( de 0 à 5) P1 vaut FT, TEXT ou XY P1,P2,P3 MATHDEF 1,1,MIN MATHDEF Définition d'une fonction P1 : Numéro de la fonction P2:Voie utilisée P3 : fonction MIN MAX PK_PK LOW HIGH AMPL P_OVERSH N_OVERSH FREQ PERIOD R_EDGE F_EDGE...

  • Page 117: Demande De Service

    Interface Ethernet Demande de service Se reporte aux explications sur la structure de données d’états. EN-TETE PARAMETRES EXEMPLES SRQ_ENABLE 3 SRQ_ENABLE Permet de modifier le registre de validation des alarmes P1 = valeur du registre 3 = 1 + 2 soit bits 0 et 1 décimale utilisation Le début et la fin du tracé...

  • Page 118: Specifications Techniques

    Informations importantes 16. SPECIFICATIONS TECHNIQUES Entrées isolées 16.1.1. Caractéristiques générales Nombre d’entrées : 2 ou 4 selon appareil Impédance : Impédance > 25 MΩ pour les calibres < 1 Volts Impédance = 1 MΩ pour les autres calibres Tensions maximum admissibles : Entre les 2 bornes d'une voie : +500 V DC ou 500 V AC 50 Hz Catégorie d'installation : catégorie de surtension : III 600V Isolement : double isolation entre masse mécanique et voie de mesure : >100 MΩ...

  • Page 119: Enregistrement En Rms

    Informations importantes 16.1.3. Enregistrement en RMS Calcul RMS par logiciel Échantillonnage : 200 µs Fréquence max : 500 Hz Facteur de crête : 2,2 et 600 V max. instantané Précision : +/- 1 % (signal sinusoïdal) Temps de réponse : 100 ms typique (40 ms à...

  • Page 120: Enregistrement En Comptage

    Informations importantes 16.1.6. Enregistrement en Comptage : Seuil de décision : Variable de –99V à 99 V par pas de 0.1 V Sensibilité minimum : +100mV + 1% du seuil de décision. Comptage maximum en enregistrement : 65536 (au delà le compteur est remis à zéro). Comptage maximum en valeur numérique : 4E 16.1.7.

  • Page 121: Entrées / Sorties Supplémentaires

    Informations importantes 16.1.9. Entrées / sorties supplémentaires 16.1.9.1. Voies logiques Nombre de voies Impédance d'entrée 4,7 KΩ Fréquence d'échantillonnage identique à celle des entrées principales. Tension admissible maximum 24 V Catégorie 1 16.1.9.2. Sorties d'alarmes Alarmes A et B sorties 0-5V §...

  • Page 122: Déclencheurs

    Informations importantes 16.1.11. Déclencheurs Les déclencheurs sont identiques pour les différents modes  Date  Délai  Seuils et combinaisons ( or/and) de seuils (2 seuils par voies)  Pente de voies (calcul sur des périodes de 10 ms à 1s) ...

  • Page 123: Analyse Réseau

    Informations importantes 16.1.14. Analyse Réseau : Les précisions données supposent que les valeurs nominales saisies soient correctes. 16.1.14.1. Gammes et Précisions Tension et Courant: Tension efficace :  Gamme : de 1 mV RMS à 400Vrms  Précision : 0,5% de la tension nominale. Courant efficace : ...

  • Page 124: Taux D'harmoniques Calculé En Analyse De Puissance

    Informations importantes 16.1.14.5. Taux d'harmoniques calculé en analyse de puissance Gamme : THD : de 0 % à 600 % : de 0 % à 100 % Précision : valeur lue +/- 2,5% Harmoniques : De l’ordre 2 jusqu’à l’ordre 50 Gamme : de 0 % à...

  • Page 125: Conditions D'environnement

    Informations importantes 16.1.17. Conditions d’environnement 16.1.17.1. Conditions climatiques Température de fonctionnement 0°C à 40°C Humidité relative max 80 % sans condensation Température de stockage -20°C à 60°C 16.1.17.2. Alimentation - batterie Alimentation externe : bloc secteur 100/240 VAC, jack 5,5 mm, trou 2,1 mm sortie 15V 4 A max Batterie non amovible : Lithium ion 10,8 V, 6,5 Ah.

  • Page 126: Compatibilité Électromagnétique, Sécurité

    Informations importantes 16.1.18. Compatibilité électromagnétique, Sécurité 16.1.18.1. Compatibilité électromagnétique selon EN 61326-1 et 61326-1-2 Page 16.9...

  • Page 127: Sécurité, Classe D'isolement, Catégorie D'installation

    Informations importantes 16.1.18.2. Sécurité, Classe d'isolement, catégorie d'installation Classification de sécurité : Appareil portable pour utilisation sur le terrain Sécurité conforme à la norme EN61010-1 (2001-02) Degré de pollution Alimentation par bloc externe 15V code 207195117 Catégorie d'installation (catégorie de surtension) Entrée mesure catégorie III 600 V, surtension 6000 V Autre entrée/sortie...

  • Page 128: Accessoires

    Spécifications techniques 16.1.19. Accessoires 16.1.19.1. Accessoires livrés avec l'appareil Manuel d'utilisation CD d'aide avec logiciel et notices Chargeur de batterie 207195117 Accessoires communs:  1 connecteur 25 contacts male 214200250  1 capot de connecteur 214299014 Accessoires Imprimante :  1 rouleau de papier 837500526 Accessoires module 2 voies : ...

  • Page 129: Annexes

    Annexes 17. ANNEXES 17.1.1. Information sur les calibres des entrées Rappel : Le calibre est la différence entre la mesure maxi et la valeur mini affichable sur l’écran ou le papier. L’origine est le milieu du papier ou de l’écran 17.1.2.

  • Page 130: Précision De Mesure En Thermocouple

    Annexes 17.1.3. Précision de mesure en thermocouple Les mesures de thermocouple sont ramenées à des mesures de tension. Pour une étendue de mesure température donnée le logiciel détermine le calibre tension de la manière suivante : *Soit « T » la valeur absolue de la température maximum mesurable en °C *Ajout de 40°C pour tenir compte de la température maxi de soudure froide *Recherche dans les tableaux de thermocouple de la valeur tension U correspondante *programmation du calibre dont l’entendue de mesure accepte U...

  • Page 131: Exemple De Calcul De Precision

    Annexes 60µV/°C (à 0°C) 26µV/°C (à 0°C) 18µV/°C 50µV/°C (à 0°C) (à 1000°C) EXEMPLE DE CALCUL DE PRECISION On effectue une mesure entre –50°C et +50°C avec un thermocouple J avec compensation de soudure froide. Pt = Pl + Ps + Pm + Pd Pl = + 0.25 °C (précision de linéarisation) Ps = + 1.25 °C...

  • Page 132: Classe De Précision - Indice De Classe

    Annexes 17.1.5. Classe de précision – indice de classe C’est là un des concepts essentiels de la recommandation C.E.I; il tend à alléger l’énumération des spécifications. Elle introduit pour cela la notion de CLASSE DE PRECISION celle-ci étant déterminée par l’INDICE DE CLASSE C.
